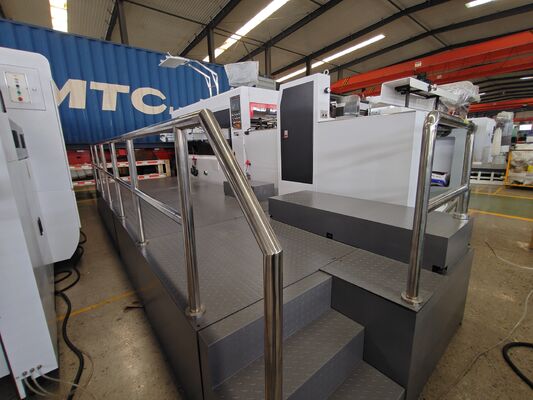

Machine de découpe sous pression de carton ondulé de haute précision avec alimentateur de bord en plomb et système de détection de la couche avant légère Rikko pour le contrôle

Machine automatique de découpage et de rainage MY1500 avec conducteur de bord d'attaque

1.Alimentateur de bord d'attaque (sous alimentateur par aspiration)
1) Équipé d'un chargeur de bord d'attaque, il peut empêcher les dommages au carton causés par les roues noires.
2) Un servomoteur indépendant peut assurer l'envoi du carton dans la bonne position et éviter un crash sur le papier.
3) Le ventilateur d'aspiration de grande puissance et le système de vent ajusté fonctionnent pour une boîte en carton ondulé de 3 à 9 mm.

2.Table d'alimentation
1) Roues de brosse réglables et roues de pressage pour assurer une position précise pour entrer dans la pose avant et latérale.
2) L'enregistrement avancé par poussée et traction peut assurer la précision de la découpe.
3) Le système de détection de pose avant léger Rikko empêche le mouvement incliné du papier dans le corps principal.
4) Le levage du châssis de la roue à brosses est contrôlé par un vérin. Facile à utiliser.

3. Corps principal
1. Adoptez un système de lubrification centralisé automatique et définissez le système de lubrification de la chaîne principale par HMI.
2. Le système d'absorption des chocs de conception brevetée peut prolonger la durée de vie du corps principal et augmenter la pression.
3. La boîte de vitesses intermittente fabriquée à Taiwan peut assurer un enregistrement précis et diminuer l'attaque de la pince.



4. Section de dénudage
1) La structure de mouvement à double action avec cadre de dénudage supérieur et inférieur facilite le changement de matrice.
2) Des modèles de découpe mâle/femelle sont disponibles pour différents cartons.
3) Correspond au système d'enregistrement de la ligne centrale dans la zone de découpe, il existe le même système dans la section de dénudage. Des positions précises peuvent augmenter l'efficacité de la production.
4) Système d'élimination des déchets du bord avant de la pince pour une efficacité de production plus élevée.
5. Pièce découpée et système de livraison
1) Châssis de découpe fixé avec précision par un système de verrouillage pneumatique.
2) La plaque de découpe est insérée et retirée par un dispositif flottant à air.
3) Le système d'embrayage électrique de la chaîne principale peut assurer la stabilité de la chaîne lorsqu'elle est arrêtée à grande vitesse.
4) La chaîne principale et la chaîne d'assistance sont lubrifiées périodiquement et contrôlées par le PLC.
5) La fenêtre de protection de la découpe peut maintenir le corps principal propre.
6) Les barres de préhension légères et durables en alliage d'aluminium avec chaîne de Renold UK ou IWIS ALLEMAGNE garantissent la précision.

6. Partie collectrice de papier
1) Papier d'alignement arrière, papier d'alignement latéral pour assurer l'alimentation automatique du papier, la structure de la machine de collecte de papier est simple et rapide. Papier d'alignement arrière ajusté électriquement, trois fois plus rapide que le fonctionnement manuel, l'opération est simple et pratique. L'opérateur peut surveiller le papier d'alignement arrière devant la machine. Le papier d'alignement arrière est équipé d'un double interrupteur de détection pour surveiller le papier dans l'ordre. Il peut également prélever des échantillons lorsque la machine est en marche. Il déclenchera automatiquement une alarme lorsque la collecte du papier atteint l'ordre pour rappeler à l'opérateur de remplacer la plate-forme de collecte du papier.
2) Papier quantitatif : peut définir la valeur arbitraire de 10 à 9999, il s'éteindra automatiquement lorsque le papier atteint la valeur définie.


1. Adopte un emballage résistant à l'humidité et aux chocs qui convient aux routes longue distance.
2. Transport et divers types de conditions météorologiques. Un ensemble complet de maintenance et d'exploitation.
3. Les manuels sont inclus.
