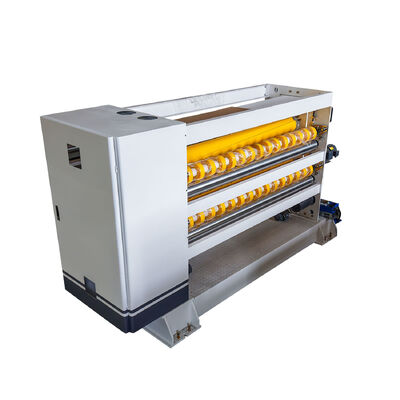

Ligne de production avancée de carton ondulé
Cette machine de découpe est dotée d'un système de servocommande AC complet, d'un frein à stockage d'énergie et d'une structure de lame en spirale avec mécanisme d'engrenage immergé dans l'huile. Équipé d'un écran tactile de 10,4 pouces pour un fonctionnement intuitif et capable de stocker jusqu'à 200 commandes pour des changements rapides et précis des spécifications d'outils sans interruption du processus.
Principales fonctionnalités
- Nom du produit : chaîne de production de carton ondulé
- Modèle : Ligne de production de carton ondulé à cinq couches de type WJ-300-2500-II
- Prend en charge la production de carton ondulé à 3, 5 et 7 couches
- Longueur de coupe maximale : 9999 mm
- Matériau du cadre : fonte HT250
- Options de largeur de travail : 1600 mm, 1800 mm, 2000 mm, 2200 mm, 2500 mm (personnalisable)
- Capacité de stockage des commandes : 200 commandes
- Entraînement principal : servomoteur de 22 KW
Spécifications techniques
| Précision de coupe |
±1mm |
| Largeur de travail |
1600/1800/2000/2200/2500mm (personnalisable) |
| Matériau de l'axe du couteau |
Acier allié 42CrMo |
| Types de flûtes |
A, C, B, E1, E2, F, G |
| Longueur de coupe minimale |
500 mm |
| Tension |
380V |
| Moteur d'alimentation arrière |
1,5 kW (contrôle de fréquence) |
| Moteur avant |
1,5 kW (contrôle de fréquence) |
Fonctionnalités d'ingénierie avancées
Système de transmission de précision
L'engrenage de transmission de l'arbre de coupe fabriqué en acier forgé avec précision avec durcissement par induction garantit l'absence de jeu pendant la transmission. La conception avancée de connexion sans clé garantit une précision de transmission élevée et un fonctionnement fluide.
Mécanisme de coupe
La structure en spirale combinant une lame avant en acier et un couteau dentelé avec de grands ciseaux offre une forte force de coupe et prolonge la durée de vie de la lame.
Système d'alimentation
Le rouleau utilise la méthode de la plaque de pression à engrenage solaire assurant un transport fluide et une pression uniforme, empêchant efficacement l'écrasement et le blocage des feuilles pendant l'alimentation.
Efficacité énergétique
Le système de freinage à stockage d'énergie réduit la consommation d'énergie moyenne à environ un tiers de celle des machines de découpe CNC classiques, ce qui permet d'économiser plus de 70 % des coûts d'électricité.
Système de lubrification
Une pompe à huile indépendante et un système de filtre avec deux huiles de cuivre appliquées à chaque position d'engrenage assurent une lubrification et un refroidissement constants pendant le fonctionnement.
Applications
Idéal pour produire divers produits en carton ondulé dans plusieurs secteurs, notamment la logistique, l'emballage du commerce électronique, l'électronique, l'alimentation et les boissons, ainsi que l'expédition de pièces automobiles. Idéal pour les usines de fabrication à grande échelle nécessitant une production automatique à grande vitesse pour répondre à des volumes de commandes exigeants.
Options de personnalisation
Disponible dans les modèles 1400, 1600, 1800, 2000, 2200 et 2500 avec certification CE et ISO. Quantité minimum de commande de 1 set avec tarification flexible. Délai de livraison environ 20 jours avec conditions de paiement T/T. Capacité d'approvisionnement de 100 ensembles par an.
Assistance et services
Assistance technique complète comprenant des conseils d'installation, une formation des opérateurs, une maintenance de routine, un dépannage, une assistance à distance, des pièces de rechange d'origine et des kits de mise à niveau. Mises à jour régulières du logiciel et évaluations des performances pour garantir un fonctionnement optimal.
Emballage et expédition
Soigneusement emballé avec des matériaux de protection de haute qualité à l’aide de caisses en bois robustes ou de cadres en acier renforcé. Composants solidement emballés pour éviter tout dommage pendant le transport. Informations claires d’étiquetage et de suivi fournies avec une documentation détaillée incluse.
