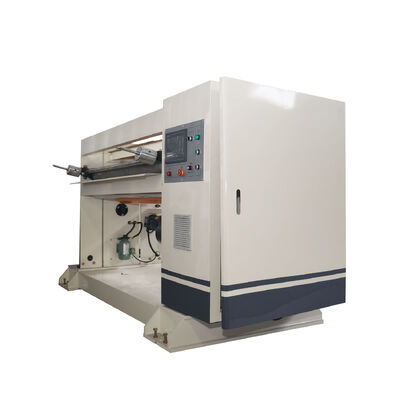

Coupe transversale hélicoïdale à commande informatisée NC
Présentation du produit
Cette ligne de production de carton ondulé à 7 couches offre une longueur de coupe minimale de 500 mm et est optimisée pour les opérations de coupe de précision.
Caractéristiques principales
- Stocke jusqu'à 200 unités de commande pour des changements rapides de spécifications de coupe
- Permet les changements de commande sans arrêter les opérations
- Intégration informatique en réseau pour une gestion de production améliorée
- Engrenages d'entraînement d'arbre de couteau en acier forgé de précision avec trempe par induction
- Transmission sans jeu avec connexion cléless avancée
- Lame en acier avant incrustée avec structure en spirale pour une durée de vie prolongée de la lame
- Configuration de plateau à engrenage solaire pour une livraison fluide et une pression uniforme
- Système de stockage d'énergie de freinage réduisant la consommation d'énergie de 70%
- Mécanisme d'engrenage de précision réglable, sans jeu
- Système de lubrification indépendant avec pompe à huile et filtre
- Rouleau de couteau en acier forgé de haute qualité pour un excellent équilibre
Spécifications du diamètre des rouleaux
- Distance entre axes de l'arbre de couteau : Ø216 mm
- Diamètre du rouleau de convoyage inférieur avant : Ø156 mm
- Diamètre du rouleau de convoyage inférieur arrière : Ø156 mm
- Diamètre du rouleau de plateau avant : Ø70 mm
- Diamètre du rouleau de plateau arrière : Ø70 mm
Après rectification, tous les rouleaux, à l'exception de ceux sous l'arbre de couteau, sont traités avec un placage au chrome dur.
Moteurs de puissance et paramètres électriques
- Puissance du moteur d'entraînement principal : 18,5 kW, moteur synchrone à courant alternatif complet
- Puissance des moteurs d'alimentation (avant et arrière) : 3 kW chacun, à commande par fréquence
- Puissance du moteur de la pompe à huile de lubrification : 0,25 kW
Composants principaux et matériaux
| Nom du composant |
Marque ou origine |
Matériau et type |
| Moteur servo CA complet |
Shanghai Futian |
18,5 kW |
| Moteur de fréquence d'alimentation |
Hebei Hengshui Yongshun |
-- |
| Roulement |
HRB, ZWZ, LYC |
Roulements de rouleau de couteau supérieur et inférieur de NSK Japon |
| Courroie |
Allemagne OPTIBELT |
-- |
| Manchon supérieur |
Xianyang Chaoyue |
-- |
| Roulement de courroie de siège |
Zhejiang Wuhuan |
-- |
| Contacteurs et relais |
Schneider France |
Relais du milieu |
| Capteur de proximité |
Japon OMRON |
-- |
| Système de servocommande de cisaille volante |
-- |
-- |
| Carte de contrôle de mouvement |
Allemagne MKS-CT150 |
-- |
| Encodeur rotatif |
Wuxi Ruipu |
-- |
| Entraînement d'alimentation |
Taiwan Delta |
-- |
| Interface homme-machine |
Taiwan WEINVIEW ou MCGS |
-- |
| Engrenage solaire |
Chine Shenzhen |
-- |
| Composants pneumatiques |
Zhejiang SonorCSM |
-- |
| Convertisseur de fréquence |
-- |
-- |
Applications
La ligne de production de carton ondulé Gerun est idéale pour les fabricants recherchant des solutions de production automatique de haute qualité. Disponible dans les modèles 1400, 1600, 1800, 2000, 2200 et 2500, cet équipement certifié CE et ISO de la province du Hebei est conçu pour produire du carton ondulé à 5 couches avec une largeur effective de 2200 mm et des capacités de coupe précises de ±1 mm uniforme et ±2 mm non uniforme.
Options de personnalisation
Gerun propose des lignes de production automatiques à grande vitesse pour boîtes en carton ondulé à 3/5/7 couches avec des options de tension personnalisables (220v, 380v, 440v) et des systèmes de contrôle PLC avancés. La taille de l'équipement est Lmx4.2*Wmx1.2*Hmx1.4 mètres avec une longueur de coupe maximale de 9999 mm et une vitesse de machine la plus élevée de 100 m/min.
Support et services
Notre équipe de support technique dédiée fournit des conseils complets d'installation, la mise en service sur site, la formation des opérateurs, la maintenance de routine, l'assistance au dépannage, la fourniture de pièces de rechange, les mises à jour logicielles et les mises à niveau du système pour garantir des performances optimales et un temps d'arrêt minimal.
Emballage et expédition
L'équipement est emballé en toute sécurité avec des matériaux de protection et des caisses en bois robustes. Nous proposons des options d'expédition flexibles, notamment le fret maritime, le fret aérien et le transport terrestre, accompagnées d'une documentation détaillée pour une installation fluide et la conformité aux normes internationales.
Questions fréquemment posées
Quels sont les modèles disponibles pour la ligne de production de carton ondulé Gerun ?
La ligne de production de carton ondulé Gerun est disponible dans les modèles suivants : 1400, 1600, 1800, 2000, 2200 et 2500.
Où la ligne de production de carton ondulé Gerun est-elle fabriquée ?
Elle est fabriquée dans la province du Hebei, en Chine.
Quelles certifications possède la ligne de production de carton ondulé Gerun ?
La ligne de production est certifiée CE et ISO, garantissant des normes de qualité et de sécurité élevées.
Quelle est la quantité minimale de commande pour la ligne de production de carton ondulé Gerun ?
La quantité minimale de commande est de 1 jeu.
Quelles sont les conditions de paiement et le délai de livraison pour ce produit ?
Le paiement est généralement effectué par T/T (virement télégraphique) et le délai de livraison est d'environ 20 jours.
Comment la ligne de production de carton ondulé Gerun est-elle emballée pour l'expédition ?
L'équipement est emballé en plastique et en bois pour assurer un transport sûr.
Quelle est la capacité d'approvisionnement pour la ligne de production de carton ondulé Gerun ?
Gerun peut fournir jusqu'à 100 ensembles par an.
Comment le prix est-il déterminé pour la ligne de production de carton ondulé Gerun ?
Le prix doit être négocié en fonction du modèle spécifique et des exigences du client.
