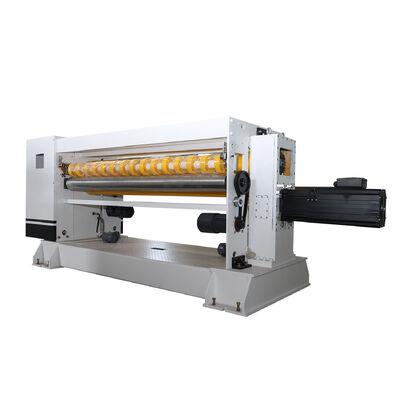

100 m/min 5 couches ligne de production de carton ondulé
Système de contrôle PLC avancé assurant une qualité de production constante avec une précision de coupe NC.
Principales caractéristiques structurelles
- Capacité de stockage des commandes de 200 unités pour les modifications des spécifications des coupes rapides
- Changements de commande sans arrêt de production
- Gestion de la production par ordinateur en réseau
- Les engrenages à entraînement à l'axe du couteau en acier forgé de précision avec durcissement par induction
- Transmission sans réaction avec connexion sans clé avancée
- Couteau à lame avant en acier incrusté avec structure en spirale pour une durée de vie prolongée de la lame
- Mécanisme de plaquette d'engrenage solaire pour une livraison fluide de matériaux
- Système de stockage d'énergie de freinage réduisant la consommation d'électricité de plus de 70%
- Système de lubrification indépendant de la pompe à huile et du filtre
- Rouleau de couteau en acier forgé de haute qualité pour un équilibre et une stabilité optimaux
Spécifications du diamètre du rouleau
| Distance à travers le centre de l'arbre du couteau |
¢ 216 mm |
| Diamètre du rouleau de transport inférieur avant coupe |
¢ 156 mm |
| Diamètre du rouleau de transport inférieur après coupe |
¢ 156 mm |
| Diamètre du rouleau à plaques avant |
¢ 70 mm |
Remarque: tous les rouleaux (sauf ceux sous l'arbre du couteau) sont recouverts de chrome dur après broyage pour une durabilité accrue.
Moteurs de puissance et paramètres électriques
| Puissance du moteur principal |
18.5 KW (servo synchrone à courant alternatif complet) |
| Puissance du moteur d'alimentation (avant et après) |
3 kW (régulation de fréquence) |
| Puissance du moteur de la pompe à huile de lubrification |
0.25 KW |
Principaux composants et matériaux
| Composant |
Marque / Origine |
| Servo-moteur à courant alternatif complet |
Shanghai Futian |
| Moteur à fréquence d'alimentation |
Hebei Hengshui Yongshun |
| Les roulements |
HRB, ZWZ, LYC (NSK japonais pour les roulements à rouleaux de couteau) |
| Ceinture |
Allemagne OPTIBELT |
| Contacteurs et relais |
France Schneider |
| Commutateur de proximité |
Japon OMRON |
| Plaque de commande de mouvement |
Allemagne MKS-CT150 |
| Le moteur d'alimentation |
Delta de Taiwan |
| Interface homme-machine |
Taiwan WEINVIEW ou MCGS |
| Composants pneumatiques |
Zhejiang SonorCSM |
Applications
La ligne de production de carton ondulé Gerun est conçue pour la fabrication de carton ondulé à 3, 5 et 7 couches de haute qualité. Disponible dans les modèles 1400, 1600, 1800, 2000, 2200 et 2500,Cette ligne de production certifiée CE et ISO offre une efficacité et une fiabilité exceptionnelles aux fabricants d'emballages, des entreprises de logistique et des imprimeries.
Principales spécifications:La vitesse maximale est de 100 mètres par minute, la longueur de coupe minimale est de 500 mm, la longueur de coupe maximale est de 9999 mm, la taille de l'équipement est compacte (Lmx4.2m x Wmx1.2m x Hmx1.4m).matériaux d'emballage fiables pour le transport maritime, stockage et applications de détail.
Options de personnalisation
Gerun offre des prix économiques pour la ligne de production de carton ondulé avec des capacités de coupe précises (uniforme ± 1 mm, non uniforme ± 2 mm).Chaque ensemble de machines de 3500 kg est emballé en plastique et en bois.Quantité minimale de commande: 1 jeu. Capacité d'approvisionnement: 100 jeux par an. Délai de livraison: 20 jours. Conditions de paiement: T/T.
Assistance technique et services
Assistance complète comprenant des conseils d'installation d'experts, une formation des opérateurs, des services d'entretien réguliers, une aide au dépannage, des pièces de rechange originales,et services de personnalisation pour maximiser l'efficacité des équipements, fiabilité et productivité.
Emballage et expédition
Des emballages sécurisés avec des matériaux de protection, des caisses et des palettes robustes conformes aux normes internationales.La Commission a adopté une directive concernant la mise en œuvre de la directive 2000/60/CE concernant la mise en œuvre de la directive 2000/60/CE concernant la mise en œuvre de la directive 2000/60/CE.Une équipe logistique dédiée pour une coordination douanière en douceur et une livraison en temps opportun.
Questions fréquemment posées
Quelles marques et quels modèles sont disponibles?
La marque Gerun avec les modèles 1400, 1600, 1800, 2000, 2200 et 2500.
Où la ligne de production est-elle fabriquée?
Province du Hebei, Chine.
Quelle certification a-t-il?
Certifications CE et ISO pour les normes internationales de qualité et de sécurité.
Quelles sont les conditions de paiement et les délais de livraison?
Paiement T/T avec délai de livraison d'environ 20 jours.
Quelle est la quantité minimale de commande et l'emballage?
Un ensemble minimum, emballé dans du plastique et du bois pour un transport sûr.
