traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Largeur de travail: 1600mm

Vitesse de conception: 150m / min

Vitesse économique: 180 à 230 m/min

Numéro de plaque chauffante: 600 mm X 10 pièces

Longueur de la section de refroidissement: 5m

Exigences en matière de température: 160-200 ℃

Pression de vapeur: 0,8-1,3 MPa

Pression atmosphérique: 0,5-0,6 MPA

Plaque de pression pneumatique: 13 groupes

Puissance de travail: 380 V 50 Hz 90 kW

Mettre en évidence:

Rouleaux de pressage lourds double face

Rouleaux de ligne de production de carton ondulé

Rouleaux de pressage en carton avec garantie

Informations de base

Lieu d'origine: Dongguang, Chine

Nom de marque: GERUN

Certification: ISO,CE

Numéro de modèle: GR

Conditions de paiement et expédition

Détails d'emballage: Revêtement en film plastique ou emballage en caisse en bois (au choix)

Délai de livraison: 30-60 JOURS

Conditions de paiement: T/T

Capacité d'approvisionnement: 30set/mois

Galerie

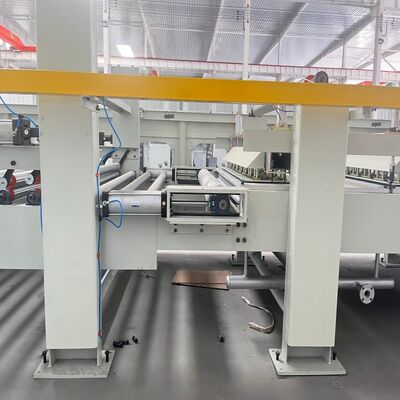

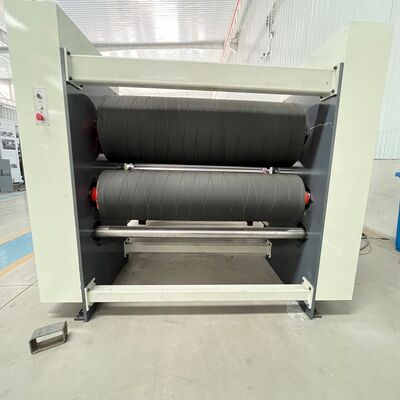

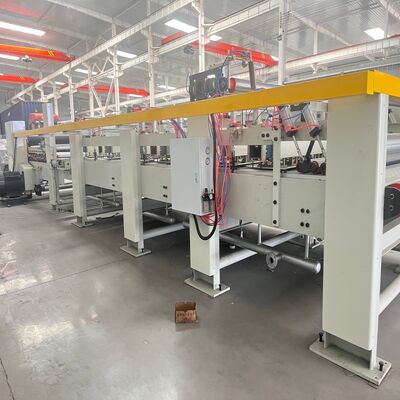

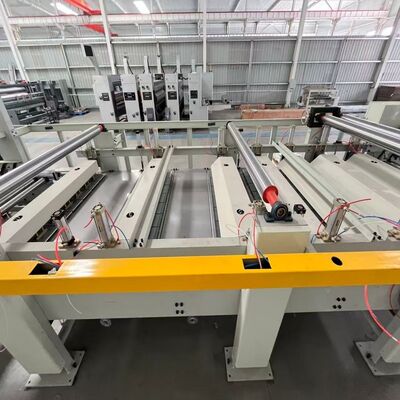

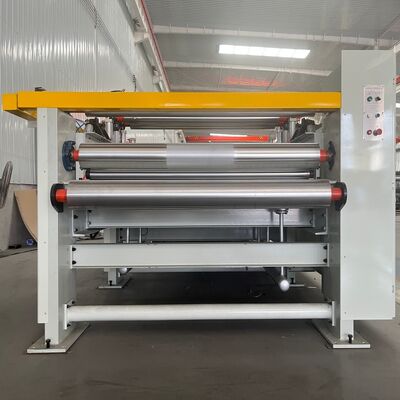

Double face pour les rouleaux de pressage lourds de la ligne de production de carton ondulé

Description de produit

Double face pour la ligne de production de carton ondulé

Le double facteur, également connu sous le nom de double support, est le "noyau de formation" d'une ligne de production de carton ondulé.Il est responsable de l'adhésion du carton ondulé à une seule face avec un revêtement (feuille de face) et de les presser dans un carton ondulé à double ou à plusieurs parois robusteIl s'agit d'une pièce clé de l'équipement qui détermine la résistance physique finale et la qualité de la planche.

Spécifications techniques

Largeur effective	Unité de mesure	Vitesse de conception	150 m/min
Trois niveaux de vitesse économique	200 à 230 m/min	Précision de la séparation longitudinale	± 1 mm
Précision transversale	± 1 mm	Largeur de travail	Unité de mesure
Vitesse de conception	150 m/min	Vitesse économique	120 à 130 m/min
Nombre de plaques chauffantes	600 mm × 10 pièces	Longueur de la section de refroidissement	5 mètres
Exigences en matière de température	160 à 200°C	Pression de vapeur	0.8-1.3Mpa
Pression de l'air	00,5-0,6 Mpa	Plaque de pression pneumatique	13 groupes
Puissance de travail	380 V 50 Hz 90 kW

Caractéristiques structurelles

La machine à double face relie le papier ondulé et le papier facial à une seule face par le chauffage des plaques laminées, chauffées, la pâte de colle et les stéréotypes pour produire du carton plat
La surface de la plaque chaude est finie, avec 18 pièces de plaques chaudes de 600 mm de large et une section de stéréotypes de refroidissement de 5 m
Plaques chauffantes en carton de récipient avec certificat de certification et de contrôle de récipient sous pression
Les panneaux thermiques internes sont dotés d'une structure d'isolation de cloisonnement avec flux de vapeur en forme de S et fonction de séparation vapeur-eau

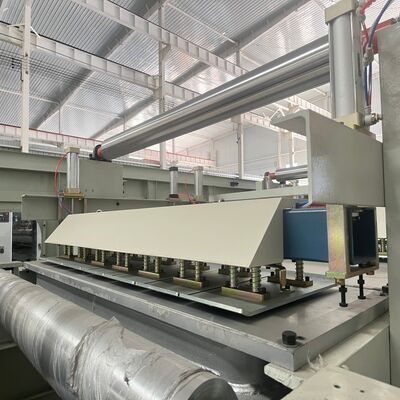

Structure de plaque pneumatique sous pression avec 14 ensembles de plaques pneumatiques sous pression à ressort standard
Régulateur de température multi-section avec affichage de température pour tuyaux de chaleur à plaque de chauffage
Tissus de coton en haut centrés automatiquement par un dispositif de tension en double cylindre en forme de S
La ceinture inférieure utilise un mécanisme de tension pneumatique avec correction automatique gauche-droite et capacité de réglage manuel
Unité d'entraînement indépendante de la boîte de vitesses avec engrenages en acier ZG-500 et lubrification à l'huile
Composants électriques de marque internationale pour un fonctionnement stable et fiable
Les caractéristiques du moteur à entraînement principal sont l'énergie de fréquence, le couple à basse vitesse, une large plage de vitesses et une maintenance facile.
Colonne vertébrale principale à profil de haute intensité avec structure solide adaptée au fonctionnement à grande vitesse

Position de la chaîne de production et flux de processus

Le double facteur est généralement situé après le facteur unique et avant la section sècheur/refroidisseur, servant de maillon de liaison dans le processus de production du carton ondulé.

Flux de production typique:

Carte ondulée à face unique → Double facteur (application d'adhésif, stratification de la doublure, chauffage/pression) → Séchage et refroidissement → Coupe et découpage → Empilage

Principaux types et référence de sélection

Pour les appareils à double face à plaque chauffée:Le type le plus courant utilisant des plaques chauffées supérieures et inférieures pour la pression.
Double face assistée par vide:Utilise une courroie à vide pour le transport, réduisant le frottement entre le panneau et les plaques chauffées.
Pour les appareils à double face à air-cushion:Fournit une pression uniforme, adaptée à la production de planches minces ou légères, empêchant efficacement l'écrasement de la flûte

Principaux points d'exploitation et de maintenance

Contrôle de la température:La température de la plaque chauffée doit correspondre à la vitesse de la ligne.
Réglage de la pression:Une pression excessive aplatit les flûtes, ce qui réduit leur résistance; une pression insuffisante entraîne une mauvaise adhérence
Maintenance de routine:Concentrez-vous sur le nettoyage des surfaces des plaques chauffées afin d'éviter l'accumulation de carbone affectant le transfert de chaleur; vérifiez la tension de la bande de toile ou du convoyeur pour assurer un transport en douceur

Emballage et expédition

Adopte un emballage à l'épreuve de l'humidité et à l'épreuve des chocs adapté au transport routier sur de longues distances et à diverses conditions météorologiques.
