traits Galerie Description de produit Demandez une citation

traits

Caractéristiques

Largeur de travail: 1600mm

Vitesse de conception: 150m / min

Vitesse économique: 180 à 230 m/min

Numéro de plaque chauffante: 600 mm X 10 pièces

Longueur de la section de refroidissement: 5m

Exigences en matière de température: 160-200 ℃

Pression de vapeur: 0,8-1,3 MPa

Pression atmosphérique: 0,5-0,6 MPA

Plaque de pression pneumatique: 13 groupes

Puissance de travail: 380 V 50 Hz 90 kW

Mettre en évidence:

Plaque de pressage pour double-face carton ondulé

Plaque chauffante pour ligne de production de carton

Double-face pour ligne de carton ondulé avec plaque chauffante

Informations de base

Lieu d'origine: Dongguang, Chine

Nom de marque: GERUN

Certification: ISO,CE

Numéro de modèle: GR

Conditions de paiement et expédition

Détails d'emballage: Revêtement en film plastique ou emballage en caisse en bois (au choix)

Délai de livraison: 30-60 JOURS

Conditions de paiement: T/T

Capacité d'approvisionnement: 30set/mois

Galerie

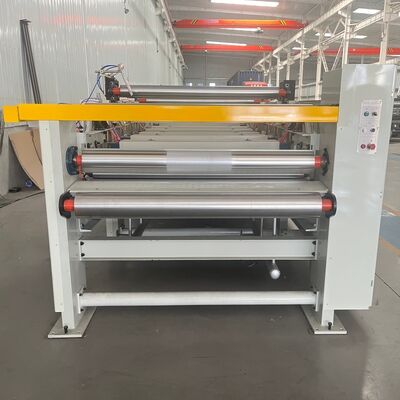

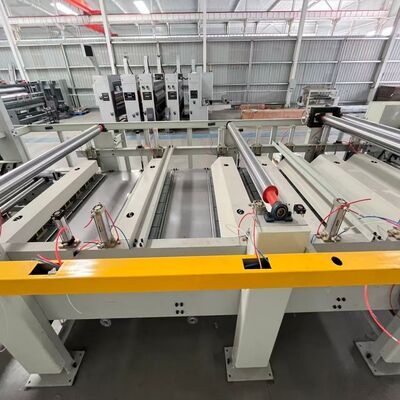

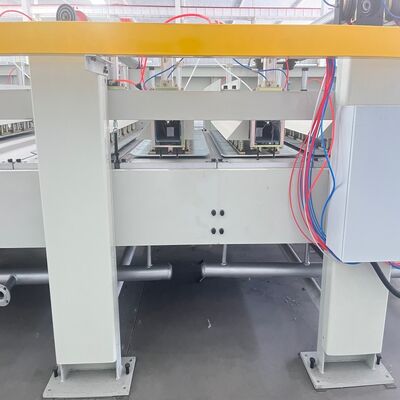

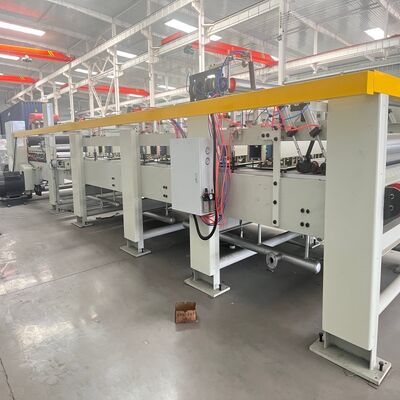

Plaque de pressage pour ligne de production de carton ondulé

Description de produit

Double Facer pour ligne de production de carton ondulé

Le double facer, également appelé double backer, sert de centre de formage d'une ligne de production de carton ondulé. Cet équipement critique lie le carton ondulé simple face à une feuille de couverture (face) et les presse pour former un carton ondulé double paroi ou multi-parois robuste, déterminant ainsi la résistance physique finale et la qualité du produit fini.

Fonction principale : Transformation du produit semi-fini en produit fini

Alors que le simple facer produit du papier ondulé avec une feuille de couverture attachée (carton simple face), le double facer complète le processus de fabrication :

Collage et durcissement : Applique de l'adhésif sur les pointes des cannelures et stratifie précisément avec une autre feuille de couverture
Mise en forme et pressage : Applique de la pression et de la chaleur à travers des plaques chauffantes pour gélatiniser et durcir l'adhésif, formant des structures stables en pont en arc

Spécifications clés de performance

Largeur effective	1600mm
Vitesse de production nominale	150m/min
Vitesse économique à trois couches	200-230m/min
Précision de séparation longitudinale	±1mm
Précision de coupe transversale	±1mm

Paramètres techniques

Largeur de travail	1600mm
Vitesse nominale	150m/min
Vitesse économique	120-130m/min
Configuration des plaques chauffantes	600mm × 10 pièces
Longueur de la section de refroidissement	5 mètres
Exigences de température	160-200℃
Pression de vapeur	0.8-1.3Mpa
Pression d'air	0.5-0.6Mpa
Plaque de pression pneumatique	13 groupes
Puissance de fonctionnement	380V 50Hz 90KW

Caractéristiques structurelles

★La machine double face stratifie le papier ondulé simple face encollé avec du papier de couverture en utilisant un chauffage par platine chauffante pour l'application de la colle et la stéréotypie afin de produire du carton plat.

★La surface des plaques chauffantes est rectifiée, avec un total de 18 pièces de 600 mm de largeur chacune, comportant 5 mètres de stéréotypies de refroidissement. Les plaques chauffantes utilisent une construction en carton de conteneur avec certification de pression fermée.

★Les panneaux thermiques internes présentent une structure d'isolation par partition avec un flux de vapeur en forme de S et une séparation vapeur-eau pour une meilleure efficacité.

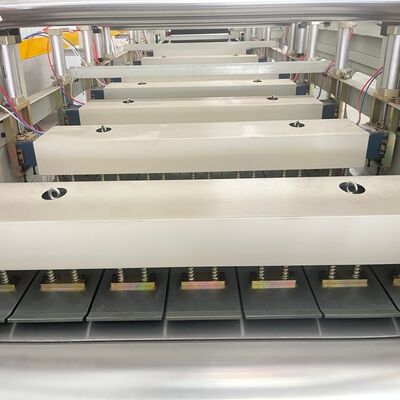

★Structure de plaque de pression pneumatique avec 14 jeux de plaques de pression pneumatiques à ressort en standard.

★Contrôle de température multi-sections avec affichage pour les éléments chauffants des plaques chauffantes.

★Courroie supérieure en coton avec centrage automatique et dispositif de tension en forme de S à double cylindre.

★Courroie inférieure avec tension pneumatique et alignement de correction automatique/manuel.

★Unité d'entraînement de boîte de vitesses indépendante avec engrenages en acier ZG-500 et lubrification à bain d'huile.

★Composants électriques de marque internationale pour un fonctionnement stable et fiable.

★Moteur d'entraînement principal à énergie de fréquence avec couple à basse vitesse et large plage de vitesses.

★Structure principale à profil de haute intensité avec une construction solide adaptée au fonctionnement à grande vitesse.

Paramètres des composants principaux

Nom de la pièce	Spécification	Traitement de surface

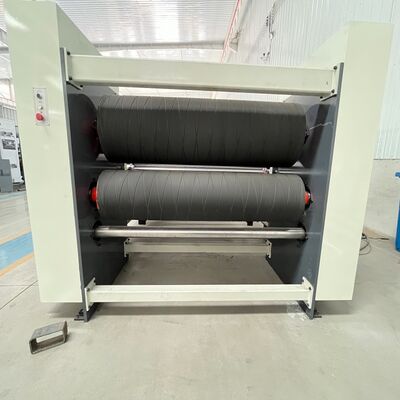

Rouleau d'entraînement supérieur en caoutchouc	￠800mm	Revêtement en caoutchouc résistant à l'usure
Rouleau d'entraînement inférieur en caoutchouc	￠600mm	Revêtement en caoutchouc résistant à l'usure
Rouleau entraîné avant/arrière	￠215mm	Polissage chromé
Rouleau de tension supérieur	￠155mm	Polissage chromé
Rouleau de réglage de courroie supérieur	￠130mm	Polissage chromé

Galerie d'équipements

Emballage et expédition

L'équipement est emballé avec des matériaux anti-humidité et anti-chocs adaptés au transport routier longue distance et à diverses conditions météorologiques. Un ensemble complet de manuels de maintenance et d'utilisation est inclus avec chaque expédition.
