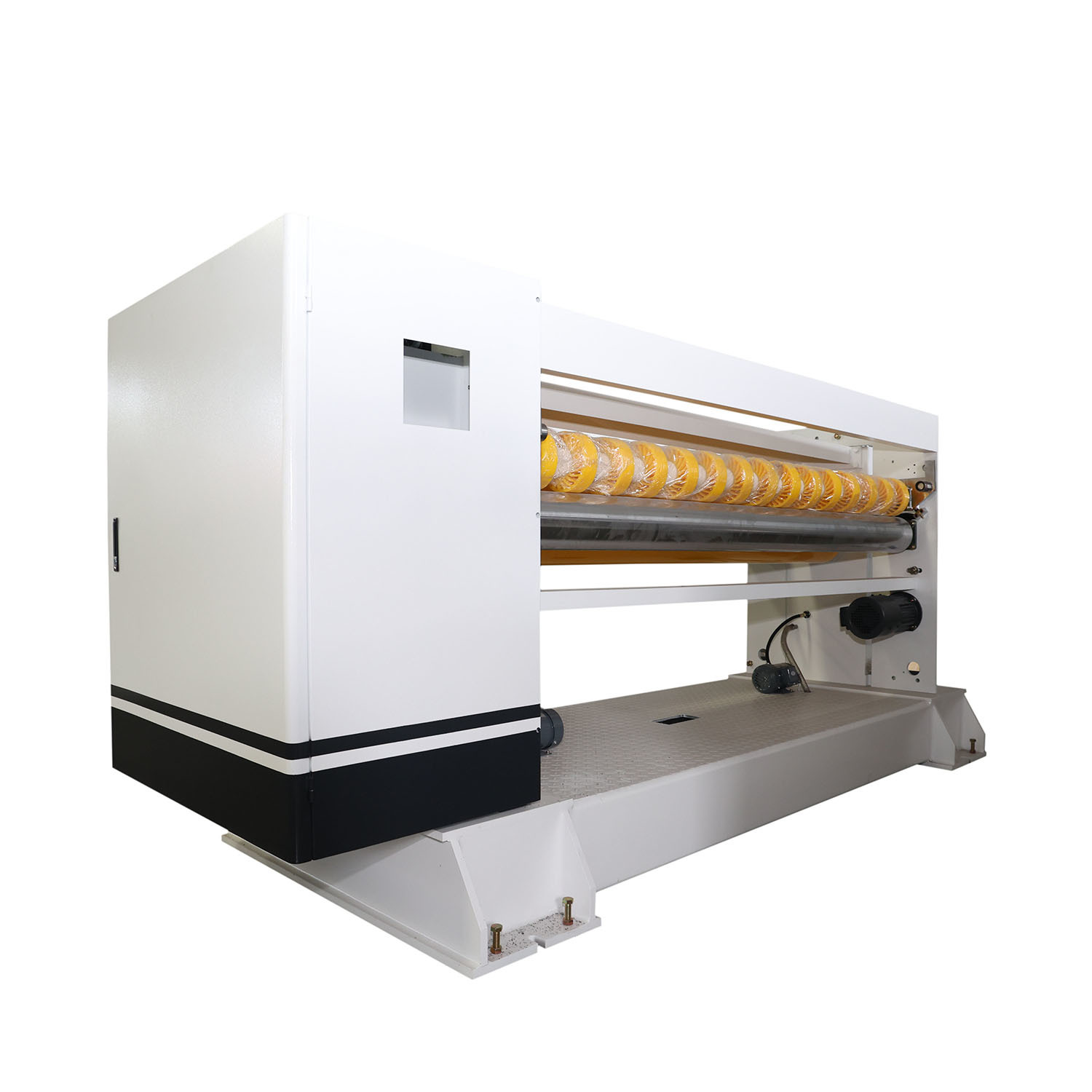

Machine de découpe NC de 1800 mm pour ligne de carton ondulé, coupeuse hélicoïdale

La coupeuse transversale est une unité de traitement aval cruciale dans une ligne de production de carton ondulé, positionnée entre la section de séchage et la section d'empilage. Sa fonction principale est d'effectuer une coupe transversale à haute vitesse et de haute précision du carton ondulé produit en continu selon des dimensions prédéfinies, obtenant ainsi des feuilles de carton de longueurs spécifiées.

Une coupeuse transversale se compose principalement d'un système d'alimentation, d'un mécanisme d'alimentation en papier, d'un système de mesure, d'un mécanisme de coupe et d'un système de contrôle. Son principe de fonctionnement est le suivant : le flux continu de carton ondulé est alimenté en douceur par les rouleaux d'alimentation. Le système de mesure (utilisant généralement des encodeurs rotatifs ou des systèmes servo) suit la longueur de déplacement du carton en temps réel. Lorsque le carton atteint la longueur de coupe prédéfinie, le système de contrôle émet instantanément une commande pour entraîner la lame de coupe (généralement un rouleau de couteau rotatif) à exécuter une coupe transversale à haute vitesse sur le carton. Les coupeuses transversales modernes à haute vitesse utilisent la technologie d'entraînement servo, atteignant une précision de coupe extrêmement élevée (généralement avec une erreur inférieure à ±1 mm) et des cycles de production rapides, correspondant parfaitement à la vitesse des lignes de production de carton ondulé à haute vitesse.

Les performances de la coupeuse transversale déterminent directement la précision dimensionnelle, la qualité de coupe et l'efficacité de production du carton fini. Les coupeuses transversales avancées disposent généralement d'une planification automatisée des commandes, d'un changement de commande transparent et d'une éjection automatique des rebuts, ce qui en fait un composant clé pour garantir l'automatisation, l'intelligence et la flexibilité de la production de boîtes en carton ondulé.

• Peut stocker 200 commandes, remplacer les spécifications de coupe rapidement et avec précision, changer les commandes sans arrêt, et permet aux ordinateurs connectés en réseau de faciliter la gestion de la production

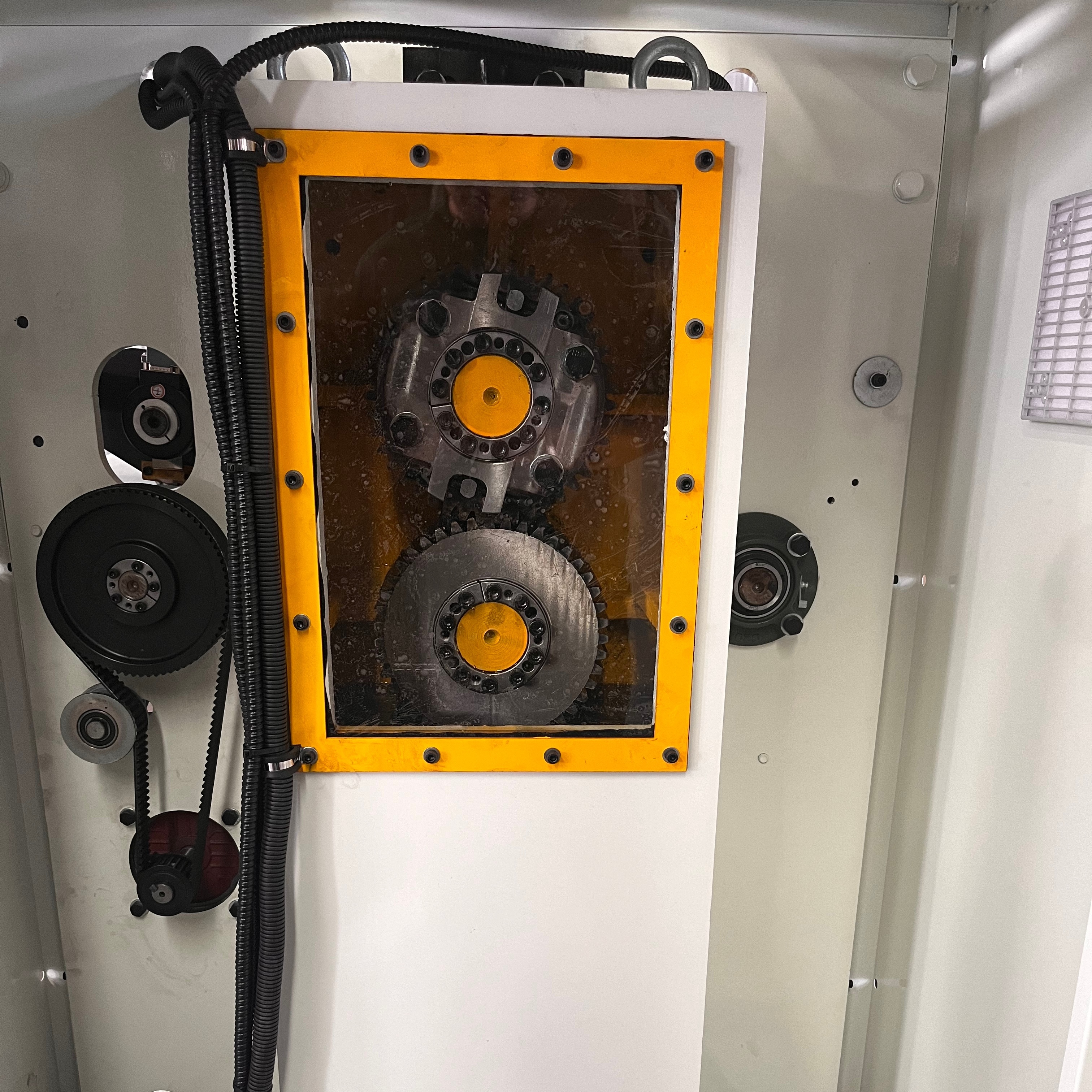

• Les engrenages d'entraînement de l'arbre de couteau sont en acier forgé de précision avec trempe par induction, transmission sans jeu, connexion sans clé avancée, haute précision de transmission

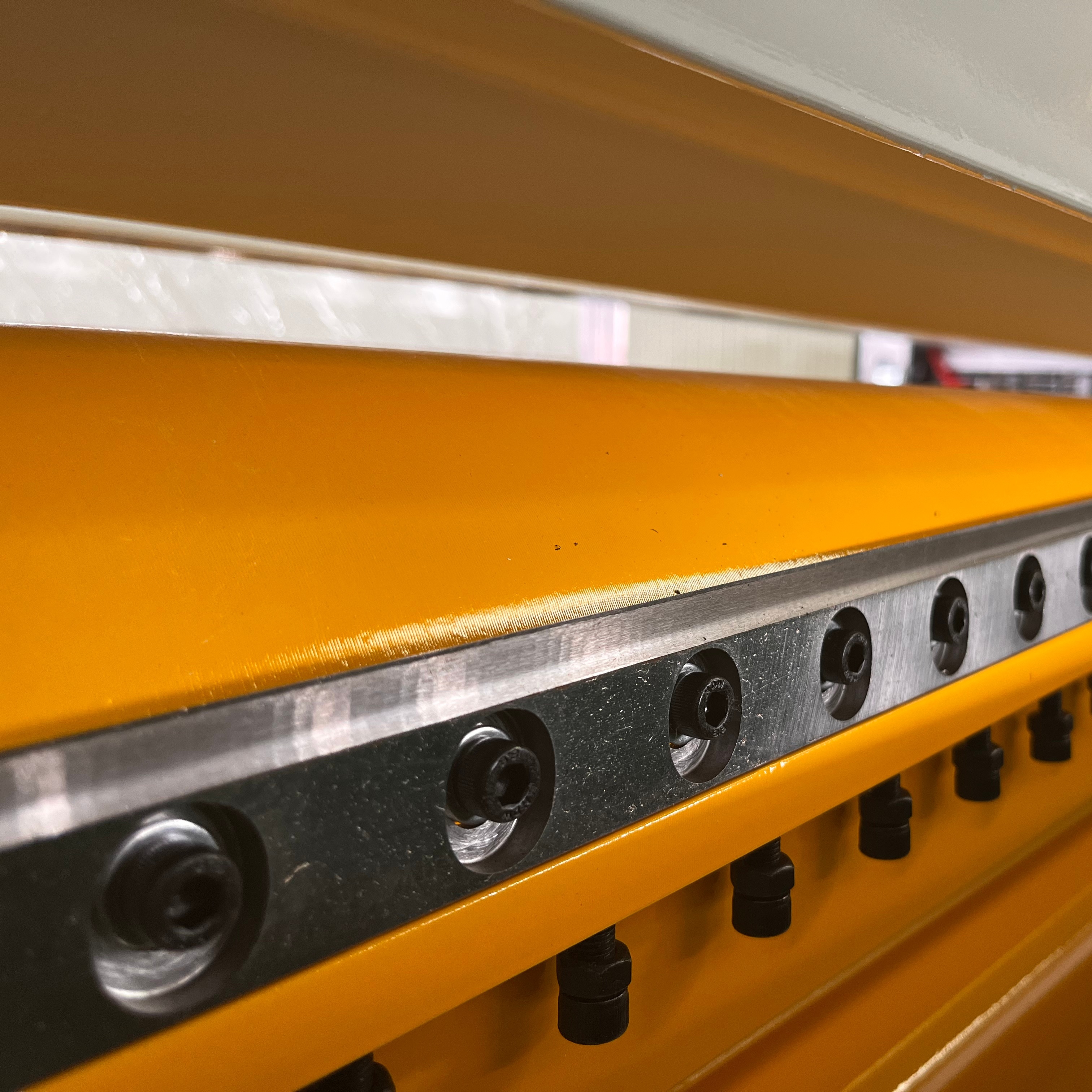

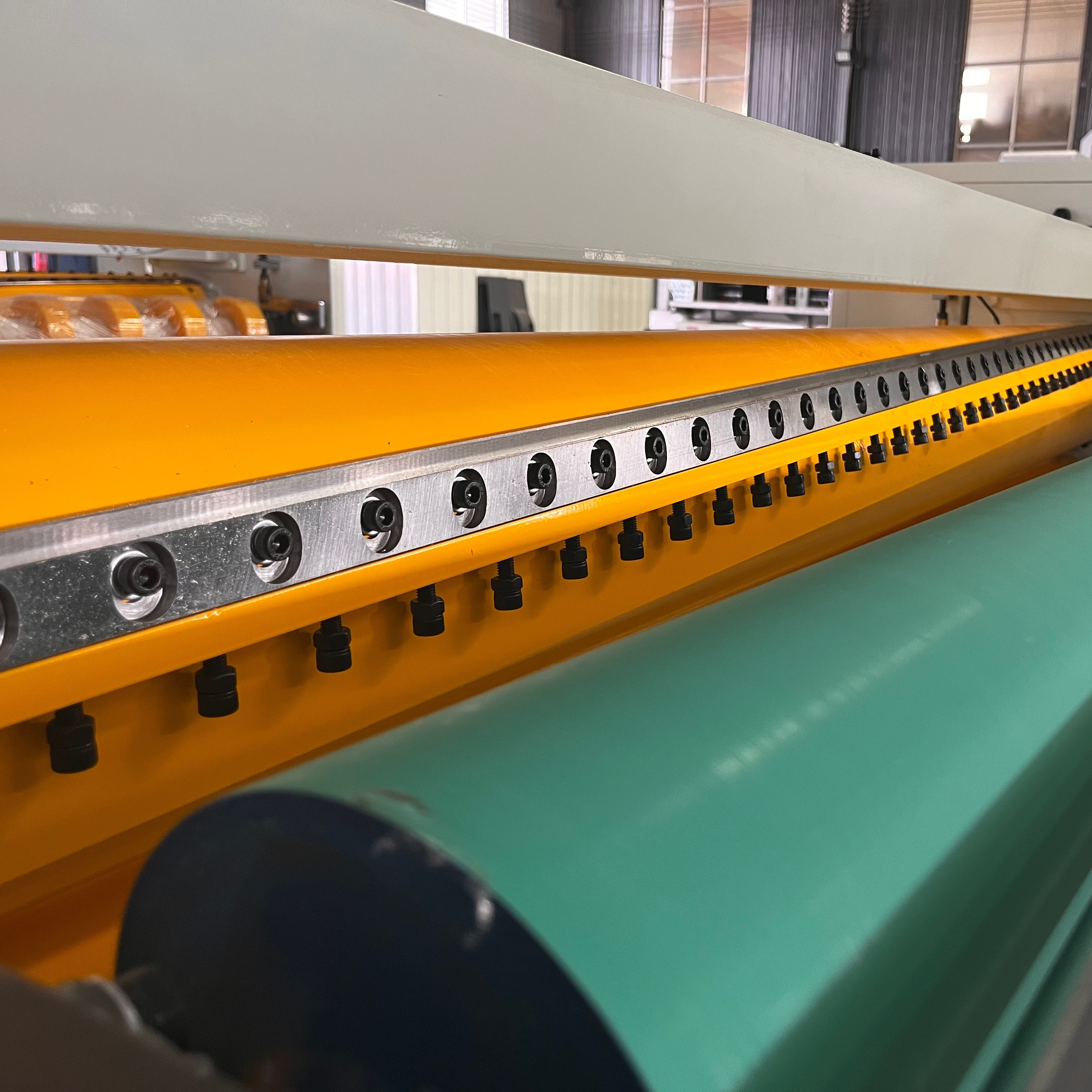

• La machine de coupe adopte une structure de couteau hélicoïdal à lame d'acier avant incrustée, couteau denté, ciseaux, cisaillement, force de cisaillement, longue durée de vie de la lame
• Autour des rouleaux d'alimentation, utilisez la méthode de plateau à engrenage solaire, livraison fluide, pression uniforme, empêchant l'écrasement de la plaque ou le blocage
• Le stockage d'énergie de freinage (freinage non dynamique) réduit la consommation d'énergie ; la consommation d'électricité moyenne est de 1/3 de celle des machines de coupe NC ordinaires, économisant plus de 70 % d'énergie
• Engrenage réglable de précision sans jeu assurant un engagement précis de la lame et un équilibre de fonctionnement
• Pompe à huile indépendante et filtre avec deux distributeurs en cuivre à chaque position d'engrenage pour la lubrification et le refroidissement

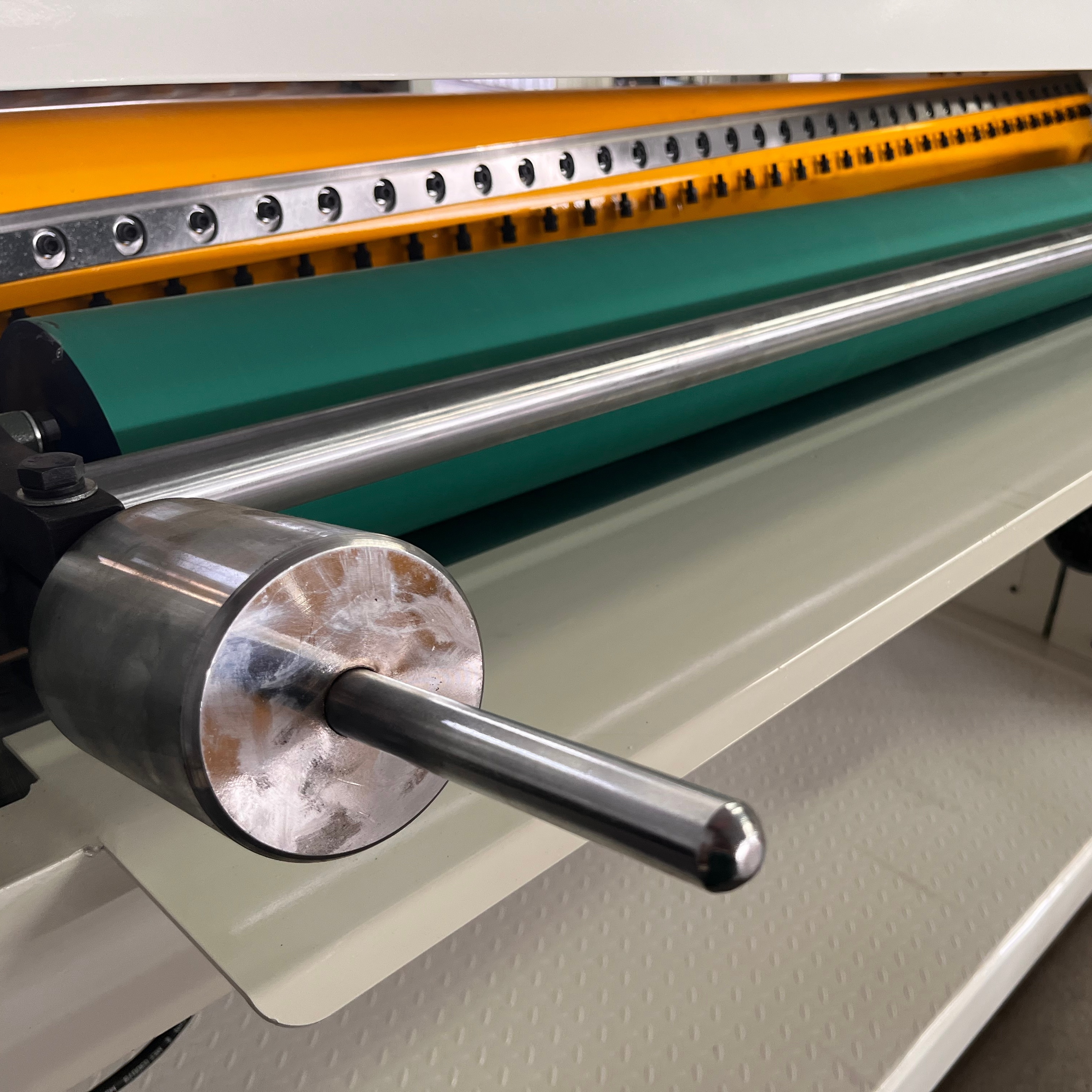

• Rouleau de couteau : matériau en acier forgé de haute qualité, équilibré, avec une bonne stabilité
