NC-100 couteaux hélicoïdaux NC

La machine de découpe transversale du papier ondulé, également connue sous le nom de machine de découpe transversale, entre dans la catégorie des machines de traitement du carton. Au sein d'une ligne de production de carton ondulé, la machine de découpe transversale du papier ondulé est l'équipement utilisé pour découper le carton en produits finis. Ses performances techniques et le réglage de ses équipements impactent directement la précision du format de découpe final, la rupture des plis, ainsi que la douceur et l'aspect des bords découpés du carton fini.


La machine de découpe transversale de papier ondulé est l'une des machines autonomes essentielles dans une ligne de production de carton ondulé. Il existe deux types de tronçonneuses basées sur la méthode de commande de transmission : les tronçonneuses mécaniques et les tronçonneuses commandées par ordinateur. Les machines de tronçonnage contrôlées par ordinateur fonctionnent via des ordinateurs de contrôle industriels. Ils coupent le carton en contrôlant la rotation de la tige du couteau en fonction de la longueur prédéfinie. Combinées à une transmission mécanique précise, ces machines peuvent maintenir les erreurs de coupe dans une plage de ± 1 mm. Les machines de coupe transversale commandées par ordinateur comprennent les machines de coupe transversale à couteau hélicoïdal et les machines de coupe transversale à couteau droit. Les machines de coupe transversale à couteaux hélicoïdaux sont plus adaptées à la découpe à grande vitesse de carton épais, offrant des coupes douces et une durée de vie plus longue de la lame.

Caractéristiques fonctionnelles :

• Tous les engrenages de cette machine sont rectifiés avec précision à partir d'acier de haute qualité, garantissant une transmission fluide, un faible bruit et une longue durée de vie.
• La structure avancée du porte-lame permet un réglage facile, la tige du couteau étant traitée pour un équilibre statique et un fonctionnement fluide.
• Le mécanisme de transmission de la machine utilise une pompe de lubrification pour la lubrification par circulation.
• Equipé d'un système informatique de nouvelle génération en provenance de Taiwan ou d'Allemagne, offrant d'excellentes performances et un fonctionnement prolongé sans problème.
• Les utilisateurs peuvent choisir entre des lames importées et produites dans le pays.
• Convient aux lignes de production de carton ondulé à trois, cinq ou sept couches.

Paramètres de diamètre du rouleau :

• Croix sur l'entraxe de l'arbre du couteau :￠216 mm
• Avant le diamètre du rouleau de transport inférieur ￠156 mm
• Après le diamètre inférieur du rouleau de transport : ￠156 mm
• Diamètre de l'avant du rouleau de platine : ￠70 mm
• Diamètre de l'avant du rouleau de platine : ￠70 mm

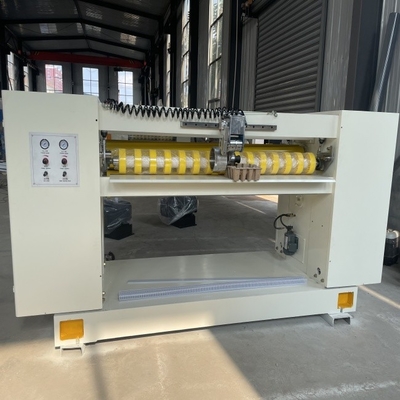

Photo des détails de la machine
