Coupeuse NC pour ligne de production de carton ondulé

NC-100 couteaux hélicoïdaux NC

La machine de découpe transversale du papier ondulé, également connue sous le nom de machine de découpe transversale, entre dans la catégorie des machines de traitement du carton. Au sein d'une ligne de production de carton ondulé, la machine de découpe transversale du papier ondulé est l'équipement utilisé pour découper le carton en produits finis. Ses performances techniques et le réglage de ses équipements impactent directement la précision du format de découpe final, la rupture des plis, ainsi que la douceur et l'aspect des bords découpés du carton fini.


La machine de découpe transversale de papier ondulé est l'une des machines autonomes essentielles dans une ligne de production de carton ondulé. Il existe deux types de tronçonneuses basées sur la méthode de commande de transmission : les tronçonneuses mécaniques et les tronçonneuses commandées par ordinateur. Les machines de tronçonnage contrôlées par ordinateur fonctionnent via des ordinateurs de contrôle industriels. Ils coupent le carton en contrôlant la rotation de la tige du couteau en fonction de la longueur prédéfinie. Combinées à une transmission mécanique précise, ces machines peuvent maintenir les erreurs de coupe dans une plage de ± 1 mm. Les machines de coupe transversale commandées par ordinateur comprennent les machines de coupe transversale à couteau hélicoïdal et les machines de coupe transversale à couteau droit. Les machines de coupe transversale à couteaux hélicoïdaux sont plus adaptées à la découpe à grande vitesse de carton épais, offrant des coupes douces et une durée de vie plus longue de la lame.

Utilisation et fonctionnalités :

1. Vitesse de conception : 100-150 m/min ; Largeur efficace : 1 400-2 200 mm

2. Peut stocker 200 ensembles de commandes, permettant des modifications rapides et précises des spécifications de découpe du papier sans arrêter la machine. Il peut également être connecté à un réseau informatique pour une gestion pratique de la production.

3. Les engrenages d'entraînement de l'arbre du couteau sont fabriqués en acier forgé avec précision avec trempe à haute fréquence, permettant une transmission sans jeu. Des méthodes avancées de connexion transparente sont utilisées pour une précision de transmission élevée.

4. Les lames de la machine à tronçonner sont dotées d'une structure de lame en spirale en acier incrustée avec une forme de lame en dents de scie. La coupe de type ciseaux entraîne une force de coupe minimale et une longue durée de vie de la lame.

5. Les roues d'alimentation en papier avant et arrière utilisent une méthode de pression du papier à engrenage solaire, garantissant un transport fluide et uniforme sans endommager le carton ni provoquer de blocages.

6. Cette machine utilise un freinage régénératif (freinage non consommateur d'énergie), conduisant à une faible consommation d'énergie pendant la production. La consommation d'énergie moyenne représente un tiers de celle d'une machine de découpe CN classique, ce qui permet d'économiser plus de 70 % et d'atteindre les objectifs de réduction des coûts.

Caractéristiques fonctionnelles :

• Tous les engrenages de cette machine sont rectifiés avec précision à partir d'acier de haute qualité, garantissant une transmission fluide, un faible bruit et une longue durée de vie.
• La structure avancée du porte-lame permet un réglage facile, la tige du couteau étant traitée pour un équilibre statique et un fonctionnement fluide.
• Le mécanisme de transmission de la machine utilise une pompe de lubrification pour la lubrification par circulation.
• Equipé d'un système informatique de nouvelle génération en provenance de Taiwan ou d'Allemagne, offrant d'excellentes performances et un fonctionnement prolongé sans problème.
• Les utilisateurs peuvent choisir entre des lames importées et produites dans le pays.
• Convient aux lignes de production de carton ondulé à trois, cinq ou sept couches.

Caractéristique structurelle :

• Il peut stocker des commandes de 200 unités, remplacer les spécifications du coupeur rapidement et avec précision, modifier les commandes sans arrêt et permettre aux ordinateurs en réseau de faciliter la gestion de la production.
• Les engrenages d'entraînement de l'arbre à couteaux sont en acier forgé avec précision, durcissement par induction, transmission sans jeu, connexion sans clé avancée, haute précision de transmission.
• La machine de découpe adopte une structure en spirale de couteau à lame en acier avant incrustée, un couteau dentelé. ciseaux, cisailles, force de cisaillement, longue durée de vie de la lame
• Autour des rouleaux d'alimentation, on utilise le chemin du plateau d'engrenage solaire, une livraison en douceur, une pression uniforme, facile à écraser le panneau de plaque ou à provoquer un blocage
• Ce modèle est le stockage d'énergie de freinage (freinage non dynamique), donc la consommation d'énergie dans le processus de production, la consommation électrique moyenne est de 1/3 de celle d'une machine de découpe NC ordinaire, économisant plus de 70 % d'énergie pour atteindre l'objectif d'économiser de l'argent.
• Engrenage réglable avec précision sans écart pour garantir un engagement précis de la lame et un équilibre de fonctionnement.
• Utilisation d'une pompe à huile indépendante et d'un filtre avec deux distributions de cuivre dans chaque position de vitesse, huile, lubrification et refroidissement
• Rouleau à couteaux : matériau en acier forgé de qualité supérieure, équilibré, avec une bonne stabilité.

Paramètres de diamètre du rouleau :

• Croix sur l'entraxe de l'arbre du couteau :￠216 mm
• Avant le diamètre du rouleau de transport inférieur ￠156 mm
• Après le diamètre inférieur du rouleau de transport : ￠156 mm
• Diamètre de l'avant du rouleau de platine : ￠70 mm
• Diamètre de l'avant du rouleau de platine : ￠70 mm

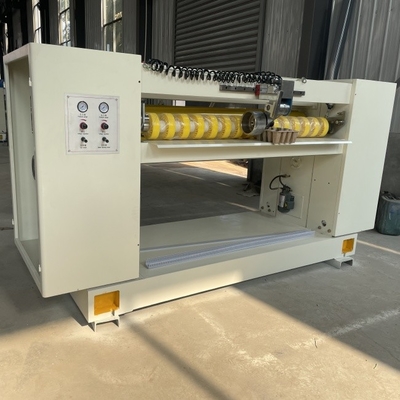

Photo des détails de la machine
