N.C.N. 100 couteaux hélicoïdaux à coupe NC

La machine de découpe transversale de papier ondulé, également appelée machine de découpe transversale, relève de la catégorie des machines de traitement du carton.la machine de découpe transversale de papier ondulé est l'équipement utilisé pour découper le carton en produits finisSes performances techniques et le réglage de l'équipement ont une incidence directe sur la précision de la taille de coupe finale, que les plis se brisent ou non.et la douceur et l'apparence des bords coupés du carton fini.

La machine de découpe transversale de papier ondulé est l'une des machines autonomes essentielles d'une chaîne de production de carton ondulé.Il existe deux types de machines de découpe transversale basées sur la méthode de commande de transmission: machines à découper mécaniques et machines à découper à commande informatique.Ils coupent le carton en contrôlant la rotation de l' arbre du couteau en fonction de la longueur prédéfinieCombinées à une transmission mécanique précise, ces machines peuvent maintenir les erreurs de coupe dans une plage de ± 1 mm.Les machines à découper transversales commandées par ordinateur comprennent les machines à découper transversales à couteau hélicoïdal et les machines à découper transversales à couteau droitLes machines de découpe transversale à couteau hélicoïdal sont plus adaptées à la découpe à grande vitesse de carton épais, offrant des coupes lisses et une durée de vie plus longue de la lame.

Caractéristique structurelle:

• Il peut stocker 200 commandes d'unités, remplacer les spécifications de coupe rapidement et avec précision, modifier les commandes sans arrêt, et permet aux ordinateurs en réseau de faciliter la gestion de la production.
• Les engrenages à arbre de couteau sont un durcissement par induction en acier forgé de précision, une transmission sans contre-réaction, une connexion sans clé avancée, une haute précision de transmission.
• La machine de coupe adopte une structure en spirale de couteau à lame d'acier incrustée à l'avant, couteau dentelé. ciseaux, ciseaux, force de cisaillement, longue durée de vie de la lame
• Autour des rouleaux d'alimentation sont utilisés la façon de plateau d'engrenage solaire, la livraison en douceur, la pression uniformément, facile à écraser le plateau de plaque ou de provoquer un blocage
• Ce modèle est le stockage de l'énergie de freinage (freinage non dynamique), donc la consommation d'énergie dans le processus de production, la consommation moyenne d'électricité est 1/3 d'une machine de découpe NC ordinaire,économiser plus de 70% d'énergie pour atteindre l'objectif d'économiser de l'argent.
• Réglable de précision sans engrenage d'écart pour assurer un engagement précis de la lame, équilibre de fonctionnement.
• Utilisation d'une pompe à huile et d'un filtre à huile indépendants avec deux distributeurs de cuivre dans chaque position d'engrenage, lubrification et refroidissement
• Rouleau de couteau: acier forgé de bonne qualité, équilibré, avec une bonne stabilité.

Paramètres du diamètre du rouleau:

• Croix sur l'arbre du couteau: ¢ 216 mm
• Avant le diamètre inférieur du rouleau de transport ¢ 156 mm
• Après le diamètre inférieur du rouleau de transport: ¢ 156 mm
• Le diamètre avant du rouleau de plaque: ¢70 mm
• Le diamètre avant du rouleau de plaque: ¢70 mm

Remarque: après avoir été broyés, les rouleaux, enduits de chrome dur (à l'exception de l'arbre du couteau)

Moteurs de puissance et paramètres électriques:

• puissance du moteur principal:18Servo synchrone à courant alternatif complet de 0,5 kW
• Avant et après l'alimentation de la puissance du moteur:3KW ((Contrôle de fréquence)
• Puissance du moteur de la pompe à huile de lubrification:0.25KW

Principalement des pièces achetées, des matières premières et de l'origine:

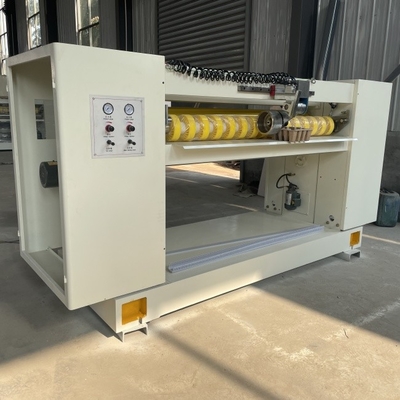

Image détaillée de la machine
