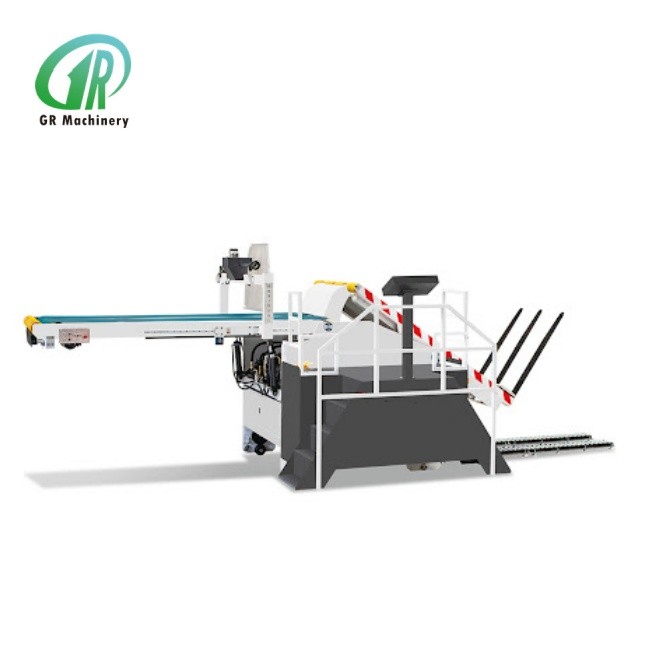

Modèle de production 1228 Préalimentateur entièrement automatique

Modèle 1228 Préalimentateur entièrement automatique

Spécifications mécaniques:

1. Taille maximale de l'alimentation en papier: 1200x2800 mm

2Taille minimale de l'alimentation en papier: 260x755 mm

3. Hauteur maximale de chargement du papier: 2000 mm

4Poids maximum du papier: 1200 kg

5. Vitesse maximale d'alimentation en papier:

(épaisseur de carton inférieure à 4 mm ≥ 420 feuilles/minute)

(épaisseur de carton inférieure à 8 mm ≥ 300 feuilles/minute)

6Exigences de vitesse maximale:

a. hauteur de chargement du papier > 1600 mm ou plus.

b. Le nombre de piles de papier par planche doit être en une seule pile.

c. Exigences en matière de flexion du carton: 5% dans le sens de la largeur du papier (1000 mm permettent une flexion à moins de 50 mm).

d. La surface d'impression du carton doit être du même côté.

e. Au moins une feuille de papier doit être maintenue en attente sur la voie de transmission à l'extrémité avant de la fourchette du distributeur de papier.

7. Transmission de la fourchette à l' arrière puissance hydraulique

8. puissance de levage du convoyeur horizontal action hydraulique

9. Méthode d'alimentation en papier: pile unique

10. Méthode d'alimentation en papier: logistique électrique de la rampe (fixée au sol)

11. Une commande en un clic et des fonctions de mémoire de commande.

12.Fonction hydraulique de veille (veille automatique au-delà de la durée définie)

13. ajustement de l'interface homme-machine des paramètres pertinents.

14L'affichage anormal du texte peut être facilement et rapidement éliminé.

15Le réservoir de carburant est à l'épreuve des chocs.

Instructions de configuration principales:

1La bande transporteuse envoie le carton déversé dans la section d'alimentation en papier empilée.le carton est automatiquement disposé en forme d'écaille de poisson, et est envoyé à la section d'alimentation en papier de la machine tout en un pour coller et clouer à travers la courroie de section de transport horizontale.

2Il y a des dispositifs d'alignement automatique des deux côtés de la pièce de transport empilée, et le dispositif d'alignement peut être réglé électriquement (course d'alignement 100 mm).

3L'extrémité avant de la bande transporteuse horizontale est équipée d'un dispositif automatique longitudinal de tapage du papier, qui ajuste la vitesse de livraison en fonction de la vitesse du véhicule.

4Toute la machine peut être déplacée longitudinalement.

5Le transport par bande transporteuse horizontale est automatiquement contrôlé par photoélectricité.

6La logistique de l'appareil de traction pour la machine complète est assurée par l'usine d'équipement.

7Le contrôle de l'ordinateur à écran tactile.

Points techniques:

1Contrôle et interface intelligente:

a. Contrôle numérique du mouvement de la taille de la commande de remplacement pour assurer la précision du réglage.

b. Cette machine peut être connectée au système de gestion de la production pour un accrochage intelligent et un réglage automatique des commandes.

2. Équipés d'une partie de transport horizontale:

a. Le cadre de convoyeur horizontal a une fonction télescopique et est réglé automatiquement par servocommande.

3. Équipé d'un mécanisme de levage de plateforme:

a. La plateforme a une fonction d'oscillation vers le haut et vers le bas pour éviter que le carton ne s'enfonce en raison d'un grand écart lors de la première série d'alimentation en papier après ajustement de l'ordre.

b. Le dispositif de suivi de l'oscillateur est contrôlé automatiquement par radio et télévision.

4. La fourchette de changement est un type de fourchette dentaire:

a. L'usine assure de manière indépendante la logistique des rampes électriques (fixées au sol)

5. Dispositif d'alignement mobile intégré au gantry:

a. La machine est équipée d'un déflecteur avant pour tirer le carton empilé dans un poisson

forme à échelle pour faciliter l'entrée continue du carton dans la section d'alimentation en papier.

b. Le dispositif d'arrêt avant est un type de portique qui se déplace vers l'avant et vers l'arrière, avec une structure raisonnable et compacte et un réglage facile.

c. Une fonction de couplage double face est ajoutée des deux côtés de l'écrou avant pour coupler le carton empilé dans la section de stockage du papier.le carton ajouté horizontalement devient des écailles de poisson et est soigneusement transporté à la section d'alimentation en papier.

6. Levé de la fourchette:Le levage et le abaissement de la fourchette sont contrôlés par un servomoteur indépendant

Liste principale des machines sous-traitées:

1Système hydraulique:

a. Marque du réservoir de carburant ---FQS

b. Puissance hydraulique ---11 ch

c. Méthode de refroidissement par pression d'huile --- refroidissement par air

d. Marque de soupape électromagnétique hydraulique ---Yuken (YUKEN, Japon)

e. Marque de la bouteille ---FQS

f. Capacité du réservoir de carburant ---200 L

2Système de commande électronique:

a. marque de PLC --- Panasonic

b. Interface de fonctionnement ---interface homme-machine (mode tactile)

c. Texte de l'indication du point de défaut

d. Marque du composant de commande --- Schneider

3- Les accessoires:

a. rail de guidage linéaire --- argenté

b. moteur de réduction de moteur ---Shengbang

c. Convertisseur de fréquence ---Delta

d. Pièces d'origine pneumatiques --- Airtac

e. Commutateur de proximité, commutateur photoélectrique --- Omron/Autonics

f.Servo-moteur ---Yaskawa, Japon
