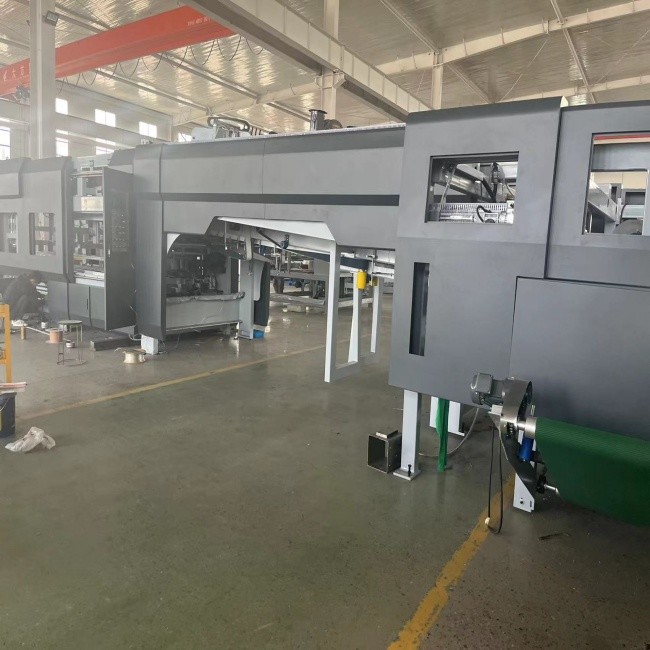

FFG Flexo imprimerie pliante Gluer machine de fabrication de boîtes de colle

Ligne de production de cartons de colleuse pliante Flexo

Vitesse de course maximale : 350 m/min

Vitesse d'emballage maximale : 20 paquets/min

Caractéristiques de l'équipement :

• Introduction
• 1. Toutes les bandes transporteuses de papier peuvent être déplacées indépendamment. Les bandes transporteuses de papier sont équipées de roues de pressage du papier, de ventilateurs et de brosses pour nettoyer au maximum les vieux papiers. Dispositif de roue de guidage, transmission de serrage de courroie supérieure et inférieure. Marche électrique à gauche et à droite, facile à ajuster la taille
• 2. Roue de collage : fabriquée en acier inoxydable, plus durable et résistante à la corrosion. La trémie de colle est équipée de guides linéaires, ce qui rend le réglage de la position plus pratique et plus précis.
• 3. Partie pliante : La fonction principale est de plier le carton et d'utiliser la plaque de correction pour corriger la ligne de pression une deuxième fois afin de plier le carton dans une boîte standard.
• 4. Pour le nettoyage du moulage, si la partie raclante et la partie pliante n'ont pas été nettoyées, les chutes de papier seront à nouveau nettoyées.

• 5. Tapotez les pièces ensemble : tapotez les points ensemble et poussez-les avec un nombre précis en comptant la lumière, en comptant et en corrigeant.
• 6. Partie de sortie : après avoir été poussé, le support de papier ci-dessus appuie doucement pour la sortie.

Configuration mécanique du département packaging :

(1), réducteur Taizhou Haoli

(2), cylindre AirTAC, électrovanne

(3), arbre de transmission de puissance Guangdong Duffy

(4), portant Harbin

Configuration électrique :

(1), automate Pansonic

(2), contacteur Simens

(3), bouton Schneider

(4), alimentation à découpage : Taiwan MEAN WELL

(5), interrupteur photoélectrique Beifuning

(6), relais Omron

(7) Interface homme-machine Kunlun Tongtai

• 8. Panneau de commande ; adopte le contrôle PLC et dispose de fonctions telles que la remise à zéro et la mémoire. (Un PLC combiné à un contrôle par écran tactile peut être sélectionné)
• 9. Le panneau de commande pour chaque action de la machine contrôle le mouvement gauche et droit, la montée et la descente du plateau à papier, etc.

Sélection de pièces de machines :

1. Alimentation automatique en colle, colle en circulation, ne casse jamais la colle, pas besoin d'ajouter manuellement de la colle, économisant du temps et des efforts. Convient à toutes sortes de colle.

2. Roue de revêtement de colle en acier inoxydable, résistante à la corrosion, résistante à l'usure, revêtement de colle uniforme, économisant de la colle, la quantité de colle utilisée est d'environ un tiers de la quantité de revêtement de colle manuel.

3. La partie pliante est équipée d'un jeu de roues de pressage multi-passes réglables, ce qui rend le pliage du carton plus fluide et le collage plus beau et plus précis.

4. La section de comptage corrige l'empilement des cartons, et l'empilage et la sortie sont sûrs, stables, précis et sans erreur. Il est contrôlé numériquement et facile à utiliser. Il peut être saisi sans arrêter la machine.

Mparamètre machine

La vitesse maximale :320 mètres/minute

Nombre maximum de packages lancés :20 paquets

Dimensions maximales du carton :700mm*500mm

Dimensions minimales du carton :195mm*105mm

Largeur maximale du carton (y compris la couverture pivotante) :1100mm

Largeur minimale du carton (y compris la couverture pivotante) :240mm

Hauteur maximale d'empilage :350mm

Hauteur minimale d'empilage :80mm

Quantité maximale par paquet :50 pièces

Quantité minimale par colis :10 pièces

Ceinture:Siglin (coentreprise Chine-Allemagne)

Pour les zones marquées sur l'image, faites attention au ravitaillement et à l'entretien réguliers « une fois tous les six mois » pour garantir le fonctionnement normal de la machine et une durée de vie plus longue de la machine.

Schéma de fondation

Pièce jointe

Fonctionnement sûr :

1. Avant de commencer à travailler, vous devez porter des vêtements et des chaussures de travail, fermer les boutons et les poignets et ne pas mettre dans vos poches d'objets qui tombent facilement.

2. Une fois l'équipe arrivée au travail, vérifiez qu'il n'y a personne ni débris dans la zone de fonctionnement de l'équipement. Le capot de protection de l'équipement doit être intact et non desserré.

3. Avant de démarrer l'équipement, la cloche doit sonner et l'alarme doit être déclenchée. Ce n'est qu'après avoir à nouveau confirmé que personne ne se trouve dans la zone de fonctionnement de l'équipement que celui-ci peut être démarré.

4. Lorsque l'équipement est en fonctionnement, il est strictement interdit de toucher toutes les surfaces de travail avec les mains, et les travaux d'entretien et d'essuyage ne sont pas autorisés. Il est interdit de traverser les parties roulantes.

5. Les membres de l'équipage doivent strictement respecter leur poste conformément à la division du travail et il leur est interdit de sauter un poste ou de quitter leur poste sans autorisation. Ils doivent toujours prêter attention au fonctionnement de l’équipement.

6. Lorsque l'équipement est en fonctionnement, il est strictement interdit de toucher toutes les surfaces de travail avec les mains, et les travaux d'entretien et d'essuyage ne sont pas autorisés. Il est interdit de traverser les parties roulantes.

7. Les membres de l'équipage doivent strictement respecter leur poste conformément à la division du travail et il leur est interdit de sauter un poste ou de quitter leur poste sans autorisation. Ils doivent toujours prêter attention au fonctionnement de l’équipement.

Si une anomalie est détectée, arrêtez immédiatement la machine.

8. Pendant le travail, personne n'est autorisé à jouer autour de l'équipement ou à faire du bruit.

9. Pendant le processus de travail, le lieu de travail doit être maintenu propre et lisse. Assurez-vous qu'il n'y a pas d'encombrement autour de l'appareil. Les outils et les pièces doivent être placés dans des endroits désignés.

10. L'opérateur de cette machine doit être familier avec les fonctions et les emplacements des principaux boutons de l'équipement. En cas d'accident, n'importe qui peut appuyer sur l'interrupteur d'arrêt d'urgence.
