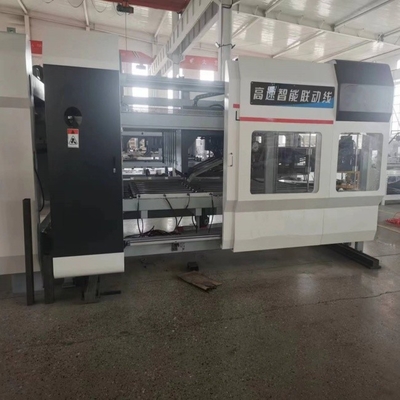

Ligne de production de carton pliable à imprimerie flexible

Ligne de production de cartons de colleuse pliante Flexo

Vitesse de course maximale : 350 m/min

Vitesse d'emballage maximale : 20 paquets/min

Caractéristiques de l'équipement :

• 1. Vitesse de formation de carton rapide.
• 2. Alimentation précise du papier par aspiration d'air.
• 3. Bon contrôle de la taille et de la taille et forte résistance au gaspillage.
• 4. Correction de la déviation secondaire, élimine complètement la bouche des ciseaux.
• 5. Comptage précis.
• 6. La partie battante rend le carton bien formé.
• 7. Empilage précis et soigné.
• 8. Alimentation automatique en colle, application uniforme de la colle, économie de colle et fonction d'alarme de manque de colle.
• 9. Télécommande numérique, précise, pratique et rapide.

• Introduction

• 1. Toutes les bandes transporteuses de papier peuvent être déplacées indépendamment. Les bandes transporteuses de papier sont équipées de roues de pressage du papier, de ventilateurs et de brosses pour nettoyer au maximum les vieux papiers. Dispositif de roue de guidage, transmission de serrage de courroie supérieure et inférieure. Marche électrique à gauche et à droite, facile à ajuster la taille
• 2. Roue de collage : fabriquée en acier inoxydable, plus durable et résistante à la corrosion. La trémie de colle est équipée de guides linéaires, ce qui rend le réglage de la position plus pratique et plus précis.
• 3. Partie pliante : La fonction principale est de plier le carton et d'utiliser la plaque de correction pour corriger la ligne de pression une deuxième fois afin de plier le carton dans une boîte standard.
• 4. Pour le nettoyage du moulage, si la partie raclante et la partie pliante n'ont pas été nettoyées, les chutes de papier seront à nouveau nettoyées.

• 5. Tapotez les pièces ensemble : tapotez les points ensemble et poussez-les avec un nombre précis en comptant la lumière, en comptant et en corrigeant.
• 6. Partie de sortie : après avoir été poussé, le support de papier ci-dessus appuie doucement pour la sortie.

• 7. Département d'emballage : grâce à la technologie du papier à contre-poussée, la vitesse de levage des opérations à gauche et à droite est doublée et des voies simples et doubles sont disponibles.

Configuration mécanique du département packaging :

(1), réducteur Taizhou Haoli

(2), cylindre AirTAC, électrovanne

(3), arbre de transmission de puissance Guangdong Duffy

(4), portant Harbin

Configuration électrique :

(1), automate Pansonic

(2), contacteur Simens

(3), bouton Schneider

(4), alimentation à découpage : Taiwan MEAN WELL

(5), interrupteur photoélectrique Beifuning

(6), relais Omron

(7) Interface homme-machine Kunlun Tongtai

• 8. Panneau de commande ; adopte le contrôle PLC et dispose de fonctions telles que la remise à zéro et la mémoire. (Un PLC combiné à un contrôle par écran tactile peut être sélectionné)
• 9. Configuration électrique :

Ordinateur de contrôle principal PLC : Pansonic

Écran tactile : Kunlun Tongtai

Alimentation à découpage : MEAN WELL

Convertisseur de fréquence : Delta

Relais intermédiaire : Omron

Disjoncteur : Simens

Contacteur : Simens

Interrupteur photoélectrique : Shanghai Industrial Group

Bornier : Chint

• 10. Le panneau de commande pour chaque action de la machine contrôle le mouvement gauche et droit, la montée et la descente du plateau à papier, etc.

Principe de fonctionnement

La section de collage de cartons et la section d'impression et de découpe sont connectées, utilisées et fonctionnent de manière synchrone de sorte que le carton qui a été imprimé, découpé ou fendu puisse entrer en douceur dans la section de collage de cartons. La presse à balles est reliée à la section de collage des cartons. Lorsque le carton est collé, plié et corrigé, les palettes sont transportées vers la presse. La presse est équipée d'un capteur photoélectrique et transmet le signal au PLC. Le PLC contrôle le fonctionnement de chaque partie de la presse.

Sélection de pièces de machines :

1. Alimentation automatique en colle, colle en circulation, ne casse jamais la colle, pas besoin d'ajouter manuellement de la colle, économisant du temps et des efforts. Convient à toutes sortes de colle.

2. Roue de revêtement de colle en acier inoxydable, résistante à la corrosion, résistante à l'usure, revêtement de colle uniforme, économisant de la colle, la quantité de colle utilisée est d'environ un tiers de la quantité de revêtement de colle manuel.

3. La partie pliante est équipée d'un jeu de roues de pressage multi-passes réglables, ce qui rend le pliage du carton plus fluide et le collage plus beau et plus précis.

4. La section de comptage corrige l'empilement des cartons, et l'empilage et la sortie sont sûrs, stables, précis et sans erreur. Il est contrôlé numériquement et facile à utiliser. Il peut être saisi sans arrêter la machine.

Mparamètre machine

La vitesse maximale :320 mètres/minute

Nombre maximum de packages lancés :20 paquets

Dimensions maximales du carton :700mm*500mm

Dimensions minimales du carton :195mm*105mm

Largeur maximale du carton (y compris la couverture pivotante) :1100mm

Largeur minimale du carton (y compris la couverture pivotante) :240mm

Hauteur maximale d'empilage :350mm

Hauteur minimale d'empilage :80mm

Quantité maximale par paquet :50 pièces

Quantité minimale par colis :10 pièces

Ceinture:Siglin (coentreprise Chine-Allemagne)

Pour les zones marquées sur l'image, faites attention au ravitaillement et à l'entretien réguliers « une fois tous les six mois » pour garantir le fonctionnement normal de la machine et une durée de vie plus longue de la machine.

Schéma de fondation
