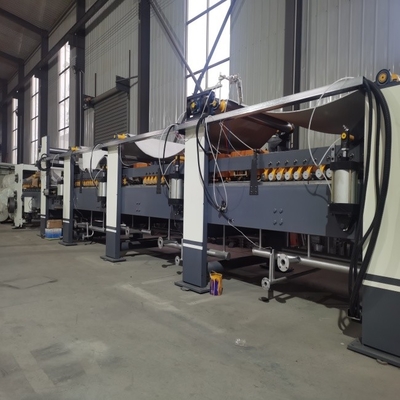

Plaque chaude en forme d'arc pour la ligne de production de carton ondulé

Largeur efficace

Vitesse de conception et de production

Vitesse économique à trois niveaux

Précision de séparation longitudinale

Précision transversale

Largeur de travail

Vitesse de conception

Vitesse économique

Numéro de plaque chauffante

Longueur de la section de refroidissement

5 mètres

Exigences de température

Pression de vapeur

Pression atmosphérique

Plaque de pression pneumatique

13 groupes

★ La machine double face est un papier ondulé simple face collé et du papier facial laminé, un plateau chauffant, une pâte adhésive, des stéréotypes pour produire du carton plat.

★ La surface de la plaque chauffante est traitée avec le meulage, largeur de la plaque chauffante 600 mm, au total 18 pièces de plaque chauffante, stéréotypes de refroidissement du ministre 5 m. La plaque chauffante est conçue pour adopter un panneau de conteneur, un certificat de récipient sous pression inclus et un certificat d'inspection.

★La plaque chauffante adopte une structure de plaque de pression pneumatique. Le levage de la plaque de pression adopte une structure pneumatique. 14 jeux de plaques de pression pneumatiques à ressort sont standard.

★ Le caloduc de la plaque chauffante contrôle la température dans plusieurs sections et dispose d'un affichage de la température.

★ La sangle supérieure en coton est automatiquement centrée par la valve pneumatique de correction, et le double cylindre est utilisé pour contrôler le dispositif de tension de la bande en coton en forme de S. Le degré de serrage est important.

★La bande transporteuse inférieure adopte un mécanisme de tension pneumatique, la structure est simple et pratique, la gauche et la droite de la bande transporteuse inférieure sont automatiquement corrigées et alignées, et elle peut également être ajustée manuellement des deux côtés.

★Unité d'entraînement de boîte de vitesses utilisant une structure indépendante, numéro d'acier à engrenages ZG-500 pour les matériaux, utilisation d'une lubrification à engrenages immergés dans l'huile.

★Composants électriques utilisés par des marques de renommée internationale, fonctionnement stable et fiable de l'appareil.

★ Moteur d'entraînement principal pour l'énergie de fréquence du moteur, couple à basse vitesse, large plage de vitesse, entretien fiable et facile.

★L'épine dorsale principale des profils GB à haute intensité, structure solide, belle apparence, adaptée au travail à grande vitesse.

Nom de la pièce

Spécification

Traitement de surface

Rouleau en caoutchouc d'entraînement supérieur

Recouvert de caoutchouc résistant à l'usure

Rouleau en caoutchouc d'entraînement inférieur

Recouvert de caoutchouc résistant à l'usure

Rouleau de courroie entraîné avant et arrière

Polissage de chromage de meulage rond

Galet tendeur supérieur

Polissage de chromage de meulage rond

Rouleau de réglage de la courroie supérieure

Polissage de chromage de meulage rond
