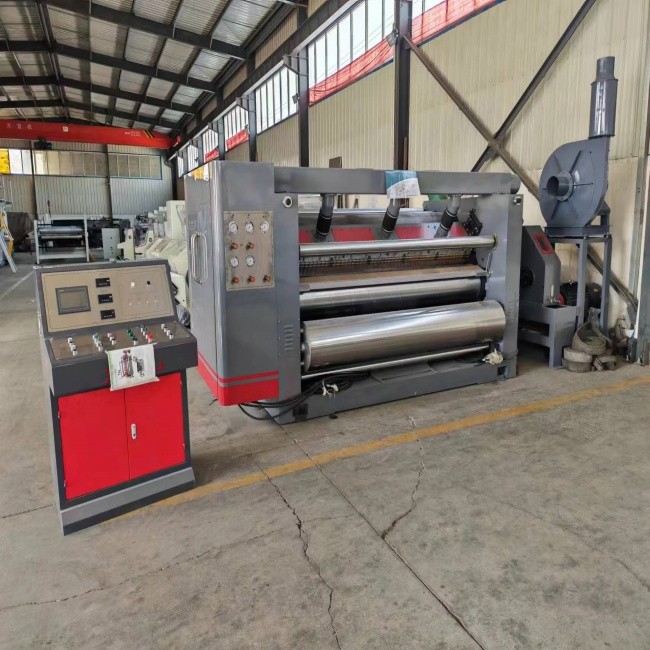

SF-360-2500 Modèle modulaire à facette unique
Scaractéristiques structurelles:
- La structure d'aspiration du capot est adoptée et il est équipé d'un ventilateur puissant à haute pression.La source d'air et le contrôle électrique sont concentrés dans le même cabinet d'exploitationLe côté de fonctionnement est entièrement fermé et entièrement couvert.
- La base de la machine et les panneaux muraux sont fabriqués à partir de coulées de sable de résine de haute qualité, et l'épaisseur du panneau murale est de 240 mm. Boîte de vitesses indépendante, transmission commune universelle.
- Le rouleau ondulé est en acier allié 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentLes roulements des parties clés du rouleau et du rouleau à pression sont des roulements Havalo.
- Le rouleau à pression est de ¢ 370 mm, la surface est broyée et chromée; la pression de l'air contrôle le mouvement vers le haut et vers le bas, et le matériau est de l'acier au carbone moyen n° 45,d'une épaisseur n'excédant pas 50 mm,.
- L'unité à rouleaux adhésifs adopte une structure intégrée de planche à roulettes, qui peut être déplacée hors de la machine pour l'entretien pendant l'entretien, ce qui améliore l'efficacité du travail;le rouleau adhésif a un diamètre de ¢252 mmLa surface du rouleau de grattage est poli et chromée.
Paramètre technologique:
1Largeur de travail: 2500 mm
2Direction de fonctionnement: gauche ou droite (déterminée par l'usine du client)
3- Vitesse de conception: 180 m/min Vitesse de travail: 120-150 m/min
4- Plage de température: 160 à 200°C
5Source d'air: 0,4 à 0,9 MPa
6Pression de vapeur: 0,8-1,3 MPa
7. type de flûte ondulée (A, B, C, E ou UV en option)
MLes acteursparamètre:
1Moteur principal: 30 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)
2Moteur d'aspiration: 18 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)
3 Réducteur de réglage de la colle; 100 W Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S2)
4 Moteur d'écartement de réglage de la colle; 250W Voltage nominal: 380V 50HZ Mode de fonctionnement continu (S2)
5 Moteur de pompe à colle: 2,2 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)
Des rouleauxparamètre:
1. diamètre du rouleau ondulé: ¢ 360 mm
2- Diamètre du rouleau sous pression: ¢370 mm
3. diamètre du rouleau adhésif: ¢ 252 mm
4Diamètre du rouleau à pâte fixe: ¢ 142 mm
5. Diamètre du préchauffage: ¢ 400 mm
Principales pièces:
| Nom |
Le lieu d'origine |
Matériau/modèle |
| Bois de paroi et de base |
Production indépendante |
HT250 |
| Boîte à entraînement |
Province du Hebei |
QT450 |
| Des rouleaux ondulés |
|
Acier allié 48GrMo |
| Les joints pivotants et les tuyaux métalliques |
Ville de Tengzhou |
|
| Moteur principal à fréquence variable |
Ville de Hengshui |
22 kW |
| Moteur à engrenages |
Le CPG |
|
| Le roulement |
NSK/哈,瓦,洛/?? 江万向 |
|
| Rameaux avec bac |
N.V.H. |
|
| Souffleur à haute pression |
Province du Hebei |
|
| Suspension à air |
Ville de Xian |
|
| Valve électromagnétique |
AirTac |
|
| Le piège |
ville de Pékin |
|
| Contacteurs et relais |
Le projet de règlement n'est pas soumis à l'examen. |
|
| Capteur de position |
Corée |
|
| Contrôleur de fréquence |
Le Delta |
|
| PLC |
Le Delta |
|
| Indicateur HMI |
Je ne sais pas. |
|
