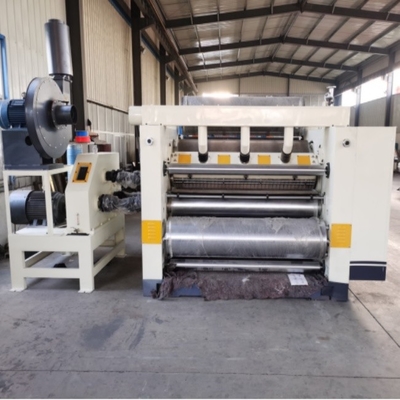

SF-360-2500 Modèle de machine à ondulation à face unique modulaire Structure d'aspiration du capot

SF-360-2500 Modèle modulaire à facette unique

Scaractéristiques structurelles:

• La structure d'aspiration du capot est adoptée et il est équipé d'un ventilateur puissant à haute pression.La source d'air et le contrôle électrique sont concentrés dans le même cabinet d'exploitationLe côté de fonctionnement est entièrement fermé et entièrement couvert.
• La base de la machine et les panneaux muraux sont fabriqués à partir de coulées de sable de résine de haute qualité, et l'épaisseur du panneau murale est de 240 mm. Boîte de vitesses indépendante, transmission commune universelle.
• Le rouleau ondulé est en acier allié 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentLes roulements des parties clés du rouleau et du rouleau à pression sont des roulements Havalo.
• Le rouleau à pression est de ¢ 370 mm, la surface est broyée et chromée; la pression de l'air contrôle le mouvement vers le haut et vers le bas, et le matériau est de l'acier au carbone moyen n° 45,d'une épaisseur n'excédant pas 50 mm,.
• L'unité à rouleaux adhésifs adopte une structure intégrée de planche à roulettes, qui peut être déplacée hors de la machine pour l'entretien pendant l'entretien, ce qui améliore l'efficacité du travail;le rouleau adhésif a un diamètre de ¢252 mmLa surface du rouleau de grattage est poli et chromée.
• L'unité de revêtement de colle peut être déplacée dans son ensemble, et le remplacement du rouleau de colle est rapide et pratique.
• Le dispositif de réglage de l'humidité de pulvérisation est utilisé pour maintenir le type de flûte ondulée dans une bonne stabilité de déformation et éviter les fissures.
• Le système d'alimentation automatique en colle de circulation et le dispositif de colle de pompe à diaphragme sont utilisés, qui ont un bon effet tampon.
• La puissance principale est entraînée par un moteur à fréquence variable, économe en énergie et efficace, avec un faible taux de défaillance.
• La largeur de la colle est réglée électriquement pour s'adapter à tous les changements de largeur du papier de base.
• Le rouleau ondulé et le rouleau sous pression adoptent un dispositif de pressurisation à double cylindre qui fonctionne de façon stable;
• Le rouleau de préchauffage adopte un tuyau en acier sans soudure de φ400mm produit par Tiangang, tous connectés avec des tuyaux métalliques
• La quantité de colle est réglée électriquement. L'écran tactile affiche et fonctionne, et l'écart de colle est transmis par l'encodeur avec une grande précision.
• Les pièces d'alimentation et de fonctionnement sont équipées de filets de sécurité pour assurer la sécurité du personnel pendant le fonctionnement de la machine.
• La structure modulaire, l'assemblage de rouleaux de tuiles et l'assemblage de revêtement de colle peuvent être rapidement remplacés.

Paramètre technologique:

1Largeur de travail: 2500 mm

2Direction de fonctionnement: gauche ou droite (déterminée par l'usine du client)

3- Vitesse de conception: 180 m/min Vitesse de travail: 120-150 m/min

4- Plage de température: 160 à 200°C

5Source d'air: 0,4 à 0,9 MPa

6Pression de vapeur: 0,8-1,3 MPa

7. type de flûte ondulée (A, B, C, E ou UV en option)

MLes acteursparamètre:

1Moteur principal: 30 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)

2Moteur d'aspiration: 18 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)

3 Réducteur de réglage de la colle; 100 W Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S2)

4 Moteur d'écartement de réglage de la colle; 250W Voltage nominal: 380V 50HZ Mode de fonctionnement continu (S2)

5 Moteur de pompe à colle: 2,2 kW Voltage nominal: 380 V 50 Hz Mode de fonctionnement continu (S1)

Des rouleauxparamètre:

1. diamètre du rouleau ondulé: ¢ 360 mm

2- Diamètre du rouleau sous pression: ¢370 mm

3. diamètre du rouleau adhésif: ¢ 252 mm

4Diamètre du rouleau à pâte fixe: ¢ 142 mm

5. Diamètre du préchauffage: ¢ 400 mm

Principales pièces:
