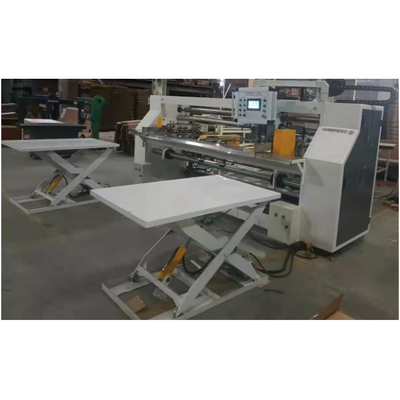

Modèle 4600 Machine à coller à double pièce de type 6

4600 Modèle 6 Servo Automatique Pléyeur de colle ((Double Piece)

1 La plaque murale de la machine est faite de 45 # 14 mm de plaque d'acier à haute dureté en acier simple laminé,et le reste de la pièce est également constitué de 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm plaque d'acier à haute dureté à laminage simple, et est traité par une machine de meulage de surface CNC pour assurer la précision de la pièce.

2 La structure principale de la machine est reliée par des profils H lourds de 160x100 et le reste par des profils d'aluminium lourds de 80x80, assurant ainsi la stabilité de la machine.

Les roulements à rouleaux de roulement sont des roulements à rouleaux à rouleaux de roulement.51102,51104,KR19;

Les roulements à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux à rouleaux

Modèle de ceinture:

La courroie d'alimentation en papier:L2180mm × W100mm × T8mm (avec trous), 8 pièces.

La bande transporteuse: L5000 mm × W60 mm × T5 mm, 10 pièces.

5 Le mécanisme de transmission de la machine principale adopte une transmission en chaîne, et les engrenages sont composés de

5/8 pouce: 20 dents Ø35 et Ø30, 17 dents Ø55 intermédiaire, 14 dents Ø35 intermédiaire, 30 dents Ø30.

1/2 pouce: 20 dents Ø22 20 dents Ø38

3/8 de pouce: 21 dents Ø25, 32 dents Ø12, 14 dents Ø22

Les engrenages ci-dessus sont tous fabriqués en matériau 45# et ensuite éteints à haute fréquence pour prolonger leur durée de vie.

6 Section d'alimentation en papier: La courroie d'alimentation en papier est une courroie en caoutchouc de haute qualité avec une résistance élevée au frottement et à l'usure.La section arrière est supportée par un rouleau auxiliaire pour soulever le carton pour l'alimentation en papier, et est équipé de deux pompes d'aspiration de 3 kW pour aspirer le carton et aider à l'alimentation en papier. , le moteur d'alimentation en papier est constitué de deux servomotors d'une puissance de 1 kW, assurant ainsi la stabilité de l'alimentation en papier, et la longueur de l'alimentation en papier peut être ajustée de manière arbitraire.

7Le moteur principal de la section centrale est entraîné par un moteur réducteur Zhejiang Mitsubishi de 4 kW, contrôlé par un convertisseur de fréquence.et dispose également d'un embrayage électromagnétique et d'une transmission de commande de frein électromagnétiqueIl y a 3 ensembles de bandes de transport de chaque côté.

8 Partie adhésive: la partie centrale de l'embouchure est fixée avec des pièces chaudes et froides.La largeur de la roue de revêtement de colle est de 10 mm et l'intervalle du milieu est de 2 mmÉvitez l'ouverture et l'explosion de la colle en raison des changements saisonniers lorsque seul de l'adhésif à fusion chaude est utilisé pour l'adhésif,et éviter que la colle de fusion chaude éclate dès que la boîte alimentaire entre dans le stockage au froid.

9. Partie de formage centrale: les côtés gauche et droit sont serrés par des servo-moteurs.Le serrage utilise des vis à bille à basse vitesse et des curseurs spéciaux pour assurer la sensibilité et la précision du serrageIl prolonge également la durée de vie et assure la précision de la forme du carton. , améliorant considérablement le rendement des cartons.

10 Système de chauffage de la colle: La boîte de revêtement de la colle à fusion chaude est en aluminium pur, qui a une excellente conductivité thermique et raccourcit le temps de fusion du bloc de colle.La partie supérieure est équipée d'une boîte de colle en aluminium chauffée indépendamment, qui peut être chauffé pendant le travail et fondu. La colle à fusion chaude s'écoule automatiquement dans la boîte inférieure de colle, ce qui n'affecte pas le travail et améliore l'efficacité du travail.

11 Système de colle à froid: La roue en caoutchouc de la boîte de revêtement de colle à froid est en acier inoxydable et est équipée de roulements résistants à la corrosion double scellés, ce qui prolonge sa durée de vie.

12 Principe de fonctionnement

Placez du carton des deux côtés de la section d'alimentation en papier. Entrez la longueur d'alimentation en papier sur l'écran, appuyez sur le bouton d'alimentation en papier et commencez l'alimentation en papier. Lorsque le carton atteint le milieu,les capteurs photoélectriques situés aux extrémités gauche et droite détectent le carton et reçoivent le signalLe défilement se fait alors et le papier commence à être envoyé vers la partie de pliage.Après avoir atteint la partie de flexion, les côtés gauche et droit commencent à se plier et à s'aligner, et puis la roue de pressage du papier tombe, le déflecteur tombe aussi, et le carton est envoyé.

Voltage: 380V 50HZ trois phases à 4 fils

Liste de distribution électrique
