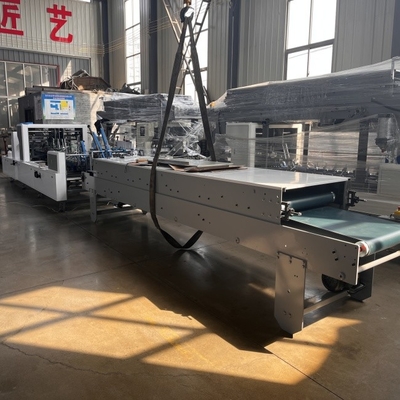

Automatique à une seule correction à grande vitesseAvecTrois méthodes de comptage
1. Caractéristiques de la machine et introduction à chaque partie
1 équipement global:
a.The machine base is made of an integral steel plate. The thickness of the main wall panel is 16mm. Tous d'entre eux adoptent la technologie de découpe laser et ont subi un traitement à froid et à chaleur.La machine entière a une bonne rigidité..
b.La machine entière adopte une conception modulaire, avec une sélection de fonction flexible.
c. La machine de transmission adopte une chaîne de joint-venture sino-étrangère, qui a une transmission à grande vitesse, précise et stable, un minimum de bruit et une longue durée de vie.
d.The machine a une bonne stabilité et la vitesse peut atteindre 220m/min
Département de l'alimentation en papier:
La section d'alimentation en papier adopte un moteur indépendant pour l'alimentation en papier, rendant l'alimentation en papier plus facile et plus lisse.
f.3 sets of paper feed knives to meet the paper feeding needs of various weight boxes. Les couteaux à papier pour répondre aux besoins en papier des différentes boîtes de poids.
La structure unique rend l'ajustement du carton facile et pratique.
Le levage pneumatique du couteau raccourcit le temps d'ajustement et de changement de boîte.
i. Le dispositif de vibration coopère avec le moteur pour rapidement, facilement, continuellement et automatiquement nourrir le papier correctement.
j.The paper feed belt adopts an annular seamless beef tendon conveyor belt, qui a une forte résistance à l'usure.ce qui rend très pratique et rapide de remplacer la bande de transport de papier de alimentation dans la période ultérieure.
Deux cylindres de pâte en bas:
a.Le cylindre de pâte inférieur est mis en place avec une gauche et une droite, et différentes épaisseurs de roues en caoutchouc peuvent être équipées selon la largeur de l'ouverture de colle du type de boîte du client.
b.The cylindre de pâte est faite d'acier inoxydable fort et durable.
être contrôlé avec précision pour s'assurer que la partie de l'opération à grande vitesse de la colle.
La partie pliante:
A. Les côtés gauche et droit complètent le deuxième pli à 180 degrés.
b.The folding part of the differential correction system, the special design of the folding part of the left and right conveyor belt speed can be adjusted to ensure straight line transportation. La partie pliante du système de correction différentielle, la conception spéciale de la partie pliante de la bande de transport gauche et droite peut être ajustée pour assurer le transport en ligne droite.Peut effectivement réduire le cas de boîte formant des ciseaux.
c. La courroie de poulie de la rangée supérieure de la partie pliante est équipée d'un dispositif de puissance pour atteindre la différence de vitesse entre les courroies supérieure et inférieure, ce qui entraîne un glissement du carton.
d.Equipé d'un ensemble de couteaux pliants gauche et droit.
4 Partie de transfert de pression:
Un compteur photoélectrique, un système de détection automatique du papier, un système de pulvérisation à double usage et un dispositif de détection du papier.
b. Les ceintures supérieures et inférieures sont librement télescopiques et pratiques à régler, ce qui rend le carton de chaque forme empilé plus proprement et en douceur lorsque vous entrez dans la partie de transport.
c.Equipé avec un dispositif de pattage mécanique, de sorte qu'il n'y aura pas de phénomène de ciseaux dans la production de cartons flat express.Et la transmission mécanique a les caractéristiques d'une longue et stable vie..
5 - La partie à transporter:
a.The main wall panel of the conveying part adopts 12mm, et adopts laser cutting technology, et est traité par froid et chaud, et la machine a une bonne rigidité.et la conception longue distance peut prolonger le temps de collage du carton et améliorer la qualité de collage du carton.
b. régulation de pression pneumatique, facile à ajuster, peut effectivement assurer la pression uniforme de l'ajustement.
c. Automatique et manuel deux modes un-cliquez sur le commutateur, pour adapter aux besoins de production de divers types de boîtes.
d. La conception modulaire indépendante supérieure et inférieure de la partie de transport peut se déplacer relativement vers l'avant et vers l'arrière pour s'adapter à une variété de boîtes de longueur différentes.
Système électrique:
a. La machine est contrôlée par PLC, facile à utiliser; PLC et écran tactile adoptent la célèbre marque chinoise Inwitten, stable et fiable, faible taux de défaillance.L'ensemble de la machine adopte un convertisseur de fréquence., et le contrôle est plus flexible et pratique.
b.Le moteur d'entraînement principal adopte le moteur de conversion de fréquence, qui a les avantages d'économie d'énergie et de haute efficacité, large gamme d'ajustement de vitesse, démarrage et freinage stables,améliorer l'efficacité de la production et réduire le coût de maintenance des équipements mécaniques.
La disposition du panneau de contrôle est raisonnable, et chaque module a un panneau de contrôle.
Le moniteur LCD de 19 pouces peut surveiller le processus de production de la machine dans le département d'alimentation en papier, ce qui rend plus pratique pour le capitaine de vérifier l'ensemble du processus d'exploitation.
Je.TJe ne sais pas. spécifications
| Paramètres techniques |
| Modèle |
650 |
850 |
1050 |
1250 |
1450 |
1650 |
| Des papiers. |
Un carton de 210 à 800 grammes, une flûte A/B/C/E/F et une planche à cinq couches. |
| Max. vitesse |
220 mètres par minute. |
| La façon de plier |
Le premier et le quatrième sont 180. |
| Énergie électrique |
3P 380V à 50 Hz. |
| La largeur de vide. |
850 mm |
1050 mm |
1050 mm |
1250 mm |
Il y en a un à 1450 mm. |
1650 mm |
| Longueur par largeur par hauteur. |
13 mètres sur 1, 4 mètres sur 1, 6 mètres. |
13 mètres sur 1,6 mètres sur 1,6 mètres. |
13 mètres sur 1,8 mètres sur 1,6 mètres. |
13m par 2m par 1,6m. |
13 mètres sur 2,2 mètres sur 1,6. |
13m par 2,3m par 1,6m. |
| Poids net |
3Une.8t. |
4T. Je vous en prie. |
4Une.2t. |
4Une.3t. |
4Une.5t. |
4Une.8t. |
| Puissance totale |
9 kilowatts |
| Une boîte normale.typeLes spécifications de configuration |
| Modèle |
Le type 1050 |
| B. Pour |
260 à 1050. |
| D et E. |
130 à 525. |
| Une |
- Je vous en prie. |
| D min |
30 |
| C est min |
70 |
Trois méthodes de comptage:
1Compteur d'arrêt d'alimentation:
Après que la sonde d'induction ait terminé le comptage, elle arrête le moteur d'alimentation en papier pour le temps défini.
2- Compteur de la bouteille d'air (marque d'eau):
Connexion de la ligne aérienne
Ajouter de l'eau pure
Utilisez l'interrupteur de soupape électromagnétique pour remplir la conduite d'air avec de l'eau.
Après que la sonde d'induction ait terminé le comptage, la buse laissera une marque d'eau sur le carton.
2.Conteur de la bouteille d'air (marque mal alignée):
Connexion de la ligne aérienne
La bouteille d'air est normalement maintenue contrainte. (Si la bouteille reste étendue, échangez les positions des deux conduites d'air.)
Après que la sonde d'induction ait terminé le comptage, la buse laissera une marque d'eau sur le carton.
La bouteille d'air poussera le carton de sorte que l'alignement du carton (le dernier dans le cycle de comptage) soit mal aligné.
