Remarque: après avoir été broyés les rouleaux, chrome dur plaqué (sur sauf sous l'arbre du couteau)

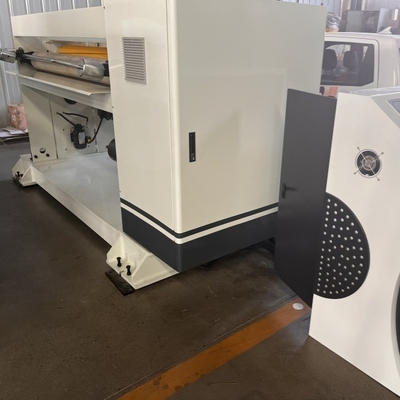

La machine est principalement composée d'un engrenage intérieur de l'arbre de coupe (2), d'un engrenage extérieur de l'arbre de coupe (3), d'une vis de raccordement (4), d'un manche de serrage (5), d'un engrenage de l'arbre de coupe (6), d'une lame inférieure (7),une vis de serrage de lame inférieure (8), une vis supérieure de la lame supérieure (9), une vis de fermeture de la lame supérieure (10), une lame supérieure (11), un arbre de réglage de la clearance des engrenages (12), un moteur principal (13), une tige de réglage (14), une vis de réglage (15),un arbre de coupe supérieur (16), un arbre de coupe inférieur (17), etc.
1L'arbre supérieur (16) et l'arbre inférieur (17) sont en acier au carbone et sont soumis à un traitement thermique pour obtenir une bonne rigidité.
2. Lors du réglage de la lame, insérez la tige de la lame dans la prise de la tige de la lame pour le tournage manuel.
3Lors du réglage de la lame, relâchez la vis de serrage de la lame inférieure (8) d'un quart de tour et réglez la vis de serrage de la lame supérieure (10) pour que la lame supérieure (11) et la lame inférieure (7) s'adaptent correctement.
4. Lors du réglage de la lame, relâcher la vis de raccordement de l'engrenage (16) et régler la vis de réglage de la clearance latérale de l'engrenage (15) pour éliminer la clearance latérale de l'engrenage de l'arbre de la lame.
5La manche d'expansion (5) relie l'engrenage extérieur de l'arbre de la lame (3) et l'engrenage de l'arbre de la lame (6) au rouleau de la lame.
6Le moteur à broche (13) est la source d'alimentation pour entraîner le rouleau de lame.
Exigences relatives à l'installation
1. La machine doit être installée sur une fondation en béton dur d'une épaisseur de fondation d'au moins 250 mm;
2. la surface des fondations est plane et plane avec une planéité n'excédant pas 2 mm/m;
3- La machine doit être réglée à un niveau avant d'être fixée sur une fondation avec une planéité n'excédant pas 0,4 mm/m;support de couteau à poutre transversale fixe.
4Lorsque la machine est installée sur la fondation, veillez à ce que l'équipement soit parallèle avec un parallélisme ne dépassant pas 1 mm/m. Instrument d'essai: niveau; position d'essai:les deux côtés du châssis de la machine aux deux extrémités.
Installation de la machine
Lors de l'installation de la machine, l'alimentation de l'utilisateur doit être raccordée à l'appareil d'alimentation de la machine.et un interrupteur d'air doit être installé à l'extrémité avant de la cabine d'air pour éteindre ou allumer l'alimentation de la machine à tout moment.
Lors de l'installation de la machine, le conduit d'air comprimé de l'utilisateur doit être connecté au triplet pneumatique de la machine.et une soupape d'arrêt doit être installée à l'extrémité avant pour éteindre ou allumer à tout moment l'alimentation en air comprimé de la machine (comme indiqué ci-dessous).
Les paramètres des conduites d'air sont les suivants: PN0,6 MPa, DN10.
Réglage de la planéité de la machine
Après l'installation de la machine, observez le compteur de niveau et ajustez les vis jusqu'à ce que la planéité soit inférieure à 0,1 mm/1000 mm × 1000 mm, puis serrez les écrous des boulons d'ancrage.Utilisez la même méthode pour régler la planéité d'au moins quatre coins de la machine.
Opération
1 Allumez le système
2 E-STOP 急停
3 Éteignez le
4 Manuel/Automatique/automatique
5 réglage de la vitesse
Modifier la langue de l'opération: anglais ou 中文 ((chinois)
En mode automatique, la machine doit être connectée à un double facteur, et la machine réglera automatiquement la vitesse de fonctionnement.
En mode manuel, la vitesse de fonctionnement est réglée manuellement par le potentiomètre (la vitesse de fonctionnement doit être légèrement supérieure à la vitesse de la ligne de production)
La définition de la "longueur de traitement" et de la "quantité de traitement".
Cliquez sur le bouton de démarrage de la découpe NC, la machine va commencer à fonctionner.
Liste des commandes
Vous pouvez basculer entre "ordre en attente" et "numéro suivant"
Si le carton transformé est trop long ou trop court, il peut être ajusté en modifiant les paramètres.
