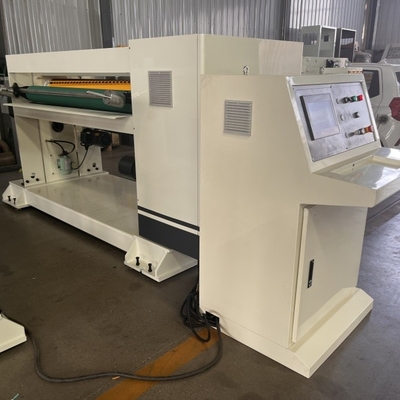

N.C.N. 100 couteaux hélicoïdaux à coupe NC
La machine est principalement composée d'un engrenage intérieur de l'arbre de coupe (2), d'un engrenage extérieur de l'arbre de coupe (3), d'une vis de raccordement (4), d'un manche de serrage (5), d'un engrenage de l'arbre de coupe (6), d'une lame inférieure (7),une vis de serrage de lame inférieure (8), une vis supérieure de la lame supérieure (9), une vis de fermeture de la lame supérieure (10), une lame supérieure (11), un arbre de réglage de la clearance des engrenages (12), un moteur principal (13), une tige de réglage (14), une vis de réglage (15),un arbre de coupe supérieur (16), un arbre de coupe inférieur (17), etc.
1L'arbre supérieur (16) et l'arbre inférieur (17) sont en acier au carbone et sont soumis à un traitement thermique pour obtenir une bonne rigidité.
2. Lors du réglage de la lame, insérez la tige de la lame dans la prise de la tige de la lame pour le tournage manuel.
3Lors du réglage de la lame, relâchez la vis de serrage de la lame inférieure (8) d'un quart de tour et réglez la vis de serrage de la lame supérieure (10) pour que la lame supérieure (11) et la lame inférieure (7) s'adaptent correctement.
4. Lors du réglage de la lame, relâcher la vis de raccordement de l'engrenage (16) et régler la vis de réglage de la clearance latérale de l'engrenage (15) pour éliminer la clearance latérale de l'engrenage de l'arbre de la lame.
5La manche d'expansion (5) relie l'engrenage extérieur de l'arbre de la lame (3) et l'engrenage de l'arbre de la lame (6) au rouleau de la lame.
6Le moteur à broche (13) est la source d'alimentation pour entraîner le rouleau de lame.
Exigences relatives à l'installation
1. La machine doit être installée sur une fondation en béton dur d'une épaisseur de fondation d'au moins 250 mm;
2. la surface des fondations est plane et plane avec une planéité n'excédant pas 2 mm/m;
3- La machine doit être réglée à un niveau avant d'être fixée sur une fondation avec une planéité n'excédant pas 0,4 mm/m;support de couteau à poutre transversale fixe.
4Lorsque la machine est installée sur la fondation, veillez à ce que l'équipement soit parallèle avec un parallélisme ne dépassant pas 1 mm/m. Instrument d'essai: niveau; position d'essai:les deux côtés du châssis de la machine aux deux extrémités.
Installation de la machine
Lors de l'installation de la machine, l'alimentation de l'utilisateur doit être raccordée à l'appareil d'alimentation de la machine.et un interrupteur d'air doit être installé à l'extrémité avant de la cabine d'air pour éteindre ou allumer l'alimentation de la machine à tout moment.
Lors de l'installation de la machine, le conduit d'air comprimé de l'utilisateur doit être connecté au triplet pneumatique de la machine.et une soupape d'arrêt doit être installée à l'extrémité avant pour éteindre ou allumer à tout moment l'alimentation en air comprimé de la machine (comme indiqué ci-dessous).
Les paramètres des conduites d'air sont les suivants: PN0,6 MPa, DN10.
Réglage de la planéité de la machine
Après l'installation de la machine, observez le compteur de niveau et ajustez les vis jusqu'à ce que la planéité soit inférieure à 0,1 mm/1000 mm × 1000 mm, puis serrez les écrous des boulons d'ancrage.Utilisez la même méthode pour régler la planéité d'au moins quatre coins de la machine.
Caractéristique structurelle:
- Il peut stocker 200 commandes d'unités, remplacer les spécifications de coupe rapidement et avec précision, changer les commandes sans arrêt, et permet aux ordinateurs en réseau de faciliter la gestion de la production.
- Les engrenages à arbre de couteau sont un durcissement par induction en acier forgé de précision, une transmission sans contre-réaction, une connexion sans clé avancée, une haute précision de transmission.
- La machine de coupe adopte une structure en spirale de couteau à lame d'acier incrustée, couteau dentelé. ciseaux, ciseaux, force de cisaillement, longue durée de vie de la lame
- Autour des rouleaux d'alimentation sont utilisés la façon de plateau d'engrenage solaire, la livraison en douceur, la pression uniformément, facile à écraser le plateau de plaque ou de provoquer un blocage
- Ce modèle est le stockage de l'énergie de freinage (freinage non dynamique), donc la consommation d'énergie dans le processus de production, la consommation moyenne d'électricité est 1/3 d'une machine de découpe NC ordinaire,économiser plus de 70% d'énergie pour atteindre l'objectif d'économiser de l'argent.
- Réglable de précision sans engrenage d'écart pour assurer un engagement précis de la lame, l'équilibre de marche.
- Utilisation d'une pompe à huile et d'un filtre à huile indépendants avec deux distributeurs de cuivre dans chaque position d'engrenage, lubrification et refroidissement
- Rouleau de couteau: acier forgé de bonne qualité, équilibré, avec une bonne stabilité.
Paramètres du diamètre du rouleau:
- Croix sur l'arbre du couteau: ¢ 216 mm
- Avant le diamètre inférieur du rouleau de transport ¢ 156 mm
- Après le diamètre inférieur du rouleau de transport: ¢ 156 mm
- Le diamètre avant du rouleau de plaque: ¢70 mm
- Le diamètre avant du rouleau de plaque: ¢70 mm
Remarque: après avoir été broyés les rouleaux, chrome dur plaqué (sur sauf sous l'arbre du couteau)
Moteurs de puissance et paramètres électriques:
- puissance du moteur principal:18Servo synchrone à courant alternatif complet de 0,5 kW
- Avant et après l'alimentation de la puissance du moteur:3KW ((Contrôle de fréquence)
- Puissance du moteur de la pompe à huile de lubrification:0.25KW
Principalement des pièces achetées, des matières premières et de l'origine:
| Nom des pièces principales |
Marques ou lieu d'origine |
Matériau et type |
| Servo-moteur à courant alternatif complet |
Shanghai futian |
18.5 kW |
| Moteur à fréquence d'alimentation |
Je suis Hebei Hengshui Yongshun. |
|
| roulement |
HRB, ZWZ, LYC |
En haut et en bas les roulements à rouleaux de couteau du Japon NSK |
| ceinture |
Allemagne OPTIBELT |
|
| En haut de la manche |
Je vous en prie. |
|
| Portant de ceinture de sécurité |
Zhejiang Wuhuan, sous le nom de |
|
| Contacteurs et relais, relais de taille moyenne |
France Schneider |
|
| Commutateur de proximité |
Japon OMRON |
|
| Système de commande par servo de cisaillement volant |
L'Amérique Emerson |
|
| Plaque de commande de mouvement |
Allemagne MKS-CT150 |
|
| Encodeur rotatif |
Wuxi Ruipu |
|
| Le moteur d'alimentation |
Delta de Taiwan |
|
| Interface homme-machine |
Taiwan WEINVIEW ou MCGS |
|
| Appareils solaires |
Chine du sud |
|
| Composants pneumatiques |
Zhejiang sonorCSM |
|
| Convertisseur de fréquence |
Le groupe Siemens |
|
Image détaillée de la machine
Opération
操作
1 Allumez le système
2 E-STOP 急停
3 Éteignez le
4 Manuel/Automatique/automatique
5 réglage de la vitesse
Modifier la langue de l'opération: anglais ou 中文 ((chinois)
Allumez l' alimentation principale
Cliquez sur le bouton "Activer"
En mode automatique, la machine doit être connectée à un double facteur, et la machine réglera automatiquement la vitesse de fonctionnement.
En mode manuel, la vitesse de fonctionnement est réglée manuellement par le potentiomètre (la vitesse de fonctionnement doit être légèrement supérieure à la vitesse de la ligne de production)
Cliquez sur la commande de coupe NC
La définition de la "longueur de traitement" et de la "quantité de traitement".
Cliquez sur le bouton de démarrage de la machine, accélérez, la machine va commencer à fonctionner.
En définissant la nouvelle durée de traitement et la quantité de traitement, l'ordre sera modifié.
Précautions de sécurité
La sécurité comporte deux aspects: premièrement, la sécurité du personnel; deuxièmement, la sécurité des machines.
1Les opérateurs doivent tout d'abord recevoir une formation professionnelle préalable à l'emploi.
2Les opérateurs doivent suivre une formation en matière de sécurité.
3Vérifiez régulièrement les fixations, en particulier celles des lames transversales, pour éviter leur relâchement et les dommages inutiles de la machine.
4Vérifiez régulièrement l'état de fonctionnement des pièces tournantes de la machine, en particulier l'état de fonctionnement des roulements.
5. Lorsque vous remplacez et ajustez les lames transversales, veuillez porter des gants de sécurité pour éviter les blessures par lames.
6Lorsque la machine fonctionne normalement, il est strictement interdit d'entrer dans la machine pour éviter les blessures et les dommages à la machine.
7Veuillez prendre soin du logiciel et du matériel de la pièce de commande et ne pas les modifier, les ajouter ou les soustraire à volonté.
8Il est strictement interdit aux non-professionnels de réparer la machine.
