N.C.N. 100 couteaux hélicoïdaux à coupe NC
Caractéristique structurelle:
- Il peut stocker 200 commandes d'unités, remplacer les spécifications de coupe rapidement et avec précision, changer les commandes sans arrêt, et permet aux ordinateurs en réseau de faciliter la gestion de la production.
- Les engrenages à arbre de couteau sont un durcissement par induction en acier forgé de précision, une transmission sans contre-réaction, une connexion sans clé avancée, une haute précision de transmission.
- La machine de coupe adopte une structure en spirale de couteau à lame d'acier incrustée, couteau dentelé. ciseaux, ciseaux, force de cisaillement, longue durée de vie de la lame
- Autour des rouleaux d'alimentation sont utilisés la façon de plateau d'engrenage solaire, la livraison en douceur, la pression uniformément, facile à écraser le plateau de plaque ou de provoquer un blocage
- Ce modèle est le stockage de l'énergie de freinage (freinage non dynamique), donc la consommation d'énergie dans le processus de production, la consommation moyenne d'électricité est 1/3 d'une machine de découpe NC ordinaire,économiser plus de 70% d'énergie pour atteindre l'objectif d'économiser de l'argent.
- Réglable de précision sans engrenage d'écart pour assurer un engagement précis de la lame, l'équilibre de marche.
- Utilisation d'une pompe à huile et d'un filtre à huile indépendants avec deux distributeurs de cuivre dans chaque position d'engrenage, lubrification et refroidissement
- Rouleau de couteau: acier forgé de bonne qualité, équilibré, avec une bonne stabilité.
Paramètres du diamètre du rouleau:
- Croix sur l'arbre du couteau: ¢ 216 mm
- Avant le diamètre inférieur du rouleau de transport ¢ 156 mm
- Après le diamètre inférieur du rouleau de transport: ¢ 156 mm
- Le diamètre avant du rouleau de plaque: ¢70 mm
- Le diamètre avant du rouleau de plaque: ¢70 mm
Remarque: après avoir été broyés les rouleaux, chrome dur plaqué (sur sauf sous l'arbre du couteau)
Moteurs de puissance et paramètres électriques:
- puissance du moteur principal:18Servo synchrone à courant alternatif complet de 0,5 kW
- Avant et après l'alimentation de la puissance du moteur:3KW ((Contrôle de fréquence)
- Puissance du moteur de la pompe à huile de lubrification:0.25KW
Principalement des pièces achetées, des matières premières et de l'origine:
| Nom des pièces principales |
Marques ou lieu d'origine |
Matériau et type |
| Servo-moteur à courant alternatif complet |
Shanghai futian |
18.5 kW |
| Moteur à fréquence d'alimentation |
Je suis Hebei Hengshui Yongshun. |
|
| roulement |
HRB, ZWZ, LYC |
En haut et en bas les roulements à rouleaux de couteau du Japon NSK |
| ceinture |
Allemagne OPTIBELT |
|
| En haut de la manche |
Je vous en prie. |
|
| Portant de ceinture de sécurité |
Zhejiang Wuhuan, sous le nom de |
|
| Contacteurs et relais, relais de taille moyenne |
France Schneider |
|
| Commutateur de proximité |
Japon OMRON |
|
| Système de commande par servo de cisaillement volant |
L'Amérique Emerson |
|
| Plaque de commande de mouvement |
Allemagne MKS-CT150 |
|
| Encodeur rotatif |
Wuxi Ruipu |
|
| Le moteur d'alimentation |
Delta de Taiwan |
|
| Interface homme-machine |
Taiwan WEINVIEW ou MCGS |
|
| Appareils solaires |
Chine du sud |
|
| Composants pneumatiques |
Zhejiang sonorCSM |
|
| Convertisseur de fréquence |
Le groupe Siemens |
|

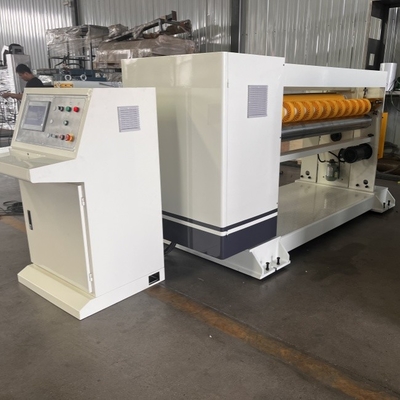

Image détaillée de la machine
Opération
操作
1 Allumez le système
2 E-STOP 急停
3 Éteignez le
4 Manuel/Automatique/automatique
5 réglage de la vitesse
Modifier la langue de l'opération: anglais ou 中文 ((chinois)
Allumez l' alimentation principale
Cliquez sur le bouton "Activer"
En mode automatique, la machine doit être connectée à un double facteur, et la machine réglera automatiquement la vitesse de fonctionnement.
En mode manuel, la vitesse de fonctionnement est réglée manuellement par le potentiomètre (la vitesse de fonctionnement doit être légèrement supérieure à la vitesse de la ligne de production)
Cliquez sur la commande de coupe NC
La définition de la "longueur de traitement" et de la "quantité de traitement".
Cliquez sur le bouton de démarrage de la machine, accélérez, la machine va commencer à fonctionner.
En définissant la nouvelle durée de traitement et la quantité de traitement, l'ordre sera modifié.
Notre entreprise
Emballage du produit
FAQ:
Q1: Êtes-vous une société commerciale ou un fabricant?
R1: Nous sommes fabricants.
Q2: Avez-vous votre propre équipe de R&D?
R2: Oui, nous pouvons personnaliser les produits selon vos exigences.
Q3: Quelle est la qualité?
A3: Nous avons le meilleur ingénieur professionnel et un système strict de contrôle qualité.
Q4: Pouvons-nous être votre distributeur?
R4: Nous recherchons un distributeur et un agent dans le monde entier.
Q5: Comment est le colis?
A5: le nombre de pointsFilms à bulles, plateaux métalliques et emballages en bois
Q6: Quel est le délai de livraison?
R6: Cela dépend de la quantité dont vous avez besoin.
