BMY-1500 Machine de découpe et de creusement semi-automatique par matériau moulé

BMY-1500 semi-automatique Je meurs.Coupeet le pliageMachines et appareils

I. Introduction à la machine:

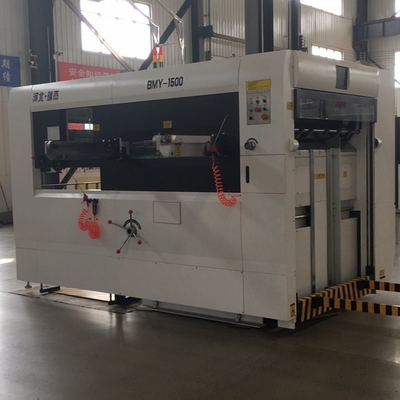

Le BMY-1500 Semi-Automatic Die Cutting and Creasing Machine est l'équipement principal pour la fabrication de boîtes de couleur, de cartons et de marques de papier.

Notre machine équipée de la poignée à haute intensité dents ouvertes, guide avant d'oscillation globale, guide de poussée automatique, structure d'intervalle de haute précision, plaque de verrouillage pneumatique, embrayage pneumatique,protection contre les surcharges et collecte automatique de papier, rend la distance d'alimentation du papier plus courte, la précision de positionnement est élevée, la découpe du matériau est stable, l'ordre de la collecte du papier, peut également faire la découpe du matériau sans pince.

Je suis...Je suis.... Composants et caractéristiques:

1.Partie d'alimentation en papier: papier pré-code, plateforme d'alimentation en papier, banc pneumatique.

Pré-papier de code:L'opérateur doit mettre le papier traité dans le chariot de papier pré-codifié,et remettre le chariot à la plate-forme d'alimentation en papier pour continuer le travail suivant lorsque le papier définit la limite inférieure.

Plateforme d'alimentation en papier:La distance d'ascension automatique peut être réglée en fonction de la quantité de papier, l'opération est facile et rapide.

Pour les véhicules à moteur à combustionL'opérateur se tient sur la plateforme de travail, réglant pneumatiquement la hauteur de la machine en fonction de la hauteur différente de l'opérateur, facile à utiliser, économisant du temps et des efforts.

2- Je me positionne.partie: le fle ront le guide, le côtéle guide.

Guide avant:Le guide latéral de balancement avant a un faible impact sur le bord du papier, une grande précision de positionnement,avec quatre ensembles d'interrupteur de fibre de précision (marque Taiwan Riko) pour vérifier le papier en place et éviter le gaspillage de papier.

Guide latéral:Vous pouvez choisir un guide latéral basé sur différents produits, pas besoin de remplacer les composants, facile et rapide à ajuster.

• Coupe à la matricepartie: pinceaus, découpe à la matricefeuillecadre, acier à découpe sous pressionplaque, structure de transmission, fond de l'hôteplateforme, la plateforme mobile et lehautplateforme, structure intermittente, frein à embrayage pneumatique.

La pression de coupe peut réguler l'ensemble et peut également réguler le bord de la pince avant séparément, le réducteur manuel est pratique et économe en main-d'œuvre.

Les détenteurs:Les poignées sont faites de haute résistance en alliage d'aluminium dur coulé de précision, avec une bonne rigidité, un matériau léger, une faible inertie, une grande résistance,peut transférer le papier avec précision et en douceur à grande vitesse. Guide avant unique de la pince, double positionnement et courbe de fonctionnement de la pince, faible bruit, haute précision et durable, le bord de la pince est de seulement 6 mm.

Pièces à couper sous pression:Le double renforcement du cadre de la feuille de coupe sous pression adopte un rail de guidage pneumatique de verrouillage et de roulement, une sécurité élevée, un fonctionnement facile.cadre de tôle à découpe sous pression avec plaque de suspension, rend le positionnement d'une plaque précis et solide, et peut être réutilisé, peut empêcher efficacement le prolapsus et la rupture de la plaque de découpe.

Plaque d'acier à découpe sous pression:La plaque d'acier 70CR traitée par traitement thermique spécial, bonne planéité, haute dureté, longue durée de vie.facile et économe en main d'œuvre.
Structure de la transmission:La nouvelle conception de la transmission permet la découpe de précision à haute vitesse.la connexion de roulement réduira l'espace de mouvement, éviter l'impact de l'engrenage de ver et du ver, haute pression de découpe, ont la fonction de haute pression.Les 4 coins de la plate-forme en mouvement est équipé d'un ressort tampon de décompression et de réduire l'usure de la machine, rend le fonctionnement de la machine plus stable.
Plateforme inférieure hôte, plateforme mobile et plateforme supérieure:Ces composants clés sont constitués de sable moulé en résine de fer ductile de haute résistance, haute résistance à la traction et bonne ténacité.
Structure intermittente:En utilisant une structure d'indexation parallèle ternaire à cames de haute précision, la courbe de cames est spécialement conçue, un grand angle de traverse, pour que la pince fonctionne plus stable.
Le frein à embrayage pneumatique:Contrôle du couple de transmission en réglant la pression de l'air, faible bruit, bonne performance de freinage.

4Partie de collecte de papier:Collecte automatique et quantitative du papier.

Papier d'alignement arrière, papier d'alignement latéralpour assurer l'alimentation automatique en papier ordonnée, la structure de la machine de collecte du papier est simple et rapide.trois fois plus rapide que le fonctionnement manuel, l'opération est simple et pratique.L'opérateur peut surveiller le papier d'alignement arrière devant la machine.Le papier d'alignement arrière est équipé d'un double interrupteur de détection pour surveiller l'ordre du papier.Il peut également prendre des échantillons lorsque la machine fonctionne.Il va alarmer automatiquement lorsque la collecte de papier atteint l'ordre pour rappeler à l'opérateur de remplacer la plateforme de collecte de papier.

Papier quantitatif:Peut régler la valeur arbitraire de 10 à 9999, il s'éteindra automatiquement lorsque le papier atteint la valeur définie.

5. Econtrôle électriquepartie:Mautor, PLC et interface homme-machine, système de commande électronique, toutes sortes de dispositifs de protection de la sécurité.

Moteur:Avec l'inverseur Fuji importé, le moteur de régulation de vitesse sans pas, rend le moteur principal économe en énergie, faible bruit.Le moteur réducteur d'alimentation et de collecte de papier choisissent moteur de décélération de freinage électromagnétique importé de Taiwan, avec des performances de sécurité élevées, une longue durée de vie et un faible bruit de fonctionnement.
PLC et interface homme-machine:Affichage numérique de la vitesse et de l'état de fonctionnement de la machine, le moteur principal est contrôlé par convertisseur de fréquence, le contrôle de vitesse sans pas rend le fonctionnement plus stable.Système d'affichage de l'interface homme-machine peut afficher toutes sortes de conditions de travail, localisation des défauts en temps opportun et solutions proposées.
Système de commande électrique:Processus de contrôle par microordinateur de contrôle automatique et de détection en temps réel de l'alimentation en papier, de la transmission du papier, de la découpe sous pression et de la collecte du papier.
Toutes sortes de dispositifs de protection de sécurité:La sonnerie d'alarme lorsque des problèmes surviennent, et éteint automatiquement la machine pour assurer la sécurité humaine.

6- Je vous en prie.Système d'abrication:Fun système de lubrification accroupi etle calendrierle système de lubrification.

Système de lubrification forcée:La pression d'huile et le réglage du débit sont pratiques, assurez-vous que l'alimentation en huile du moteur principal est normale et ne s'éteint pas lorsque la machine fonctionne.
Système de lubrification par synchronisation:La chaîne de transmission est lubrifiée par une brosse à huile et dispose d'un bouclier d'huile pour maintenir le nettoyage de la machine,Cal également faire lubrifiant d'huile quantitativement et le tempsLe système de lubrification de synchronisation réduit non seulement le bruit de la machine, mais assure également le fonctionnement stable de la machine.

III. Les États membresParamètres techniques:

Machine à découper à la matrice semi-automatique BMY-1500
