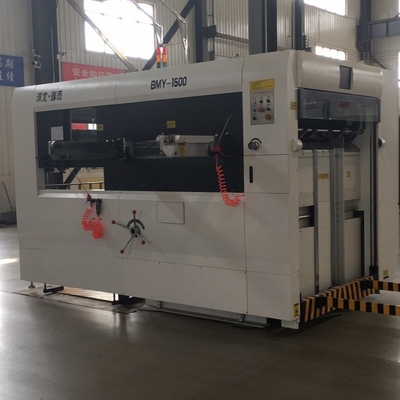

Machine de découpe et de creusement semi-automatique de carton ondulé BMY-1500

BMY-1500 semi-automatique MourirCoupeet rainageMachine

I. Présentation de la machine :

La machine de découpe et de rainage semi-automatique BMY-1500 est l'équipement principal pour la fabrication de boîtes de couleur, de cartons et de marques de papier.

Notre machine est équipée de dents ouvertes de pince de haute intensité, d'un guide avant d'oscillation global, d'un guide de poussée automatique, d'une structure d'intervalle de haute précision, d'une plaque de verrouillage pneumatique, d'un embrayage pneumatique, d'une protection contre les surcharges et d'une collecte automatique du papier, rend la distance d'alimentation du papier plus courte, une précision de positionnement élevée, une découpe stable, un ordre de collecte du papier, peut également effectuer une découpe sans pince.

jeje. Composants et fonctionnalités :

1.Partie d'alimentation en papier : Papier pré-codé, plate-forme d'alimentation en papier, banc pneumatique.

Pré-papier codé :Cylindre d'angle coulissant en aluminium, facile et rapide à utiliser. L'opérateur doit placer le papier traité dans le chariot à papier pré-codé et remettre le chariot sur la plate-forme d'alimentation en papier pour continuer le travail suivant lorsque le papier définit la limite inférieure.

Plate-forme d'alimentation en papier :La distance de montée automatique peut être réglée en fonction de la quantité de papier, l'opération est simple et rapide. Avec les caractéristiques d'une distance d'alimentation plus courte et d'une faible intensité de travail.

Banc pneumatique :L'opérateur se tient sur la plate-forme de travail, ajustant pneumatiquement la hauteur de la machine en fonction des différentes hauteurs de l'opérateur, facile à utiliser, économisant du temps et des efforts.

• Positionnementpartie: le fdevant guide, le côtéguide.

Guide avant :Le guide latéral oscillant avant global a un faible impact sur le bord du papier, une précision de positionnement élevée, avec quatre ensembles de commutateurs de fibre de précision (marque Taiwan Riko) pour vérifier le papier en place et éviter le gaspillage de papier.

Guide latéral :Vous pouvez choisir un guide latéral en fonction de différents produits, pas besoin de remplacer les composants, facile et rapide à régler.

• Découpepartie: pinces, découpefeuillecadre, acier de découpeplaque, structure de transmission, fond hôteplate-forme, la plateforme mobile et lesupérieurplate-forme, structure intermittente, frein d'embrayage pneumatique.

La pression de découpe peut être régulée globalement et peut également être régulée séparément par le bord de la pince avant, le réducteur manuel est pratique et permet d'économiser du travail.

Pinces :Les pinces sont fabriquées en alliage d'aluminium dur moulé de précision à haute résistance, avec une bonne rigidité, un matériau léger, une faible inertie, une haute résistance, peuvent transférer le papier avec précision et en douceur lors d'un fonctionnement à grande vitesse. Guide avant de la pince unique, double positionnement de découpe et courbe de fonctionnement de la came, faible bruit, haute précision et dernière durabilité, le bord de la pince n'est que de 6 mm.

Cadre de feuille de découpe :Le double renfort du cadre de tôle de découpe adopte un verrouillage pneumatique et un rail de guidage à roulement, une sécurité élevée et une opération facile. La plaque flottante en alliage d'aluminium dur, le cadre de tôle de découpe avec plaque de suspension, permet un positionnement de plaque précis et solide, et peut être réutilisé, peut empêcher efficacement le prolapsus et la rupture de la plaque de découpe.

Plaque d'acier de découpe :La plaque d'acier 70CR traitée par traitement thermique spécial, bonne planéité, dureté élevée, longue durée de vie. Le système personnalisé d'édition de fumée à coussin d'air permet à la plaque d'acier d'entrer et de sortir facilement et sans effort.
Structure de transmission :La nouvelle conception de transmission permet une découpe de précision à grande vitesse. L'entraînement principal adopte un engrenage à vis sans fin et une structure de bielle de vilebrequin conçue de manière spécialisée, la connexion du coussinet de roulement réduira l'espace de mouvement, évitera l'impact de l'engrenage à vis sans fin et de la vis sans fin, une pression de découpe élevée, aura la fonction de haute pression. Les 4 coins de la plate-forme mobile sont équipés d'un ressort tampon de décompression et réduisent l'usure de la machine, ce qui rend la machine plus stable.
Plateforme inférieure hôte, plateforme mobile et plateforme supérieure :Ces composants clés sont fabriqués en moulage au sable de résine de fonte ductile à haute résistance, haute résistance à la traction et bonne ténacité.
Structure intermittente :Utilisant une structure d'indexation de came ternaire parallèle de haute précision, la courbe de came est spécialement conçue, un grand angle de traversée permet à la pince de fonctionner plus régulièrement.
Frein d'embrayage pneumatique :Contrôlez le couple de transmission en ajustant la pression de l'air, faible bruit, bonnes performances de freinage. Arrêt automatique de la machine lorsque la protection contre les surcharges de la machine est utilisée pour éviter que l'accident ne se produise.

4. Pièce de collecte de papier:Collecte automatique et quantitative du papier.

Papier d'alignement arrière, papier d'alignement latéralpour assurer l'alimentation automatique du papier, la structure de la machine de collecte de papier est simple et rapide. Papier d'alignement arrière ajusté électriquement, trois fois plus rapide que le fonctionnement manuel, l'opération est simple et pratique. L'opérateur peut surveiller le papier d'alignement arrière devant la machine. Le papier d'alignement arrière est équipé d'un double interrupteur de détection pour surveiller le papier dans l'ordre. Il peut également prélever des échantillons lorsque la machine est en marche. Il déclenchera automatiquement une alarme lorsque la collecte du papier atteint l'ordre pour rappeler à l'opérateur de remplacer la plate-forme de collecte du papier.

Papier quantitatif :Peut définir la valeur arbitraire de 10 à 9999, elle s'éteindra automatiquement lorsque le papier atteint la valeur définie.

5. Econtrôle électriquepartie:MMoteur, PLC et interface homme-machine, système de contrôle électronique, toutes sortes de dispositifs de protection de sécurité.

Moteur:Avec le moteur de contrôle de vitesse continu de l'onduleur Fuji importé, le moteur principal permet d'économiser de l'énergie et un faible bruit. Le moteur réducteur d'alimentation et de collecte du papier choisit un moteur de décélération de freinage électromagnétique importé de Taiwan, avec des performances de sécurité élevées, une longue durée de vie et un faible bruit de fonctionnement.
Interface automate et homme-machine :Affichage numérique de la vitesse et de l'état de fonctionnement de la machine, le moteur principal est contrôlé par un convertisseur de fréquence, le contrôle de la vitesse en continu rend le fonctionnement plus stable. Le système d'affichage d'interface homme-machine peut afficher toutes sortes de conditions de travail, la localisation des défauts en temps opportun et les solutions proposées.
Système de contrôle électrique :Processus de contrôle par micro-ordinateur de contrôle automatique et de détection en temps réel depuis l'alimentation du papier, la transmission du papier, la découpe, la collecte du papier.
Toutes sortes de dispositifs de protection de sécurité :Alarme sonore en cas de problème et extinction automatique de la machine pour garantir la sécurité humaine.

6. Lsystème de lubrification :Fsystème de lubrification forcé ettimingsystème de lubrification.

Système de lubrification forcée :Le réglage de la pression d'huile et du débit est pratique, assurez-vous que l'huile d'entraînement principale s'alimente normalement et ne coupe pas la machine lors du fonctionnement.
Système de lubrification de distribution :Connecté au contrôleur programmable de l'hôte, permet le contrôle automatique de la fonction de lubrification. Chaîne de transmission lubrifiée par une brosse à huile et dotée d'un bouclier d'huile pour maintenir le nettoyage de la machine, elle effectue également une lubrification à l'huile quantitativement et temporellement, évite les dommages à la machine en raison du manque d'alimentation manuelle. Le système de lubrification de synchronisation réduit non seulement le bruit de la machine, mais garantit également un fonctionnement stable de la machine.

III.Paramètres techniques :

Machine de découpe et de pliage semi-automatique BMY-1500

IV. Pièces principales, disposition des matériaux et des appareils :

Nous sommes un fabricant professionnel de machines à carton dans le nord de la Chine et disposons de la technologie parfaite pour développer une conception selon les exigences de nos clients. La machine Ruijie dispose d'un système de garantie de qualité parfait et nos ingénieurs ont une riche expérience d'installation et pourraient également fournir un service professionnel à nos clients du monde entier.

Nos machines ont été exportées dans plus d'une vingtaine de pays différents comme l'Ukraine, la Russie, le Mexique, l'Allemagne...

Nous coopérerons sincèrement avec tous les clients et fournirons notre meilleur service.

Notre entreprise

Emballage du produit

FAQ :
Q1 : Comment est la garantie de la machine ?
R : Période de garantie : 12 mois à compter de la date d’expédition de la machine. La garantie ne sera pas valable si la machine est sujette à une mauvaise utilisation, à des dommages accidentels ou à une erreur de l'opérateur. Pendant la période de validité, nous fournirons des pièces de rechange. Si vous avez d'autres questions, veuillez nous contacter et nous vous répondrons via des photos et des vidéos du produit pour clarifier chaque détail.
Q2 : Qu'en est-il du service après-vente ?
R : 1) TM en ligne 24 heures sur 24, contactez également par e-mail, skype, wechat, WhatsApp, etc.
2) Pour résoudre les problèmes avec les vidéos/images.
3) Garantie d'un an pour le changement de pièces de rechange.
Q3 : Est-ce que le paiement est sûr pour moi puisque nous sommes la première coopération ?
R: nous pouvons faire l'assurance commerciale, qui garantira la réception de vos produits, nous acceptons également d'autres moyens de paiement sûrs comme vous le souhaitez.
Q4 : Quelle est votre quantité minimum de commande, pouvez-vous m'envoyer des échantillons ?
R : Notre quantité minimale est de 1 ensemble, car notre produit est un équipement de machinerie, il est difficile de vous envoyer des échantillons, si vous avez des questions sur les produits, n'hésitez pas à nous contacter pour plus de détails, nous sommes heureux de vous fournir plus d'informations telles que des spécifications, des vidéos, etc.
