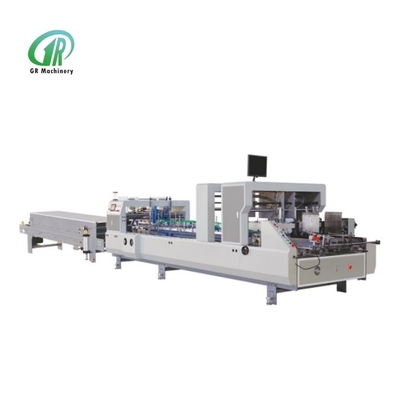

Collageur automatique à haute vitesse de boîte à dossiers à correction unique avec système d'entraînement indépendant d'alimentation en papier

Colleuse automatique de dossiers de boîtes à grande vitesse à correction unique

I. Présentation de la machine

1. Présentation de la colleuse de dossiers à grande vitesse à correction unique automatique

Cette série de plieuses-colleuses est une plieuse-colleuse à grande vitesse personnalisée par notre société en fonction des besoins de production de différents types de boîtes dans le processus de production réel de nos clients. Prendre les produits des clients comme point de départ et fournir des solutions professionnelles et sur mesure pour maximiser la valeur de vos produits est la mission de Jinnuo. Avec de nombreuses années d'expérience dans le domaine de l'emballage, il est de notre devoir de répondre autant que possible aux besoins de nos clients.

Cette série de colleuses de dossiers à grande vitesse est équipée d'un système d'entraînement d'alimentation en papier indépendant, d'un système de correction unique, d'un système de contrôle d'interface homme-machine à écran tactile PLC, d'un système de séparation de papier vibrant d'alimentation en papier, d'un système de télécommande sans fil, d'un système de réglage électrique indépendant de chaque plaque de guidage, d'un système de surveillance de moniteur LCD de 19 pouces.

Cette série de plieuses-colleuses à grande vitesse convient principalement aux petits emballages, tels que les cosmétiques, les médicaments, les boîtes de vin, les sacs pour CD, les sacs express, les boîtes à quatre coins et hexagonales, les autres emballages en carton et micro-ondulé (différentes machines peuvent être personnalisées en fonction des différents types de boîtes). Le processus de fabrication des boîtes est entièrement automatisé selon différents modèles de boîtes, depuis l'alimentation du papier, le pré-pliage, le pliage du fond, le collage, le pliage jusqu'à la collecte. Et l'ensemble du processus est continu, stable et fiable, avec une vitesse de travail élevée et une faible consommation d'énergie, un fonctionnement simple et pratique ; en même temps, il présente les avantages d'une belle apparence, d'une structure compacte et nouvelle, d'un faible bruit et d'une longue durée de vie. C'est un équipement de formation de cartons idéal.

2. Caractéristiques de la machine et introduction à chaque pièce

①Équipement global :

a.La base de la machine est constituée d'une plaque d'acier intégrée. L'épaisseur du panneau mural principal est de 16 mm. Tous adoptent la technologie de découpe laser et ont subi un traitement à froid et thermique. L'ensemble de la machine a une bonne rigidité.

B. L'ensemble de la machine adopte une conception modulaire, avec une sélection de fonctions flexible. Les modules peuvent être sélectionnés en fonction des exigences du client en matière de type de boîtier.

c.La transmission de la machine adopte une chaîne de coentreprise sino-étrangère, qui a une transmission à grande vitesse, précise et stable, un bruit minimum et une longue durée de vie.

d.La machine a une bonne stabilité et la vitesse peut atteindre 220 m/min

Département d'alimentation en papier :

e.La section d'alimentation en papier adopte un moteur indépendant pour l'alimentation en papier, ce qui rend l'alimentation en papier plus facile et plus fluide.

f.3 ensembles de couteaux d'alimentation en papier pour répondre aux besoins d'alimentation en papier de différentes boîtes de poids.

g.Le rail à plusieurs niveaux assure la verticalité du carton et garantit que l'alimentation du papier n'est pas biaisée. La structure unique rend l'ajustement du carton facile et pratique.

h.Le levage pneumatique des couteaux réduit le temps de réglage et de changement de boîte.

i.Le dispositif de vibration coopère avec le moteur pour alimenter correctement le papier rapidement, facilement, en continu et automatiquement.

j.La bande d'alimentation en papier adopte une bande transporteuse annulaire sans soudure pour tendons de bœuf, qui présente une forte résistance à l'usure. Dans le même temps, la structure de la machine adopte une transmission indépendante, ce qui rend le remplacement ultérieur de la bande transporteuse d'alimentation en papier très pratique et rapide.

②Cylindre de pâte inférieur :

a.Le cylindre de pâte inférieur est configuré avec un gauche et un droit, et différentes épaisseurs de roue en caoutchouc peuvent être équipées en fonction de la largeur de l'ouverture de colle du type de boîte du client.

B. Le cylindre de pâte est fabriqué en acier inoxydable solide et durable. Et après avoir fini. La quantité de colle peut

être contrôlé avec précision pour garantir que la partie de fonctionnement à grande vitesse de la colle.

③La partie pliante :

a.Les côtés gauche et droit complètent le deuxième pli à 180 degrés. Le quatrième pli est complètement combiné à 180 degrés.

b.La partie pliante du système de correction différentielle, la conception spéciale de la partie pliante de la vitesse de la bande transporteuse gauche et droite peuvent être ajustées pour assurer un transport en ligne droite. Peut réduire efficacement le cas des ciseaux formant des boîtes.

c.La courroie de poulie de la rangée supérieure de la partie pliante est équipée d'un dispositif électrique pour obtenir la différence de vitesse entre les courroies supérieure et inférieure, ce qui entraîne un glissement du carton.

d.Équipé d'un ensemble de couteaux pliants gauche et droit.

④Partie de transfert de pression :

A. Papier de coup de pied automatique de compteur photoélectrique, système de pulvérisation d'eau à double usage. Et un dispositif de détection des bouchons en papier.

b.Les courroies supérieure et inférieure sont librement télescopiques et faciles à ajuster, ce qui rend le carton de chaque forme empilé plus proprement et plus facilement lors de l'entrée dans la partie de transport.

c.Équipé d'un dispositif de tapotement mécanique, de sorte qu'il n'y aura pas de phénomène de ciseaux dans la production de cartons plats express. Et la transmission mécanique présente les caractéristiques d’une durée de vie longue et stable.

⑤Partie de transport :

a.Le panneau mural principal de la partie de transport adopte 12 mm et adopte la technologie de découpe laser, et est traité par le froid et le chaud, et la machine a une bonne rigidité. La longueur de transport atteint 6 m et la conception longue distance peut prolonger le temps de liaison du carton et améliorer la qualité de liaison du carton.

b. La régulation de la pression pneumatique, facile à régler, peut assurer efficacement la pression uniforme de l'ajustement.

c.Commutateur automatique et manuel à deux modes en un clic, pour s'adapter aux besoins de production de différents types de boîtes.

d.La conception modulaire indépendante supérieure et inférieure de la partie de transport peut se déplacer relativement vers l'avant et vers l'arrière pour s'adapter à une variété de boîtes de différentes longueurs.

⑥système électrique :

a.La machine est contrôlée par PLC, facile à utiliser ; Le PLC et l'écran tactile adoptent la célèbre marque chinoise Inwitten, stable et fiable, avec un faible taux d'échec. L'ensemble de la machine adopte un convertisseur multifréquence et le contrôle est plus flexible et plus pratique.

B. Le moteur d'entraînement principal adopte un moteur de conversion de fréquence, qui présente les avantages d'une économie d'énergie et d'un rendement élevé, d'une large plage de réglage de la vitesse, d'un démarrage et d'un freinage stables, améliorant l'efficacité de la production et réduisant les coûts de maintenance des équipements mécaniques.

c.La disposition du panneau de commande est raisonnable et chaque module dispose d'un panneau de commande.

d.Le moniteur LCD de 19 pouces peut surveiller le processus de production de la machine dans le département d'alimentation en papier, ce qui permet au capitaine de vérifier plus facilement l'ensemble du processus de fonctionnement.

JE.Ttechnique spécification

Notre entreprise


Emballage du produit


FAQ :
Q1 : Comment est la garantie de la machine ?
R : Période de garantie : 12 mois à compter de la date d’expédition de la machine. La garantie ne sera pas valable si la machine est sujette à une mauvaise utilisation, à des dommages accidentels ou à une erreur de l'opérateur. Pendant la période de validité, nous fournirons des pièces de rechange. Si vous avez d'autres questions, veuillez nous contacter et nous vous répondrons via des photos et des vidéos du produit pour clarifier chaque détail.
Q2 : Qu'en est-il du service après-vente ?
R : 1) TM en ligne 24 heures sur 24, contactez également par e-mail, skype, wechat, WhatsApp, etc.
2) Pour résoudre les problèmes avec les vidéos/images.
3) Garantie d'un an pour le changement de pièces de rechange.
Q3 : Est-ce que le paiement est sûr pour moi puisque nous sommes la première coopération ?
R: nous pouvons faire l'assurance commerciale, qui garantira la réception de vos produits, nous acceptons également d'autres moyens de paiement sûrs comme vous le souhaitez.
Q4 : Quelle est votre quantité minimum de commande, pouvez-vous m'envoyer des échantillons ?
R : Notre quantité minimale est de 1 ensemble, car notre produit est un équipement de machinerie, il est difficile de vous envoyer des échantillons, si vous avez des questions sur les produits, n'hésitez pas à nous contacter pour plus de détails, nous sommes heureux de vous fournir plus d'informations telles que des spécifications, des vidéos, etc.
