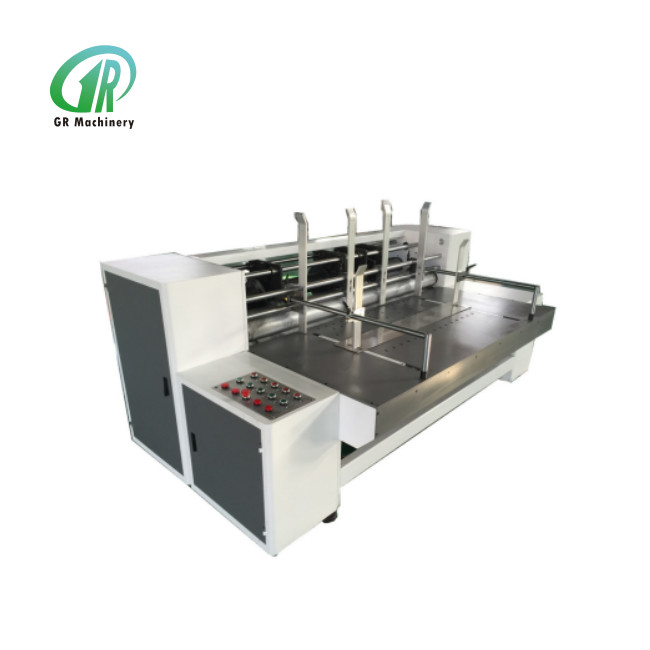

Machine de formage automatique de boîtes de carton de type 2000

Machine de formage automatique de fentes pour boîtes en carton

JE.Introduction

La machine adopte un système d'alimentation auxiliaire en carton par adsorption sous vide (le volume d'air est réglable), avec la fonction qui peut compléter le rainurage, la coupe d'angle, le refendage, le rainage, etc. du carton ondulé en une seule fois. La profondeur de rainurage de cette machine est deréglage électrique, et équipé de la lecture de l'échelle. Le réglage de la phase de rainurage s'effectue sur la structure de l'engrenage planétaire, en adoptant leélectriqueordinateurtapez 360 degrésajustement, et le disque du couteau à rainurer supérieur et inférieur et les roues de rainage peuvent se déplacer de manière synchrone vers la gauche ou la droite (remarque : un outil spécial pour ajuster le mouvement), il est facile à utiliser et à entretenir, compact, ce qui est un professionnel compte tenu du petit équipement de formage de fentes de carton.

II. Principales caractéristiques de structure et de fonction

1. Le rouleau d'alimentation en papier adopte un rouleau à motifs, la pression du rouleau d'alimentation adopte un réglage de roue excentrique avec des roues excentriques gauche et droite, peut ajuster la pression de manière synchrone.

2. Le département d'alimentation par coup de pied arrière adopte les deux côtés et les déflecteurs arrière pour fixer le carton, afin d'éviter l'erreur de fente qui rend le carton supérieur égaré lors de la poussée du carton, peut s'adapter à chaque type de carton de qualité différente et envoyer du papier stable et précis.

3. Les disques de couteaux à rainurer adoptent un traitement entièrement en acier, les couteaux à rainurer adoptent des couteaux en demi-cercle en forme d'arc en dents de scie pour rainurer et éliminer les déchets, le carton entre dans le rouleau de refendage après le rainurage, les couteaux à refendre coupent soigneusement les deux côtés du carton. (remarque : la roue de pressage et les couteaux à refendre sont installés dans le même rouleau, pratique à régler)

4. Le carton est envoyé par six arbres de transmission après le rainurage, la coupe des coins, le rainage et le refendage. Cette puissance de machine est équipée du contrôleur de vitesse de fréquence (la vitesse est réglable librement), adoptant le convertisseur de fréquence JTE.

5. Cette machine adopte un réglage de phase d'engrenage planétaire électrique pour ajuster la taille du carton, peut s'ajuster sans s'arrêter.

III. Structure de la machine

1 -- déflecteur d'alimentation latéral 2 -- déflecteur d'alimentation arrière 3 -- déflecteur d'alimentation avant

(Photo A)

4 --- disque de couteau à rainurer 5 --- disque de coupe d'angle 6 --- dispositif de pressage du papier

7 --- panneau de boutons avant 8 --- panneau de boutons arrière

(ImageB)

IV.Fonctionnement des machines

1. Choisissez le carton ondulé que vous souhaitez traiter, ajustez le déflecteur d'alimentation latéral (1 sur l'image A). Méthode de réglage : desserrez les vis dans le cercle de l'image ci-dessous, déplacez les deux déflecteurs d'alimentation latéraux (1 sur l'image A) à droite ou à gauche, ajustez la distance entre les deux déflecteurs latéraux en fonction de la longueur du carton, après avoir terminé le réglage, serrez la vis et fixez les déflecteurs.

2. Ajustez le déflecteur d'alimentation arrière (2 sur l'image A), méthode de réglage : desserrez les vis dans le cercle de l'image ci-dessous, déplacez les deux déflecteurs d'alimentation arrière (2 sur l'image A) vers l'avant ou vers l'arrière, ajustez les positions appropriées en fonction de la largeur du carton, après avoir terminé le réglage, serrez la vis et fixez les déflecteurs.

3. Ajustez le jeu d'alimentation en fonction de l'épaisseur du carton : desserrez les vis dans le cercle de l'image ci-dessous, déplacez les déflecteurs d'alimentation avant (3 sur l'image A) de haut en bas, faites en sorte que la distance entre le bas du déflecteur et la table d'alimentation soit 1,5 fois l'épaisseur du carton. (lors de l'alimentation du carton, peut faire passer le papier inférieur et arrêter l'avant-dernier)

4. Selon l'épaisseur du carton, ajuster le jeu des rouleaux d'alimentation, des roues de rainage et des disques de couteaux à rainurer, pour alimenter, plier et rainurer le carton en douceur. Méthode de réglage : ouvrez la porte de sécurité à gauche de la machine, il y a trois dispositifs de réglage de vis sans fin de turbine, celui du haut sert à régler le jeu entre les rouleaux d'alimentation, celui du milieu sert à régler le jeu entre les roues de rainage, celui du bas sert à régler le jeu entre les disques des couteaux à rainurer.

5. Connectez la ligne électrique, chargez la machine en électricité.

6. Démarrez la machine dans le panneau de boutons avant (7 sur l'image B), comme sur l'image ci-dessous, sur l'image 1, la machine est éteinte (pendant ce temps, le bouton « arrêt urgent » est enfoncé), desserrez le « arrêt urgent », puis le voyant « indicateur d'alimentation » allumé, appuyez sur « ordinateur principal allumé », pour démarrer la machine, le voyant « indicateur principal » est allumé, comme sur l'image 2.

(photo 1)

(photo 2)

FPanneau de boutons avant

1. Placez le carton sur la table d'alimentation qui a été ajustée, ajustez les trois disques de couteau à rainurer et un disque de couteau à couper les coins, en fonction de la bonne position de fente et de coupe des coins du carton. La méthode de réglage comme ci-dessous : dans le panneau de boutons arrière (8 sur l'image B), actionnez les deux boutons « jog positif » et « jog négatif » dans le cercle de l'image 3, faites pivoter le disque du couteau et faites le trou de vis à l'extérieur, comme le montre l'image 4, desserrez les vis avec une clé, puis comme l'image 5, faites tourner la clé et faites déplacer le disque du couteau vers la droite ou la gauche jusqu'à la position de fente ou de coupe d'angle appropriée, lors du déplacement, les disques de couteau supérieur et inférieur et la roue de rainage correspondante. se déplacera de manière synchrone. Le réglage des trois autres disques à couteaux est le même.

(photo 3)

(photo 4)

(photo 5)

2. Réglage de la hauteur de la boîte : en fonction de la hauteur de la boîte qui sera produite, dans le panneau de boutons arrière (8 sur l'image B), en utilisant "hauteur de la boîte +" et "hauteur de la boîte -" deux boutons (la partie circulaire dans l'image ci-dessous) pour régler la distance entre le couteau et le couteau dans le disque du couteau, cela signifie également la hauteur de la boîte. Il y a une échelle graduée dans chaque disque de couteau, un réglage facile et précis.

3. Sur le panneau de boutons avant (7 sur l'image B), comme ci-dessous sur l'image 6, appuyez sur le bouton « ventilateur de tirage allumé », le voyant « indicateur de ventilateur de tirage » allumé, pour démarrer le ventilateur, tournez le bouton « vitesse de l'ordinateur central » pour accélérer la vitesse à partir de zéro. Testez pour alimenter un morceau de carton, en fonction de la position réelle de rainurage et de coupe des coins, pour ajuster la phase. Le réglage de la phase dans le panneau de boutons arrière (8 sur l'image B), à l'aide des deux boutons « phase carton + » et « phase carton - » qui sont encerclés sur l'image 8 pour régler.

(photo 6)

(photo 7)

(photo 8)

4. Après avoir terminé le réglage, vous pouvez déplacer chaque dispositif de pressage du papier (6 sur l'image B) entre deux disques à couteaux, comme sur l'image ci-dessous, puis démarrer la production en volume de boîtes en carton.

La pièce de réglage optionnelle lors de l'alimentation du carton de grande longueur ou de grande largeur :

1. Lorsque la longueur du carton est grande, vous pouvez déplacer le déflecteur d'alimentation avant (3 sur l'image A) vers la droite ou la gauche. Méthode de réglage : desserrez les vis dans le cercle de l'image ci-dessous, déplacez les deux déflecteurs d'alimentation avant (3 sur l'image A), ajustez les déflecteurs d'alimentation avant aux positions appropriées en fonction de la longueur du carton, après avoir terminé le réglage, serrez la vis et fixez les déflecteurs.

2. Lorsque la largeur du carton est grande, il faut ajuster la plage d'aspiration de la table d'alimentation : placez d'abord un morceau de carton sur la table d'alimentation, et mettez la machine à basse vitesse, vérifiez la plage de marche de la plaque de poussée (la partie rectangulaire dans l'image ci-dessous). Assurez-vous que la plaque de poussée ne touche pas le carton lorsque la plaque de poussée déplace le bord extrême de la machine, elle peut alors pousser le carton et le faire avancer. S'il est nécessaire d'ajuster la position de la plaque de poussée, desserrez les vis encerclées dans l'image ci-dessous, trouvez un trou de vis approprié dans une position plus latérale, fixez la plaque de poussée.

V. Pièces faciles à porter et méthode de remplacement

1. Remplacement du couteau à rainurer et du couteau à découper les coins :

Comme le montre l'image ci-dessous, desserrez la vis de la pièce qui doit être remplacée, puis retirez le couteau, installez le nouveau couteau et fixez la vis. Si la vis est à l'intérieur, vous pouvez déplacer le « jogging positif » ou le « jogging négatif » dans le panneau de boutons arrière (8 sur l'image B), faire tourner la vis à l'extérieur, pratique à démonter.

2. Remplacez la bande de ramassage des déchets : comme indiqué dans l'image ci-dessous, desserrez la vis dans le trou à l'aide de la clé, puis retirez la bande d'acier.

VI. Entretien des machines

1. Vérifiez régulièrement les roulements de la machine et nettoyez-les une fois tous les six mois à un an. Les autres pièces de connexion doivent ajouter de l'huile moteur tous les six mois.

2. Avant de démarrer la machine, vérifiez s'il y a des impuretés à l'intérieur, s'il y a des pièces usées ou cassées, après vérification et aucune anomalie, puis démarrez la machine. La machine doit rester propre et bien rangée pendant longtemps.

VII. Garantie machine et service après-vente

1. Cette machine a une garantie d'un an pour toute la structure, sans compter les couteaux, les rouleaux en caoutchouc, etc., les pièces faciles à porter. Pendant la période de garantie, à l'exception des pièces faciles à porter et des dommages causés par un mauvais fonctionnement, s'il y a un problème avec les éléments électriques, les engrenages, les roulements, etc., les pièces de structure, nous fournirons gratuitement les pièces remplacées.

2. Au-delà de la période de garantie, si des pièces sont endommagées ou cassées, nous serons payés pour fournir la pièce remplacée.

3. Pour tous les problèmes d'exploitation, de maintenance, etc. en production, notre société fournira gratuitement la solution technique et aidera nos clients.
