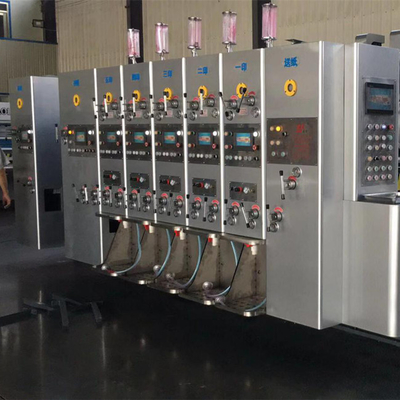

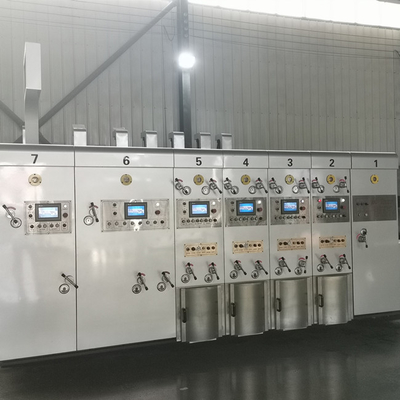

Machine d'impression ondulée automatisée de Flexo de carton de 4 couleurs rainant le découpage

Machine d'impression ridée 4 par couleurs automatique de Flexo de carton rainant le découpage

Description de produit :

Pièce de conducteur :

1. Conducteur de rebord avant :
1) type système de alimentation de rebord avant, opération facile, haute précision de quatre roues de rangées.
2) les roues de rebord avant adoptent la marque de Maxdura de Taïwan, résistant à l'usure durable.
3) 7.5kw fan, alimentation-papier auxiliaire d'aspiration d'air, selon le degré de recourbement du conseil, volume de l'air réglable pour assurer l'alimentation-papier sans heurt. Contrôle de fréquence variable le volume de l'air.
4) les positions des cloisons gauches et droites sont réglées électriquement par la tige de vis, il est commode et rapide ajuster que. La position du dégagement supérieur et inférieur de la cloison avant est manuellement ajustée séparément.
5) avec la fonction d'alimentation de saut, choisissez la fonction d'alimentation de saut selon les besoins d'assurer le traitement du conseil de grande taille. Le levage et la chute de papier de papier adoptent le cylindre pour pousser l'action rapidement et pour sauver l'effort.
6) l'ordinateur central adopte la conversion de fréquence commandent le début de machine, courses sans à-coup, et peuvent économiser 30% d'énergie.
7) a équipé le commutateur de commande de couplage qui est relié à l'unité de découpage, pour réaliser l'arrêt urgent, pour cesser d'alimenter ou reprendre l'alimentation, l'essai en avant et inverse, l'essai de phase de chaque unité, et l'opération plus humanisée.
8) le cadre de papier arrière peut contrôle électrique le mouvement de position, accélèrent l'ajustement.
9) dispositif de dépoussiérage : équipé de la brosse et de la fan de haute qualité de dépoussiérage 4kw, il peut enlever des impuretés sur la surface impression du carton en grande quantité et améliorer la qualité impression.
10) ajustement de manuel de la position arrière de cloison.
11) Compteur d'alimentation-papier, ensemble et quantité de production d'affichage.

2 . Séparation et combinaison d'unité.
1) la séparation électrique de boîtier de commande et la combinaison avec une sonnette d'alarme, et l'alarme seront sans interruption retenties pendant le voyage mobile pour assurer la sécurité des opérateurs.
2) l'axe de transmission est équipé d'un embrayage de sécurité pour éviter des dommages de la machine due au misoperation (quand la machine n'est pas fermée à clef, l'ordinateur central ne peut pas commencer l'opération).
3) dispositif pneumatique de couplage.
4) dispositif de protection à moteur de démarrage de centre serveur.
3. Rouleau d'alimentation-papier
1)Le diamètre extérieur est 155mm.
2)Tubes et tuyaux sans soudure, en acier, enduits du caoutchouc résistant à l'usure, et correction équilibrée.
3)Le diamètre du rouleau de gaufrage de alimentation inférieur est 155mm, et électrodéposition de chrome.
4)Le dégagement des rouleaux de départ de papier est manuellement ajusté par le corps à verrouillage automatique bipolaire d'engrenage à vis sans fin, et le dégagement est ajusté par la vitesse excentrique, identifiée par l'échelle.
4. Automobile de nouveau au dispositif zéro
1) l'unité d'alimentation, unité d'impression sont automatiquement remises à zéro.
2) généralement le carton est équipé du dispositif de mise à zéro automatique, qui peut être ajusté sur la position correcte par deux morceaux de carton de impression de essai, pour réduire les déchets du carton.


Unité d'impression

1. Rouleau d'impression
1) le diamètre extérieur de 410mm.
2) matériel de plaque d'acier, rectification superficielle, électrodéposition de chrome dure.
3) correction d'équilibre, bon fonctionnement.
4) la roue à cliquet a fixé le rouleau qui installent la plaque d'impression.
5) la cannelure entière de plat de format, appropriée à la version accrochante de 9mm s'appliquera.
6) la charge et décharger la plaque d'impression, font des tours positifs et négatifs par le commutateur de pied électrique.
7) ajustement manuel transversal de rouleau d'impression, la gamme de 2-5mm.
2. Rouleau de presse typographique
1) le diamètre extérieur est 175mm.
2) rectification superficielle de tuyau d'acier, électrodéposition de chrome dure.
3) correction d'équilibre, bon fonctionnement.
4) l'espace du rouleau de presse typographique est manuellement ajusté par le corps à verrouillage automatique bipolaire d'engrenage à vis sans fin, et l'espace est ajusté par la vitesse excentrique, identifiée par l'échelle.
3. Anilox en acier (fait par la société de Haili à partir de la province de Jiangsu)
1) le diamètre extérieur de 215mm.
2) la surface de tuyau d'acier adopte le processus avancé de chromage, qui est dur, lisse et résistant à l'usure.
3) le point est cohérent et l'encre est même.
4) prolongent la durée de vie de la plaque d'impression et du rouleau en caoutchouc.
5) la volute à verrouillage automatique bipolaire est adoptée pour ajuster manuellement le dégagement de rouleau d'anilox, et la douille en acier excentrique est utilisée pour ajuster le dégagement, et l'échelle est marquée.
4. Rouleau en caoutchouc
1) le diamètre extérieur est 205mm. (fait par le chunfeng de jizhou.)
2) la surface du tube en acier est couverte de caoutchouc résistant à l'usure.
3) meulage spécial dans le rouleau en caoutchouc, bon effet de transfert d'encre.
4) le corps à verrouillage automatique bipolaire d'engrenage à vis sans fin est adopté pour ajuster manuellement le dégagement entre l'anilox et le rouleau en caoutchouc, et la vitesse excentrique est utilisée pour ajuster le dégagement, et l'échelle est marquée.
5. Rouleau de guidage de fin papier supérieure et
1) rouleau supérieur : diamètre extérieur 86mm, tuyau sans couture, avec quatre roues de papier.
2) rouleau inférieur : diamètre extérieur 155mm, tuyau d'acier sans couture, rectification superficielle, chromage dur.
3) le dégagement des rouleaux de départ de papier est manuellement ajusté par le corps à verrouillage automatique bipolaire d'engrenage à vis sans fin, et le dégagement est ajusté par la vitesse excentrique, identifiée par l'échelle.
6. Dispositif de réglage de phase
1) structure d'engrenage planétaire.
2) la phase de impression adopte l'ajustement numérique électrique de 360 degrés de micro-ordinateur d'affichage à cristaux liquides. (réglable pour l'opération et l'arrêt).
3) position latérale de manuel, distance réglable de +/-5mm.
4) le rouleau de plaque d'impression adopte le micro-ordinateur d'affichage à cristaux liquides pour ajuster la phase, qui peut remettre à zéro pour mettre à zéro et ajuster le plat rapidement avec la haute précision.
7. Système de réutilisation d'encre
1) pompe à diaphragme pneumatique, offre stable d'encre, fonctionnement et entretien facile.
2) tamis filtrant d'encre, impuretés de filtre.
8. Impression du dispositif de difficulté de phase
1) mécanisme pneumatique de frein.
2) quand les unités sont séparées ou en cours d'ajustement de phase, le mécanisme de frein limite la rotation de la machine, maintient le point fixe de la position originale de vitesse.


Rainant l'unité (plein ajustement d'ordinateur)

1. L'écran tactile d'ordinateur est adopté
Par le PLC et l'encodeur rotatoire, la détection et l'ajustement automatiques peuvent être faits. Des ordres de stockage peuvent être appelés.
2. Plein ajustement d'ordinateur
En plus d'à l'aide de l'écran tactile d'ordinateur, ajustez la taille axiale de direction et de boîte de chaque siège de coupeur par le PLC et l'encodeur rotatoire. Des boutons de contrôle électrique peuvent également être utilisés pour ajuster la direction axiale de chaque siège de coupeur et la taille de la boîte.
3. Entaillage de l'ajustement de phase
1) rainant l'ajustement de phase adopte l'ajustement numérique électrique de 360 ° de controland de conversion de fréquence d'écran tactile de PLC (le mouvement et arrêter tout peut être ajusté).
2) dispositif de mise à zéro de phase pour assurer à position cohérente de fente.
4. section Pré-se plissante
1) le diamètre Pré-se plissant 110mm d'axe, adoptent le tuyau d'acier sans couture de haute qualité. Rectification superficielle, correction d'équilibre dynamique, électrodéposition de chrome dure, rotation sans heurt.
2) la roue pré-se plissante adopte la technologie de pointe pour améliorer la grande roue pré-se plissante, de sorte que le carton ne soit pas cassé quand pli la ligne.
5. Section se plissante de roue
1) le diamètre du rouleau se plissant est 124mm, et le tuyau d'acier sans couture de haute qualité est adopté. Rectification superficielle, correction d'équilibre dynamique, électrodéposition de chrome dure, rotation sans heurt.
2) la roue se plissante adopte la technologie de pointe. La roue supérieure est faite de colle et cannelures élevées de résine de dureté au milieu. En passant le conseil synchroniquement avec la roue inférieure, la ligne de conseil ne fonctionne pas à partir de la pente.
3) la position axiale de la roue se plissante, de la roue pré-se plissante et du disque de entaillage de coupeur est automatiquement ajustée synchroniquement par la vis de boule de précision.
4) l'ajustement inférieur de rouleau de la roue se plissante, du rouleau pré-se plissant, et de rainer la lame, structure réglable de douille d'excentricité est adopté pour faire le contrat de structure, facile à s'ajuster et le positionnement précis ;
5) l'ajustement inférieur de dégagement de rouleau de la roue se plissante, le rouleau pré-se plissant, et l'entaillage de la lame sont manuellement ajustés par le corps à verrouillage automatique bipolaire de roue de ver, et le dégagement est ajusté par la vitesse excentrique et identifié par l'échelle.
6. Pré-plissant, fendant et rainant le siège de lame
1) le diamètre supérieur de rouleau de l'entaillage est 156mm, les tubes et tuyaux sans soudure, en acier, les deux temps du meulage, le chromage dur extérieur, se déplaçant sans à-coup.
2) le diamètre inférieur de rouleau de l'entaillage est 156mm, les tubes et tuyaux sans soudure, en acier, les deux temps du meulage, le chromage dur extérieur, se déplaçant sans à-coup.
3) usinage de précision du disque de entaillage supérieur de lame.
4) ajustement électrique de la position axiale synchrone du stimulant et abaisser rainer les disques de lame, la roue se plissante, le disque de fente de couteau et la roue pré-se plissante.
5) les axe-doubles lames simples rainant, le réglage de la hauteur de boîte adopte la structure de gestion électrique de dent interne, de sorte que l'huile de graissage ne soit pas facile de souiller le carton. Et le réglage de la hauteur de boîte a le dispositif de protection électronique de collision, n'endommagera pas la machine.
6) le mécanisme transversal de plaque guide adopte la conception de combinaison de la vis de boule de précision et de l'axe optique linéaire, avec le mouvement flexible et le positionnement précis.
7. Mécanisme d'ajustement de phase de fente
1) structure d'engrenage planétaire.
2) l'entaillage de la phase est commandé par l'ordinateur et le ° 360 numérique électrique ajustés (le mouvement et arrêter tout peut être ajusté).
8. Actionnez et de commande le commutateur
Le panneau de commande est équipé d'un écran tactile de 6 pouces, qui le rend facile d'ajuster la taille de l'entaillage.

Paramètre technique :

Notre société

Emballage de produit

FAQ :
Q1 : Comment la garantie va-t-elle de la machine ?
: Période de garantie : 12 mois de la date d'expédition de la machine. La garantie sera invalide si machine sujet à l'abus ou à l'erreur accidentelle de dommages ou d'opérateur. Pendant le temps valide, nous fournirons des pièces de rechange. Si vous avez n'importe quelles autres questions, contactez-avec bonté nous et nous vous répondrons par les photos et les vidéos du produit pour faire chaque détail clairement.
Q2 : Que diriez-vous de du service après-vente ?
: 1) heures en ligne du TM 24, aussi contact par l'email, skype, wechat, whatsapp, etc.
2) pour résoudre les problèmes avec des vidéos/images.
3) une garantie d'an pour des pièces de rechange changent.
Q3 : Est-il sûr sur le paiement pour moi car nous sommes la première coopération ?
: Nous pouvons faire l'assurance commerciale sur Alibaba, qui garantira vos produits recevant, nous acceptons également l'autre manière sûre de paiement pendant que vous voulez.
Q4 : Quelle est-vous votre quantité d'ordre minimum, peut m'envoyer des échantillons ?
: Notre quantité minimum est 1 réglé, car notre produit est équipement de machines, il est difficile de vous envoyer que les échantillons, si vous avez n'importe quelles questions au sujet des produits, se sentent svp libres pour nous contacter pour plus de détail, nous sont heureux de te fournir plus d'informations telles que les caractéristiques, la vidéo, etc.
