machine de découpage 220/380/415V et se plissante semi automatique BMY1500

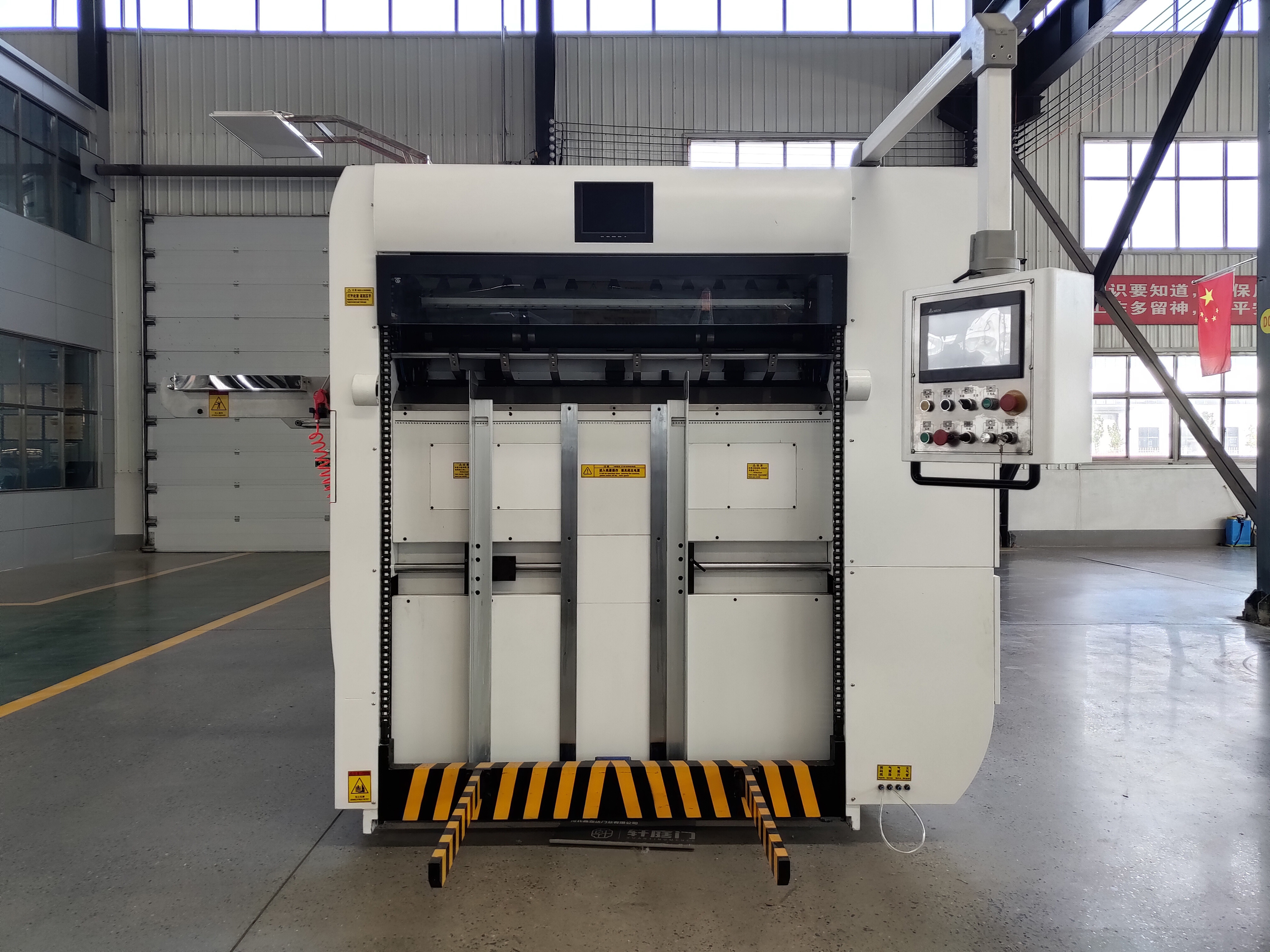

Machine de découpage BMY1500 et se plissante semi automatique

La machine de découpage BMY-1500 et se plissante semi-automatique est l'équipement principal pour faire la marque déposée de boîte de couleur, de carton et de papier.

Notre machine équiper des dents ouvertes de pince de forte intensité, du guide global d'avant d'oscillation, du guide de poussée automatique, de la structure d'intervalle de haute précision, du plat de serrure pneumatique, de l'embrayage pneumatique, de la protection de surcharge et du papier automatique se rassemblant, rend la distance d'alimentation-papier plus courte, plaçant la haute de précision, découpant l'ordre avec des matrices de rassemblement régulier et de papier, peut également faire le découpage de non-pince.

1. Pièce d'alimentation-papier : Pré papier de code, plate-forme d'alimentation-papier, banc pneumatique.

Précodez le papier : Angle coulissant de cylindre en aluminium, facile et rapide pour fonctionner. L'opérateur doit mettre le papier traité dans précodent le chariot à papier, et ont mis le chariot de nouveau à la plate-forme d'alimentation-papier pour continuer le prochain fonctionnement quand le papier fixe la limite inférieure.

Plate-forme d'alimentation-papier : La distance de montée automatique d'étape peut être placée selon la quantité de papier, l'opération est facile et rapide. Avec les caractéristiques d'une distance de alimentation plus courte et d'une basse intensité de travail.

Banc pneumatique : Le support d'opérateur sur la plate-forme de travail, pneumatique ajustant la taille de la machine selon la taille différente de l'opérateur, facile effort à utiliser, économiser temps et.

Positionnement de la partie : le guide avant, le guide latéral.

Guide avant : L'avant global d'oscillation balançant le guide latéral ont un petit impact sur le bord de papier, précision de positionnement élevée, avec quatre ensembles de commutateur de fibre de précision (marque de Taïwan Riko) pour vérifier le papier en place et pour éviter le gaspillage de papier.

Guide latéral : Vous pouvez choisir le guide latéral basé sur différents produits, aucun besoin de remplacer des composants, faciles et de s'ajuster rapidement.

Partie de découpage : pinces, cadre de découpage de feuille, plaque d'acier de découpage, structure de transmission, plate-forme inférieure de centre serveur, la plate-forme mobile et la plate-forme supérieure, structure intermittente, frein d'embrayage pneumatique.

La pression de découpage peut globalement réglant et peut également bord de pince avant réglant séparément, le réducteur manuel est économie commode et de travail.

Pinces : Les grippes sont faits en de haute résistance du bâti dur de précision d'alliage d'aluminium, avec la bonne rigidité, matériel léger, petite inertie, de haute résistance, peuvent exactement et sans à-coup transférer le papier dans le fonctionnement à grande vitesse. Le guide avant de pince unique, le double positionnement de découpage et la courbe courante de la came, de la précision à faible bruit et haute et des derniers biens, bord de pince est seulement 6 millimètres.

Cadre de découpage de feuille : Le double renfort du cadre de découpage de feuille adopte le rail de guide pneumatique de verrouillage et de roulement, sécurité élevée, opération facile. Le plat de flottement dur d'alliage d'aluminium, cadre de découpage de feuille avec le plat de cintre, fait un plat plaçant exactement et fort, et peut être réutilisation, peut effectivement empêcher le plat de découpage descendant et détaché.

Plaque d'acier de découpage : La plaque d'acier 70CR traitée par traitement thermique spécial, bonne planéité, dureté élevée, longue durée de vie. Le système personnalisé d'édition de fumée de coussin d'air fait la plaque d'acier enfonçant et, facile et allégeant le travail.
Structure de transmission : La nouvelle conception de transmission fait la précision à grande vitesse découpant avec des matrices. La motivation essentielle adopte l'engrenage à vis sans fin et la structure conçue spécialisée de bielle de vilebrequin, la connexion de rapport de buisson réduira l'espace de mouvement, éviter effectuer de l'engrenage à vis sans fin et le ver, pression de découpage élevée, ont la fonction de la haute pression. Les 4 coins de la plate-forme mobile est équipés du ressort amortisseur de décompression et réduit la machine portant, fait la machine courant plus régulier.
Plate-forme inférieure de centre serveur, plate-forme mobile et la plate-forme supérieure : Ces composantes clés faites en moulage au sable malléable de haute résistance de résine de fer, force à haute résistance et bonne dureté.
Structure intermittente : Utilisant la structure d'indexation ternaire parallèle de came de haute précision, la courbe de came est angle transversal conçu et grand spécial, prennent la pince courant plus régulier.
Frein d'embrayage pneumatique : Couple de transmission de contrôle en ajustant la pression atmosphérique, à faible bruit, bonne freinant la représentation. Automatique outre de la machine quand la protection de surcharge de machine pour éviter l'événement d'accidents.

4. partie de rassemblement de papier : Rassemblant le papier automatiquement et quantitativement.

Le papier de alignement arrière, papier de alignement latéral pour assurer le planton automatique d'alimentation-papier, la structure du papier rassemblant la machine est opération simple et rapide. Le papier de alignement arrière ajusté par électrique, trois fois plus rapidement que l'opération manuelle, l'opération est simple et commode. L'opérateur peut surveiller le papier de retour de alignement devant la machine. Le papier de alignement arrière équipe du double commutateur de détection pour surveiller le papier dans l'ordre. Il peut également prélever des échantillons quand fonctionnement de machine. Il alarmera automatiquement quand le rassemblement de papier atteignent l'ordre pour rappeler l'opérateur de remplacer la plate-forme de rassemblement de papier.
Papier quantitatif : Peut placer la valeur arbitraire de 10 à 9999, il automatiquement quand le papier atteint la valeur réglée.

5. partie commande électrique : Moteur, PLC et interface homme-machine, système de contrôle électronique, toutes sortes de dispositif de protection de sécurité.
Moteur : Avec le moteur stepless importé de contrôle de vitesse d'inverseur de Fuji, fait l'énergie économisante de moteur principal, à faible bruit. L'alimentation-papier et rassemblement du moteur de réducteur pour choisir le moteur de freinage électromagnétique importé de décélération de Taïwan, avec la représentation élevée de sécurité, la longue durée de vie et le bas bruit courant.
PLC et interface homme-machine : L'affichage numérique la vitesse et le statut fonctionnants de machine, le moteur principal est commandé par le convertisseur de fréquence, contrôle de vitesse stepless rend le fonctionnement plus régulier. Le système d'affichage d'interface homme-machine peut montrer toutes sortes de conditions de travail, solutions opportunes et proposées d'emplacement de défaut.
Système de contrôle électrique : Procédé de contrôle de micro-ordinateur de contrôle automatique et de détection en temps réel de à l'alimentation-papier, transmission de papier, découpant avec des matrices, rassemblement de papier.
Toutes sortes de dispositif de protection de sécurité : Alarme de klaxon quand les problèmes se sont produits, et outre de la machine automatiquement pour assurer la sécurité humaine.

6. système de lubrification : Système de lubrification obligatoire et système de lubrification de synchronisation.

Système de lubrification obligatoire : L'ajustement de pression d'huile et de débit est commode, s'assure que l'approvisionnement en pétrole de motivation essentielle normalement et pas outre de la machine en courant.
Système de lubrification de synchronisation : Lié au contrôleur programmable du centre serveur, fait le contrôle de lubrification de fonction automatiquement. La chaîne de transmission lubrifiée par la brosse d'huile et a le bouclier d'huile pour garder le nettoyage de machine, calorie font également l'huile lubrifiant quantitativement et la synchronisation, évitent des dommages de machine en raison de manquer de alimentation de manuel. Le système de lubrification de synchronisation non seulement réduire le bruit de machine, mais assurer également la machine fonctionnant de façon constante.

1. Adopte l'emballage étanche à l'humidité et antichoc qui convient à la route de fond.

2. Transport et divers types de conditions atmosphériques. Un ensemble complet de l'entretien et de l'opération.

3. Des manuels est inclus.
