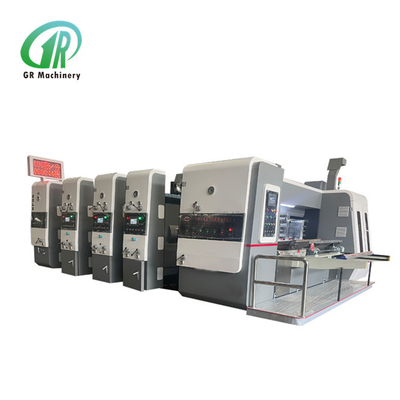

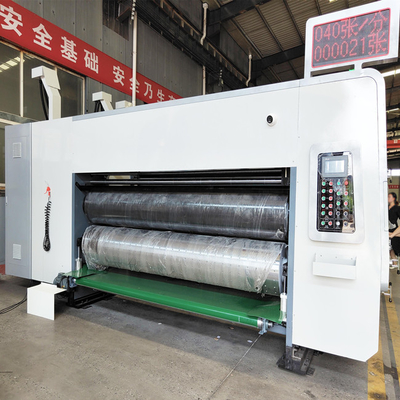

Machine d'impression ondulée de Flexo de carton de 4 couleurs avec rainer 250pcs/min de découpage

4 couleurs de carton ondulé Flexo machine d'impression avec tranchage à la matrice à fente

Description du produit:

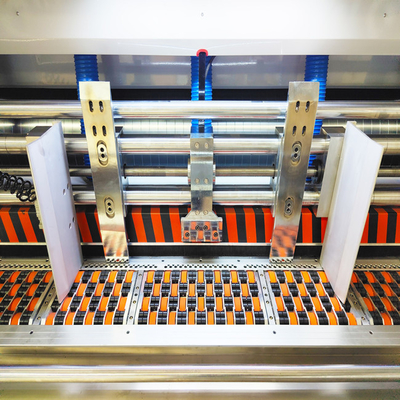

Partie d'alimentation:

1- Réglage de l'alimentation des bords:
1) Système d'alimentation des bords en plomb à quatre rangées de roues, fonctionnement facile, haute précision.
2) Les roues de pointe adoptent la marque Maxdura de Taïwan, résistantes à l' usure.
3) ventilateur de 7,5 kW, alimentation au papier auxiliaire par aspiration d'air, en fonction du degré de flexion de la planche, volume d'air réglable pour assurer une alimentation en papier en douceur.
4) La position des déflecteurs gauche et droit est réglée électriquement par la tige à vis, qui est pratique et rapide à régler.La position de l'espace libre supérieur et inférieur de l'écran de protection avant est réglée manuellement séparément..
5) Avec la fonction d'alimentation par saut, choisissez la fonction d'alimentation par saut en fonction des besoins pour assurer le traitement de la carte de grande taille.Le levage du papier et la chute du papier adoptent le cylindre pour pousser l'action rapidement et économiser de l'effort.
6) La machine hôte adopte un contrôle de conversion de fréquence, la machine démarre, fonctionne sans heurts et peut économiser 30% d'énergie.
7) Équipé de l'interrupteur de commande de verrouillage qui est connecté à l'unité de découpe de matrices, pour réaliser l'arrêt urgent, arrêter l'alimentation ou reprendre l'alimentation, avant et arrière jog, phase jog de chaque unité,et une opération plus humanisée.
8) Le cadre en papier arrière peut contrôler électriquement le mouvement de position, accélérer le réglage.
9) Dispositif d'élimination des poussières : équipé d'une brosse de haute qualité et d'un ventilateur d'élimination des poussières de 4 kW, il peut éliminer en grande quantité les impuretés sur la surface d'impression du carton et améliorer la qualité d'impression.
10) Réglage manuel de la position du déflecteur arrière.
11) Compteur d'alimentation en papier, ensemble et quantité de production affichée.

2) Séparation et combinaison des unités.
1) Séparation et combinaison de l'unité de commande électrique avec une sonnette d'alarme, et l'alarme sonnera continuellement pendant le déplacement pour assurer la sécurité des opérateurs.
2) L'arbre de transmission est équipé d'un embrayage de sécurité afin d'éviter que la machine ne soit endommagée en cas de dysfonctionnement (lorsque la machine n'est pas verrouillée, la machine hôte ne peut pas démarrer).
3) Dispositif de verrouillage pneumatique.
4) Dispositif de protection contre le démarrage du moteur hôte.
3. rouleau d'alimentation en papier
1) Le diamètre extérieur est de 155 mm.
2) Tuyau en acier sans couture, recouvert de caoutchouc résistant à l'usure, et correction équilibrée.
3) Le diamètre du rouleau inférieur d'alimentation en relief est de 155 mm, et le chrome.
4) La clearance des rouleaux d'alimentation en papier est réglée manuellement par un corps de roulement auto-verrouillable à double pôle, et la clearance est réglée par un roulement excentrique, marqué avec une échelle.
4Retour automatique à zéro.
1) L'unité d'alimentation, l'unité d'impression sont automatiquement remises à zéro.
2) En général, le carton est équipé d'un dispositif de mise à zéro automatique, qui peut être réglé à la position correcte par deux morceaux de carton d'essai, afin de réduire les déchets de carton.

Unité d'impression:
1Rouleau d'impression
1) Le diamètre extérieur de 410 mm.
2) Matériau de tôle d'acier, broyage de surface, chrome dur.
3) Correction de l'équilibre, fonctionnement en douceur.
4) Rouleaux fixes à roue à crochet qui installent la plaque d'impression.
5) La rainure de plaque de format entier, adaptée à la version suspendue de 9 mm, est applicable.
6) Charger et décharger la plaque d'impression, faire des virages positifs et négatifs par commutateur électrique.
7) Réglage manuel transversal du rouleau d'impression, la plage de 2 à 5 mm.
1. à rouleaux de pressage d'impression
1) Le diamètre extérieur est de 175 mm.
2) Le meulage de la surface des tuyaux en acier, le chrome dur.
3) Correction de l'équilibre, fonctionnement en douceur.
4) L'écart du rouleau de presse est réglé manuellement par un corps de roulement à ver à double pôle auto-verrouillable et l'écart est réglé par un engrenage excentrique, marqué avec une échelle.
2. Anilox d'acier (fabriqué par la société Haili de la province du Jiangsu)
1) Le diamètre extérieur est de 215 mm.
2) La surface du tuyau d'acier adopte un procédé avancé de chrome plating, qui est dur, lisse et résistant à l'usure.
3) Le point est cohérent et l'encre est uniforme.
4) Prolonger la durée de vie de la plaque d'impression et du rouleau en caoutchouc.
5) La volute à double pôle à verrouillage automatique est adoptée pour ajuster manuellement la clearance du rouleau anilox, et un manchon en acier excentrique est utilisé pour ajuster la clearance, et l'échelle est marquée.
3. rouleau en caoutchouc
1) Le diamètre extérieur est de 205 mm.
2) La surface du tube en acier est recouverte de caoutchouc résistant à l'usure.
3) Le broyage spécial en rouleau en caoutchouc, bon effet de transfert d'encre.
4) Le corps de l'engrenage à ver à double pôle à verrouillage automatique est adopté pour ajuster manuellement la clearance entre l'anilox et le rouleau en caoutchouc, et un engrenage excentrique est utilisé pour ajuster la clearance, et l'échelle est marquée.
4. Rouleau de guidage en papier supérieur et inférieur
1) Rouleau supérieur : diamètre extérieur 86 mm, tuyau sans couture, avec quatre roues en papier.
2) Rouleau inférieur: diamètre extérieur 155 mm, tuyau en acier sans soudure, meulage de surface, chrome dur.
3) La clearance des rouleaux d'alimentation en papier est réglée manuellement par un corps de roulement à ver à double pôle auto-verrouillable, et la clearance est réglée par un roulement excentrique, marqué avec une balance.
5. Dispositif de réglage de phase
1) Structure des engrenages planétaires.
2) La phase d'impression adopte un réglage électrique numérique à 360 degrés par micro-ordinateur LCD (réglable pour le fonctionnement et l'arrêt).
3) Position latérale manuelle, distance réglable de +/- 5 mm.
4) Le rouleau de la plaque d'impression adopte un micro-ordinateur LCD pour ajuster la phase, qui peut être réinitialisé à zéro et ajuster rapidement la plaque avec une grande précision.
6Système de recyclage d'encre
1) Pompe à diaphragme pneumatique, alimentation en encre stable, fonctionnement et maintenance faciles.
2) Écran de filtre à encre, impuretés de filtre.
7. Dispositif de fixation de la phase d'impression
1) Mécanisme de freinage pneumatique.
2) Lorsque les unités sont séparées ou en cours de réglage de phase, le mécanisme de freinage limite la rotation de la machine, maintient le point fixe de la position d'origine des engrenages.

Unité de fente (régulation complète par ordinateur):
1. L'écran tactile de l'ordinateur est adopté
Grâce à un PLC et à un encodeur rotatif, la détection et l'ajustement automatiques peuvent être effectués.
2- Réglage complet par ordinateur.
En plus d'utiliser l'écran tactile de l'ordinateur, ajustez la direction axiale et la hauteur de la boîte de chaque siège de coupe à l'aide d'un PLC et d'un encodeur rotatif.Des boutons de commande électriques peuvent également être utilisés pour régler la direction axiale de chaque siège de coupe et la hauteur de la boîte.
3. réglage de la phase de fente
1) Le réglage de la phase de fente adopte le contrôle de conversion de fréquence par écran tactile PLC et le réglage électrique numérique à 360 ° (mouvement et arrêt peuvent tous être réglés).
2) Dispositif de réglage de la phase zéro pour assurer une position de fente constante.
4. section de pré-augmentation
1) Pré-accroissement du diamètre de l'arbre 110 mm, adoption d'un tuyau en acier sans soudure de haute qualité.
2) La roue de pré-accroissement adopte une technologie avancée pour améliorer la grande roue de pré-accroissement, de sorte que le carton ne sera pas cassé lors du pliage de la ligne.
5. section de roue de pliage
1) Le diamètre du rouleau de pliage est de 124 mm, et un tuyau en acier sans soudure de haute qualité est adopté.
2) La roue de pliage adopte une technologie de pointe. La roue supérieure est faite de colle de résine de haute dureté et de rainures au milieu.la ligne de la planche ne s'éloigne pas de l'inclinaison.
3) La position axiale de la roue de pliage, de la roue de pré-pliage et du disque de coupe de fente est automatiquement réglée de façon synchrone par la vis à bille de précision.
4) Le réglage inférieur du rouleau de pliage, le rouleau de pré-augmentation et la lame de fente, la structure de manche d'excentricité réglable est adoptée pour rendre la structure compacte,facile à régler et positionnement précis;
5) Le réglage de la clearance inférieure du rouleau de pliage, du rouleau de pré-pliage et de la lame de fente est réglé manuellement par le corps de roue à ver auto-verrouillable à double pôle,et la clearance est réglée par engrenage excentrique et marquée avec l'échelle.
6. pré-accroissement, découpe et fente du siège de lame
1) Le diamètre du rouleau supérieur de la fente est de 156 mm, tube d'acier sans soudure, les deux fois de meulage, la surface durement chromée, se déplaçant en douceur.
2) Le diamètre inférieur du rouleau de la fente est de 156 mm, tube d'acier sans soudure, les deux fois de meulage, la surface de chrome dur, se déplaçant en douceur.
3) Usinage de précision du disque supérieur de la lame de fente.
4) Réglage électrique de la position axiale synchrone des disques supérieurs et inférieurs de la lame de fente, de la roue de pliage, du disque du couteau de coupe et de la roue de pré-pliage.
5) Slotting à double lame à arbre unique, le réglage de la hauteur de la boîte adopte la structure de contrôle électrique de la dent interne, de sorte que l'huile de lubrification ne soit pas facile à contaminer le carton.Et le réglage de la hauteur de la boîte a un dispositif de protection contre les collisions électronique, n' endommagera pas la machine.
6) Le mécanisme de traverse de la plaque de guidage adopte la conception combinée d'une vis à bille de précision et d'un axe optique linéaire, avec un mouvement flexible et un positionnement précis.
7Mécanisme de réglage de la phase des fentes
1) Structure des engrenages planétaires.
2) La phase de fente est contrôlée par ordinateur et numérique électrique réglée à 360 ° (mouvement et arrêt peuvent tous être réglés).
8. Commutateur de commande
Le panneau de commande est équipé d'un écran tactile de 6 pouces, ce qui facilite le réglage de la taille des fentes.

Unité de découpe sous pression:
1- Des roues pliantes.
1) Le diamètre du rouleau est de 110 mm tube d'acier sans couture, à travers deux fois de meulage, la surface durement chromée, se déplaçant en douceur.
2) La clearance des roues de pliage est réglée manuellement par une roue à ver à double pôle à verrouillage automatique, et la clearance est réglée par une roue excentrique, marquée par une échelle.
1. Rouleaux à découpe à la matrice
1) Le diamètre du rouleau de découpe à matrices inférieur est de 360 mm rouleau de découpe à matrices standard, qui est fabriqué en fonte centrifuge d'acier allié avec meulage de haute précision.Il est équipé d'un dispositif de serrage à rainures.
2) Le diamètre du rouleau de tapis en caoutchouc est de 388,9 mm, finition en acier 45# de haute qualité, correction de l'équilibre, chrome dur.Le tapis en caoutchouc adopte la marque Depair d'Allemagne - manchon en caoutchouc polyuréthane résistant avec une incision lisse, une installation pratique et plus de 8 millions de fois de découpe.prolonger efficacement la durée de vie du tapis en caoutchouc, la distance de mouvement est de 30 mm, le dispositif de compensation automatique de vitesse linéaire, faire le travail de la boucle de découpe de matrice infinie dans le sens de la circonférence, pour rendre l'usure du tapis en caoutchouc plus uniforme.lorsque le diamètre du rouleau souple change, la compensation automatique de suivi, sans réglage manuel, assure que la taille de chaque lot de cartons de découpe par matrices soit complètement cohérente,et le dispositif de séparation des rouleaux de découpe à la matrice est équipé d'un cylindre, lorsque le carton n'est pas alimenté et au ralenti, les deux rouleaux supérieur et inférieur seront séparables, réduisant l'usure du tapis en caoutchouc et de la lame.la durée de vie du tapis en caoutchouc et du module des lames est considérablement prolongée.
3) Mécanisme de meulage automatique du rouleau en caoutchouc, réparation et polissage du tapis en caoutchouc usé plusieurs fois.La lampe d'alarme continue à clignoter lorsque le rouleau de caoutchouc est réparé.
4) Système de nettoyage: l'arbre d'emboutissage avant et arrière est pressé sur la courroie par le moteur de décélération et les déchets de papier sont complètement éliminés,de sorte que la machine ne soit pas affectée par l'accumulation de déchets de papierL'efficacité du travail est grandement améliorée.
2Structure de réglage de phase des rouleaux de découpe sous pression
1) Structure des engrenages planétaires.
2) La phase de découpe à la matrice adopte un réglage électrique numérique à 360 degrés par micro-ordinateur LCD (réglable pour le fonctionnement et l' arrêt).

Paramètre de la technologie:

1. Le train de transmission
1) Forgeage 40Cr d'acier allié de haute qualité, par trempage, trempage à haute fréquence, broyage des dents et autres procédés, pour améliorer la durée de vie des engins.
2) Sixième niveau de précision, fonctionnement en douceur, faible bruit, dureté HRC55-60, longue durée de vie et faible usure, ce qui peut garantir la précision des ensembles de couleurs d'impression inchangés pendant une longue période.
2. Panneaux muraux: le matériau est en fonte HT250 de haute qualité avec une épaisseur de paroi de 60 mm. Il est fabriqué et traité par un grand centre de traitement avec une grande précision.

Paramètre technique:
