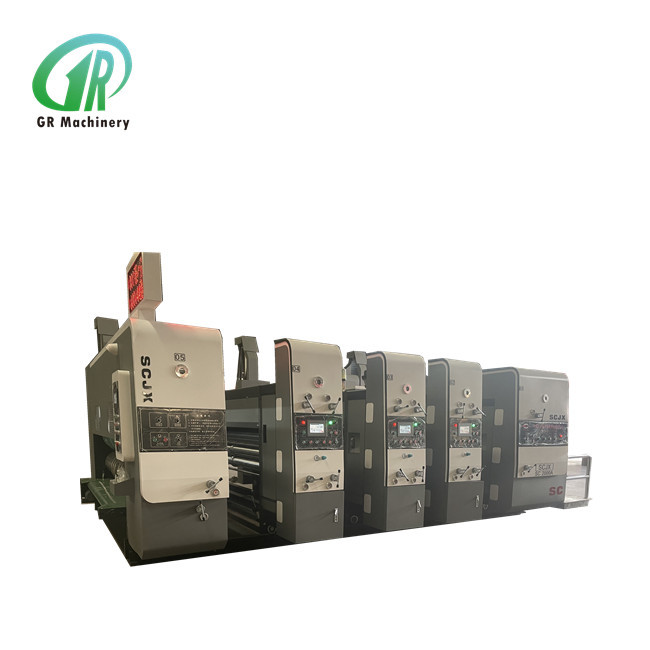

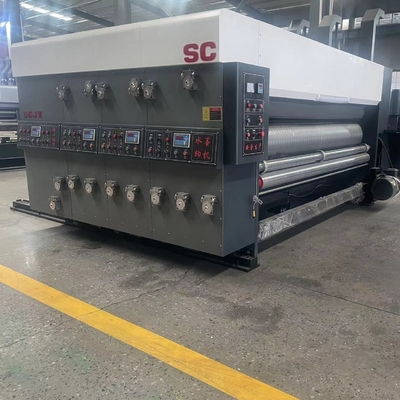

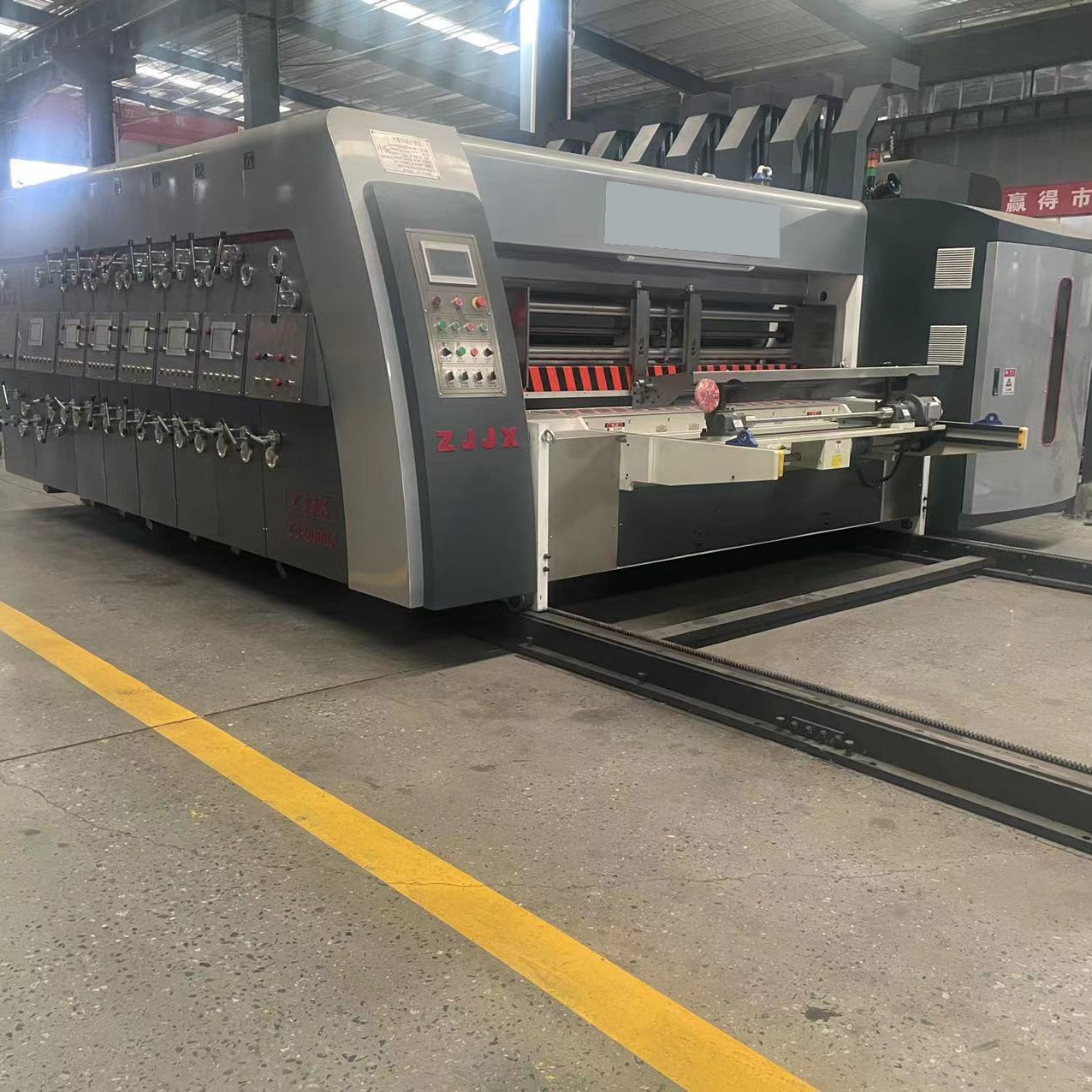

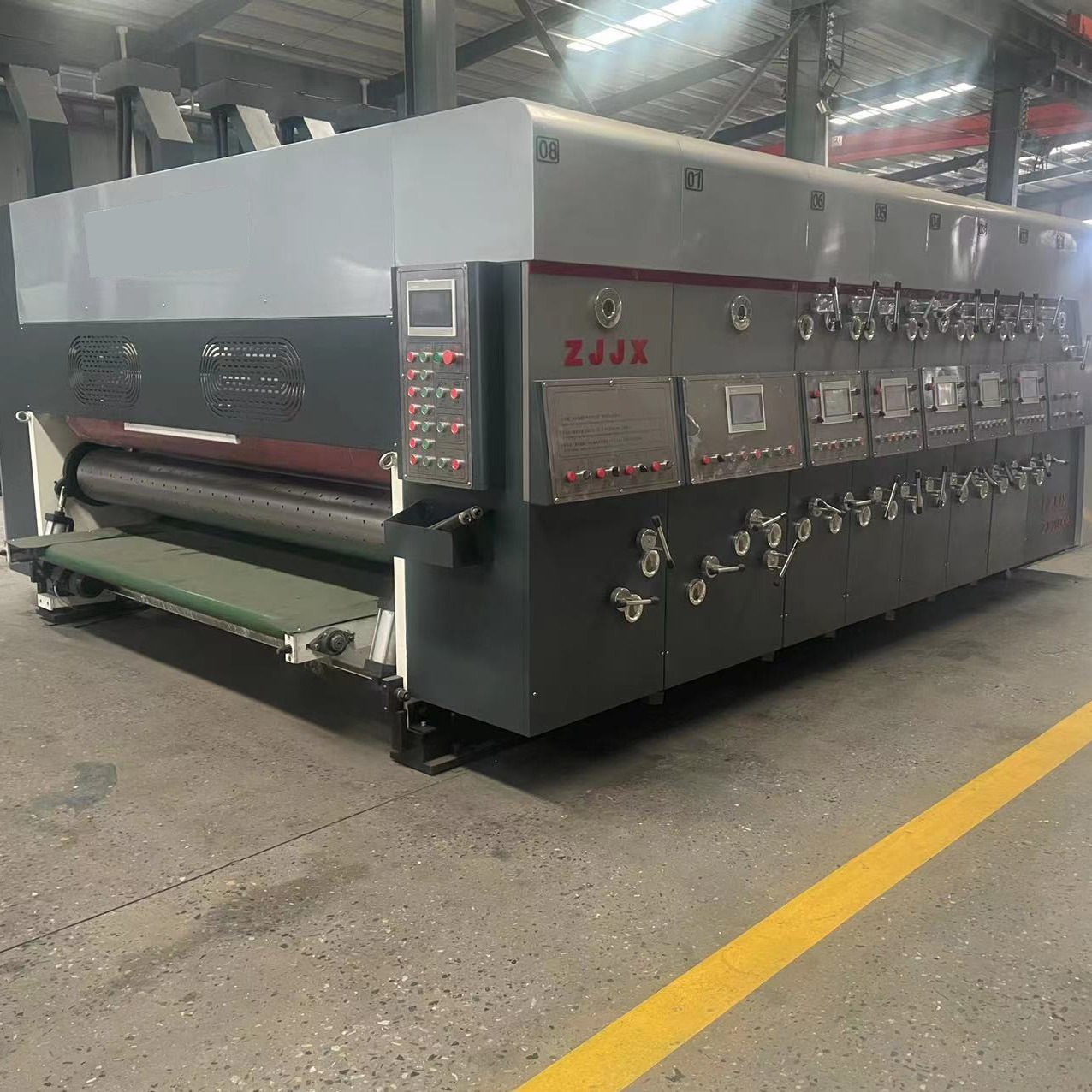

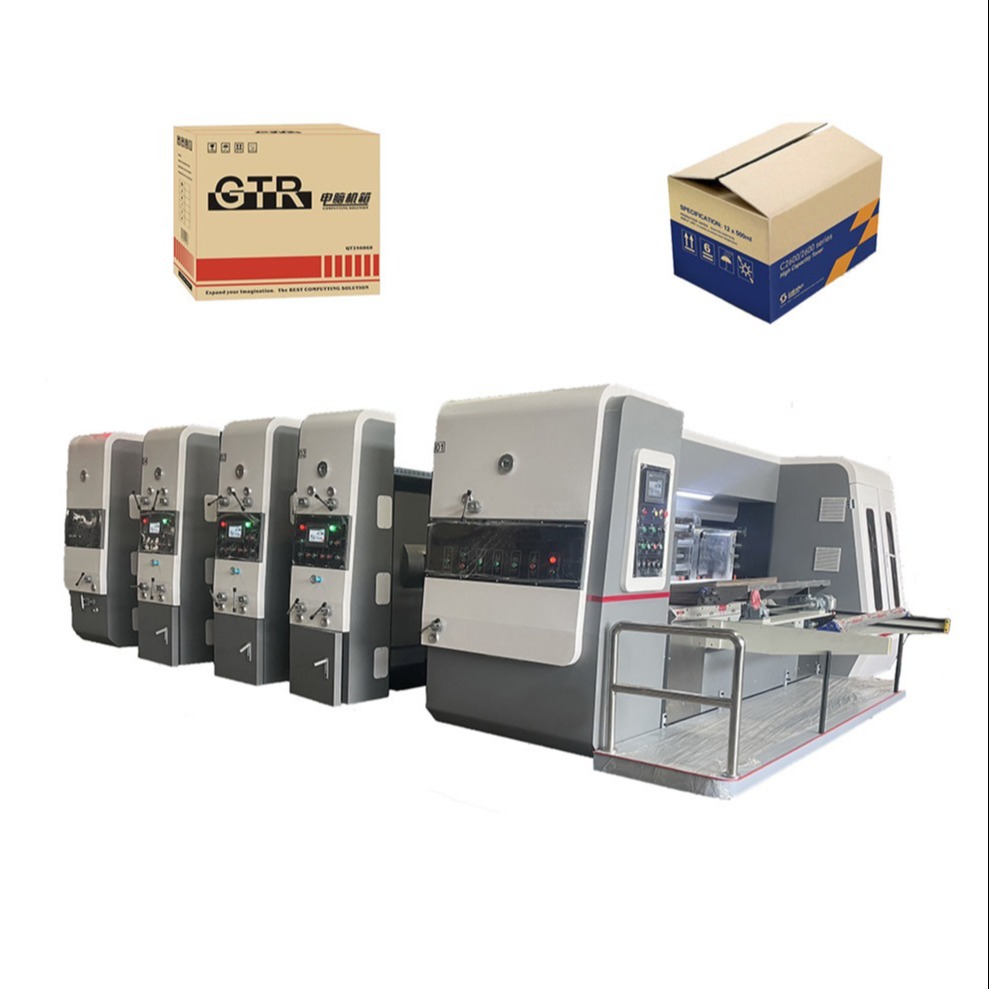

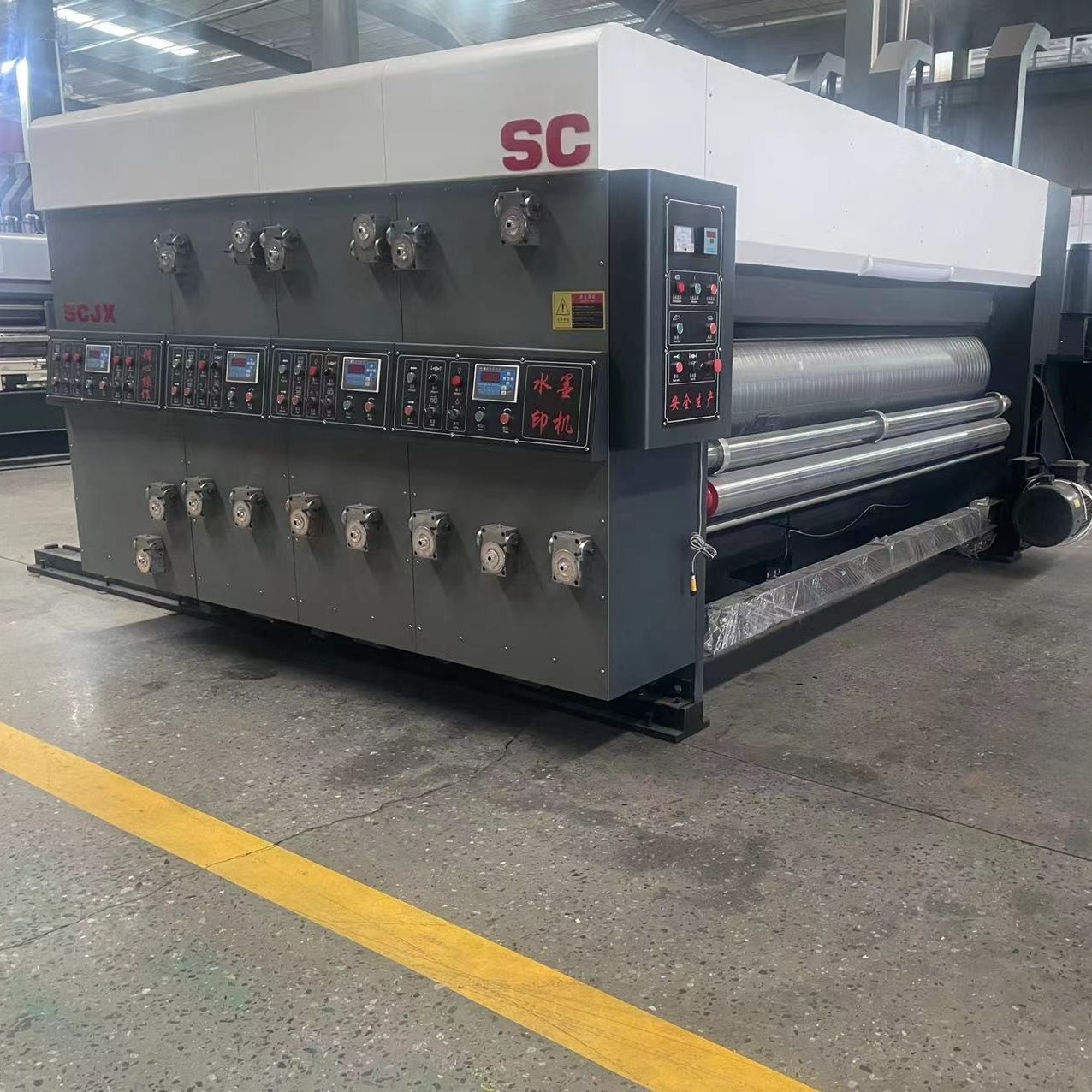

Entaillage ondulé automatique de conducteur d'Eage d'avance de machine d'impression de Flexo de carton

Conducteur ondulé automatique d'Eage d'avance de machine d'impression de Flexo de carton rainant le découpage

Unité d'impression

1. Rouleau d'impression

1) Le diamètre extérieur de 410 mm.

2) Matériau de la plaque d'acier, meulage de surface, chromage dur.

3) correction d'équilibre, bon fonctionnement.

4) Rouleau fixe à roue à cliquet qui installe la plaque d'impression.

5) Toute la rainure de la plaque de format, adaptée à la version suspendue de 9 mm, doit s'appliquer.

6) Chargez et déchargez la plaque d'impression, effectuez des virages positifs et négatifs à l'aide d'une pédale électrique.

7) Réglage manuel transversal du rouleau d'impression, plage de 2 à 5 mm.

2. Rouleau de pressage d'impression

1) Le diamètre extérieur est de 175 mm.

2) Meulage de surface de tuyaux en acier, chromage dur.

3) correction d'équilibre, bon fonctionnement.

4) L'écart du rouleau de la presse à imprimer est ajusté manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et l'écart est ajusté par un engrenage excentrique, marqué avec une échelle.

3. Anilox en acier

1) Le diamètre extérieur de 215 mm.

2) La surface du tuyau en acier adopte un processus de chromage avancé, dur, lisse et résistant à l'usure.

3) Le point est cohérent et l’encre est uniforme.

4) Prolongez la durée de vie de la plaque d'impression et du rouleau en caoutchouc.

5) Une volute autobloquante bipolaire est adoptée pour ajuster manuellement le jeu du rouleau anilox, et un manchon en acier excentrique est utilisé pour ajuster le jeu, et l'échelle est marquée.

4. Rouleau en caoutchouc

1) Le diamètre extérieur est de 205 mm. (réalisé par Jizhou Chunfeng.)

2) La surface du tube en acier est recouverte de caoutchouc résistant à l'usure.

3) Meulage spécial dans un rouleau en caoutchouc, bon effet de transfert d'encre.

4) Le corps d'engrenage à vis sans fin autobloquant bipolaire est adopté pour ajuster manuellement le jeu entre l'anilox et le rouleau en caoutchouc, et un engrenage excentrique est utilisé pour ajuster le jeu, et l'échelle est marquée.

5. Rouleau de guidage du papier supérieur et inférieur

1) Rouleau supérieur : diamètre extérieur 86 mm, tube sans soudure, avec quatre roues en papier.

2) Rouleau inférieur : diamètre extérieur 155 mm, tube en acier sans soudure, meulage de surface, chromage dur.

3) Le jeu des rouleaux d'alimentation en papier est ajusté manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et le jeu est ajusté par un engrenage excentrique, marqué d'une échelle.

6. Dispositif de réglage de phase

1) Structure d’engrenage planétaire.

2) La phase d'impression adopte un réglage numérique électrique à 360 degrés par micro-ordinateur LCD. (réglable pour le fonctionnement et l'arrêt).

3) Position latérale manuelle, distance réglable de +/-5 mm.

4) Le rouleau de plaque d'impression adopte un micro-ordinateur LCD pour ajuster la phase, qui peut être réinitialisé à zéro et ajuster la plaque rapidement avec une haute précision.

7. Système de recyclage d'encre

1) Pompe à membrane pneumatique, approvisionnement en encre stable, opération et entretien faciles.

2) Écran de filtre à encre, filtre les impuretés.

8. Dispositif de correction de phase d'impression

1) Mécanisme de freinage pneumatique.

2) Lorsque les unités sont séparées ou en cours de réglage de phase, le mécanisme de freinage limite la rotation de la machine et maintient le point fixe de la position d'origine de l'engrenage.

Unité de positionnement (réglage complet de l'ordinateur)

1. L'écran tactile de l'ordinateur est adopté

Grâce au PLC et à l'encodeur rotatif, une détection et un réglage automatiques peuvent être effectués. Les ordres de stockage peuvent être invoqués.

2. Ajustement complet de l'ordinateur

En plus d'utiliser l'écran tactile de l'ordinateur, ajustez la direction axiale et la hauteur de la boîte de chaque siège de coupe via le PLC et l'encodeur rotatif. Des boutons de commande électriques peuvent également être utilisés pour régler la direction axiale de chaque siège de coupe et la hauteur de la boîte.

3. Réglage de la phase de rainurage

1) Le réglage de la phase de rainurage adopte un contrôle de conversion de fréquence d'écran tactile PLC et un réglage électrique numérique à 360 ° (le mouvement et l'arrêt peuvent tous être ajustés).

2) Dispositif de mise à zéro de phase pour assurer une position cohérente de la fente.

4. Section de pré-rainage

1) Diamètre de l'arbre de pré-rainage 110 mm, adopter un tuyau en acier sans soudure de haute qualité. Meulage de surface, correction d'équilibre dynamique, chromage dur, rotation douce.

2) La roue de pré-rainage adopte une technologie de pointe pour améliorer la grande roue de pré-rainage, de sorte que le carton ne soit pas cassé lors du pliage de la ligne.

5. Section de roue de rainage

1) Le diamètre du rouleau raineur est de 124 mm et un tuyau en acier sans soudure de haute qualité est adopté. Meulage de surface, correction d'équilibre dynamique, chromage dur, rotation douce.

2) La roue de rainage adopte une technologie de pointe. La roue supérieure est constituée de colle résine haute dureté et de rainures au milieu. Lors du passage de la planche de manière synchrone avec la roue inférieure, la ligne de la planche ne s'éloigne pas de l'inclinaison.

3) La position axiale de la roue de rainage, de la roue de pré-rainage et du disque de coupe-rainurage est automatiquement ajustée de manière synchrone grâce à la vis à billes de précision.

4) Le réglage du rouleau inférieur de la roue de rainage, du rouleau de pré-rainage et de la lame à rainurer, la structure du manchon à excentricité réglable est adoptée pour rendre la structure compacte, facile à ajuster et à positionner avec précision ;

5) Le réglage du jeu du rouleau inférieur de la roue de rainage, du rouleau de pré-rainage et de la lame à rainurer est réglé manuellement par le corps de la roue à vis sans fin autobloquante bipolaire, et le jeu est ajusté par un engrenage excentrique et marqué avec une échelle.

6. Siège de lame de pré-rainage, de refendage et de rainurage

1) Le diamètre du rouleau supérieur du rainurage est de 156 mm, tube en acier sans soudure, les deux temps de meulage, le chromage dur de la surface, se déplaçant en douceur.

2) Le diamètre du rouleau inférieur du rainurage est de 156 mm, tube en acier sans soudure, les deux temps de meulage, le chromage dur de la surface, se déplaçant en douceur.

3) Usinage de précision du disque supérieur de la lame à rainurer.

4) Réglage électrique de la position axiale synchrone des disques de lame de rainurage supérieur et inférieur, de la roue de rainage, du disque du couteau de refendage et de la roue de pré-rainage.

5) Rainure à arbre simple et double lame, le réglage de la hauteur de la boîte adopte la structure de commande électrique à dent interne, de sorte que l'huile lubrifiante ne contamine pas facilement le carton. Et le réglage de la hauteur de la boîte est doté d'un dispositif électronique de protection contre les collisions, qui n'endommagera pas la machine.

6) Le mécanisme de traverse de la plaque de guidage adopte la conception combinée d'une vis à billes de précision et d'un axe optique linéaire, avec un mouvement flexible et un positionnement précis.

7. Mécanisme de réglage de phase de fente

1) Structure d’engrenage planétaire.

2) La phase de rainurage est contrôlée par ordinateur et numérique électrique ajusté à 360 ° (le mouvement et l'arrêt peuvent tous être ajustés).

8. Actionner et contrôler l'interrupteur

Le panneau de commande est équipé d'un écran tactile de 6 pouces, ce qui facilite le réglage de la taille de l'emplacement.

Unité de découpe

1. Rainage des roues

1) Le diamètre du rouleau est un tube en acier sans soudure de 110 mm, grâce à deux fois de meulage, le chromage dur de la surface se déplace en douceur.

2) Le jeu des roues de rainage est ajusté manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et le jeu est ajusté par un engrenage excentrique, marqué avec une échelle.

2. Rouleaux de découpe

1) Le diamètre du rouleau de découpe inférieur est un rouleau de découpe standard de 360 ​​mm, qui est fabriqué en moulage centrifuge en acier allié avec un meulage de haute précision. Il est équipé d'un dispositif de serrage rainuré.

2) Le diamètre du rouleau de tapis en caoutchouc est de 388,9 mm, usinage de finition en acier 45# de haute qualité, correction d'équilibre, chromage dur. Le tapis en caoutchouc adopte la marque Depair d'Allemagne - un manchon en caoutchouc polyuréthane résistant avec une incision lisse, une installation pratique et plus de 8 millions de temps de découpe. Le rouleau de tapis en caoutchouc adopte des dispositifs de mouvement mécanique, chaque couteau coupera dans différentes positions, prolongera efficacement la durée de vie du tapis en caoutchouc, la distance de mouvement est de 30 mm, un dispositif de compensation automatique de vitesse linéaire, fera fonctionner la boucle dis-infinie de découpe dans la direction circonférentielle, pour rendre l'usure du tapis en caoutchouc plus uniforme. lorsque le diamètre du rouleau souple change, la compensation de suivi automatique, sans réglage manuel, garantit que la taille de chaque lot de cartons découpés est complètement cohérente, et le dispositif de séparation des rouleaux de découpe est équipé d'un cylindre, lorsqu'il n'est pas alimenté en carton et au ralenti, les deux rouleaux supérieur et inférieur seront séparables, réduiront l'usure du tapis en caoutchouc et de la lame. Parallèlement, la durée de vie du tapis en caoutchouc et du module de lames est considérablement prolongée.

3) Mécanisme de meulage automatique du rouleau en caoutchouc, répare et polit le tapis en caoutchouc usé plusieurs fois. Le taux de réutilisation des tapis en caoutchouc a été considérablement augmenté. Le voyant d'alarme continue de clignoter lorsque le rouleau en caoutchouc est réparé.

4) Système de nettoyage : l'arbre de gaufrage avant et arrière est pressé contre la courroie via le moteur de décélération et les déchets de papier sont complètement éliminés, de sorte que la machine ne soit pas affectée par l'accumulation de vieux papiers. L'efficacité du travail est grandement améliorée.

3. Structure de réglage de phase des rouleaux de découpe

1) Structure d’engrenage planétaire.

2) La phase de découpe adopte un réglage électrique numérique à 360 degrés par micro-ordinateur LCD. (réglable pour le fonctionnement et l'arrêt).

Paramètre technique

Différentes configurations peuvent être sélectionnées en fonction des différents besoins des utilisateurs ; (Vous pouvez choisir n’importe quelle combinaison d’impression 1 à 5 couleurs, de rainurage, de boucle de poinçonnage, de découpe et d’empilage).
