Aperçu /Produits/Machine d'impression ondulée de Flexo de carton/Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision

Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision

1 ensembles
MOQ
To be negotiated
Prix
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Garantie: 1 an
Taper: Automatique
Vitesse: 100-130m/min
Usage: Impression de l'entaillage
Couleur: Blanc, Noir
Type d'emballage: Film plastique
Informations de base
Lieu d'origine: Hebei, Chine
Nom de marque: GR
Certification: CE,ISO
Numéro de modèle: GYM920
Conditions de paiement et expédition
Détails d'emballage: Emballage de caisse en bois (facultatif) ou emballage de film plastique bien emballé
Délai de livraison: 30-60 JOURS
Conditions de paiement: LC, T/T, Western Union
Capacité d'approvisionnement: 10 séries/mois
Description de produit

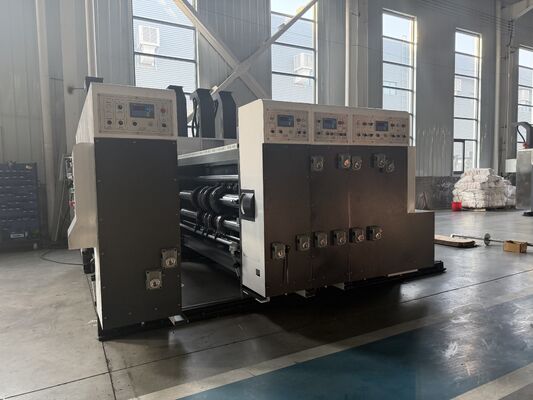

Machine d'impression flexographique pour carton ondulé
La machine rotative de rainurage et d'impression flexographique automatique à alimentation par bord d'attaque représente une technologie de fabrication avancée pour la production de cartons ondulés, combinant des capacités d'impression de précision, de rainurage et de découpe dans un système unique et efficace.
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 0
Ⅰ. Unité d'alimentation
Technologie avancée d'alimentation du papier
  • Technologie d'alimentation par bord d'attaque leader de la province de Taiwan avec arbres de roues d'alimentation en acier à roulement
  • Écran tactile couleur HMI de 7 pouces pour la communication entre les sections d'alimentation, d'impression, de rainurage et de découpe
  • Alimentation du papier assistée par ventilateur d'aspiration avec moteur contrôlable par convertisseur de fréquence pour l'efficacité énergétique
  • Le positionnement du carton par bord d'attaque réduit l'impact de l'erreur de longueur
  • Réglage électrique des jauges d'arrêt gauche/droite et du cadre de traînage du carton
  • Positionnement à un bouton avec système d'alarme de sécurité et interverrouillage pneumatique
  • Rouleaux inférieurs en tube d'acier sans soudure de haute qualité avec revêtement en caoutchouc double couche
Ⅱ. Unité d'impression
Rouleau de cliché d'impression
  • Diamètre : ￠295 mm (y compris le diamètre du cliché ￠305 mm)
  • Construction en acier de haute qualité avec placage au chrome dur
  • Réglage électrique circonférentiel à 360° en fonctionnement ou à l'arrêt
  • Fonctions de mise à zéro automatique et de position de suspension du cliché
Rouleau d'impression
  • Tube d'acier sans soudure de haute qualité avec rectification de précision et galvanoplastie
  • Mécanisme de réglage sans jeu pour la précision de la transmission
  • Réglage manuel du micro-jeu avec affichage de l'échelle (plage 0-12 mm)
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 1
Rouleau anilox métallique
  • Structure en porte-à-faux pour une installation et une maintenance faciles
  • Fabriqué par "Haili Roller" avec des options de maille : 200, 220, 250, 280 lignes/pouce
  • Action de pression pneumatique avec levage automatique
  • Rouleau en maille céramique en option (200-400 lignes/pouce) disponible
Rouleau en caoutchouc
  • Tubes en acier sans soudure de haute qualité avec surface en caoutchouc Ding Qing
  • Rectification de précision CNC pour la précision
  • Réglage fin à vis sans fin à deux étages 1:200
Système d'alimentation en encre
  • Pompe à encre pneumatique unidirectionnelle à membrane avec filtration
  • Détection automatique de la quantité d'encre avec système d'alarme
  • Tuyaux d'alimentation en encre et godets de stockage transparents
Ⅲ. Unité de rainurage
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 2
Contrôle par écran tactile
  • Système d'automatisation de programmation PLC avec saisie de données pour les dimensions des produits en papier
  • Positionnement automatique à un bouton avec capacité de réglage fin manuel
  • Contrôle du moteur par convertisseur de fréquence Delta de la province de Taiwan
Rainurage contrôlé par ordinateur à six axes
  • Structure de rainurage à un arbre et double couteau avec conception à dents internes
  • Couteaux de rainurage d'une épaisseur standard de 7 mm en acier allié
  • Technologie de rail de guidage linéaire pour un rainurage de précision
  • Système de réglage automatique à dix vis
Pré-pressage et pressage de ligne
  • Arbres supérieurs et inférieurs en acier de haute qualité avec équilibrage dynamique
  • Quatre groupes de roues de pressage de ligne pour éviter l'écrasement du carton
  • Réglage manuel du jeu avec une plage de 2 à 12 mm
Ⅳ. Unité de découpe
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 3
Rouleau de cliché
  • Diamètre extérieur : ￠260 mm
  • Acier moulé de haute qualité avec rectification de surface et correction d'équilibrage
  • Trous de boulons M10 avec un espacement axial de 100 mm
  • Hauteur de la matrice de découpe : 25,4 mm
Rouleau en caoutchouc (rouleau supérieur)
  • Diamètre : < ￠295,5 mm (diamètre du patin en caoutchouc : 311,5 mm)
  • Patin en caoutchouc à changement rapide résistant à l'usure
  • Réglage électrique du jeu avec mécanisme de verrouillage pneumatique
  • Dispositif de déplacement transversal de 50 mm pour une usure uniforme
Composants du système d'entraînement
  • Transmission à engrenages hélicoïdaux de haute précision en acier allié 20GrMnTi
  • Manchon de connexion de tension sans clé pour un fonctionnement sans jeu
  • Système de lubrification par pulvérisation automatique
  • Moteur principal à convertisseur de fréquence "Dongli" avec contrôleur Delta de la province de Taiwan
  • Roulements principaux importés NSK avec roulements domestiques Wahalo
  • Composants électriques Zhejiang Zhengtai ou Schneider
Paramètres techniques
Paramètre Spécification
Vitesse de travail 130 pièces/min
Taille maximale du carton d'alimentation 900*2100 mm
Taille minimale du carton d'alimentation 250*600 mm
Surface d'impression maximale 900*2000 mm
Épaisseur standard du cliché 7,2 mm
Épaisseur de carton adaptée 1-12 mm
Précision d'impression ±0,5 mm
Précision de rainurage ±1,5 mm
Précision de découpe ±1 mm
Emballage et expédition
  • Emballage résistant à l'humidité et aux chocs adapté au transport routier longue distance
  • Conçu pour diverses conditions météorologiques
  • Ensemble complet de manuels de maintenance et d'utilisation inclus
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 4
Nos services
Q : Quelle est la garantie de la machine ?
R : Période de garantie : 12 mois à compter de la date d'expédition. La garantie exclut la mauvaise utilisation, les dommages accidentels ou les erreurs de l'opérateur. Pendant la garantie, nous fournissons des pièces de rechange. Contactez-nous pour une assistance détaillée par photos et vidéos.
Q : Qu'en est-il du service après-vente ?
R : Assistance en ligne 24h/24 et 7j/7 par e-mail, Skype, WeChat, WhatsApp. Résolution des problèmes par vidéos/images. Garantie d'un an pour le remplacement des pièces de rechange.
Q : Le paiement est-il sûr pour une première coopération ?
R : La vérification vidéo à chaque étape de production garantit la réception du produit. Nous acceptons diverses méthodes de paiement sûres selon vos besoins.
Q : Quelle est votre quantité minimale de commande ? Pouvez-vous envoyer des échantillons ?
R : Quantité minimale : 1 jeu. En tant qu'équipement de machinerie, les échantillons ne sont pas réalisables. Nous fournissons des spécifications détaillées, des vidéos et des informations complètes sur le produit.
Machine d'impression flexographique automatique à alimentation par le bord avec une vitesse de 130 m/min pour l'impression de cartons ondulés de précision 5
