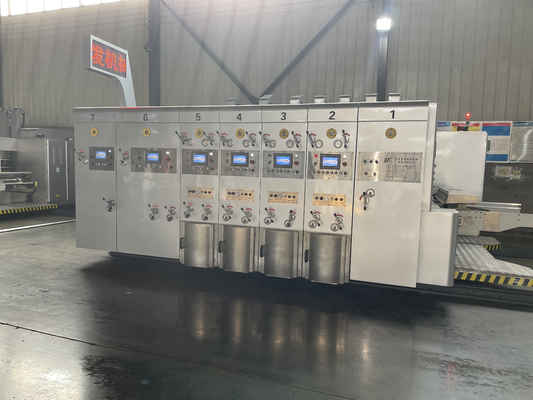

GYM-A 1628 Machine à entailler et à découper à trois couleurs

Ⅰ.Partie mangeoire :

1. Chargeur de bord d'attaque :

1) Système d'alimentation de bord d'attaque de type roues à quatre rangées, opération facile, haute précision.

2) Les roues de bord d'attaque adoptent la marque Maxdura de Taiwan, durable et résistante à l'usure.

3) Ventilateur de 7,5 kW, alimentation auxiliaire en papier par aspiration d'air, en fonction du degré de flexion de la carte, volume d'air réglable pour assurer une alimentation en papier fluide.La fréquence variable contrôle le volume d'air.

4) Les positions des déflecteurs gauche et droit sont réglées électriquement par la tige à vis, ce qui est pratique et rapide à régler.La position du dégagement supérieur et inférieur du déflecteur avant est réglée manuellement séparément.

5) Avec la fonction de saut d'alimentation, choisissez la fonction de saut d'alimentation en fonction des besoins pour assurer le traitement des panneaux de grande taille.Le levage et la chute du papier adoptent un cylindre pour pousser l'action rapidement et économiser de l'effort.

6) La machine hôte adopte un contrôle de conversion de fréquence au démarrage de la machine, fonctionne sans problème et peut économiser 30% d'énergie.

7) équipé du commutateur de commande de verrouillage qui est connecté à l'unité de découpe, pour réaliser un arrêt urgent, arrêter l'alimentation ou reprendre l'alimentation, le jogging avant et arrière, le jogging de phase de chaque unité et un fonctionnement plus humanisé.

8) Le cadre en papier arrière peut contrôler électriquement le mouvement de position, accélérer le réglage.

9) Dispositif de dépoussiérage : équipé d'une brosse de haute qualité et d'un ventilateur de dépoussiérage de 4kw, il peut éliminer les impuretés sur la surface d'impression du carton en grande quantité et améliorer la qualité d'impression.

10) Réglage manuel de la position du déflecteur arrière.

11) Compteur d'alimentation papier, définir et afficher la quantité de production.

2 .Séparation et combinaison d'unités .

1) Séparation et combinaison de l'unité de commande électrique avec une sonnerie d'alarme, et l'alarme retentira en continu pendant le déplacement pour assurer la sécurité des opérateurs.

2) l'arbre de transmission est équipé d'un embrayage de sécurité pour éviter d'endommager la machine en raison d'une mauvaise utilisation (lorsque la machine n'est pas verrouillée, la machine hôte ne peut pas démarrer).

3) Dispositif de verrouillage pneumatique.

4) Dispositif de protection de démarrage du moteur hôte.

3. Rouleau d'alimentation papier

1) Le diamètre extérieur est de 155 mm.

2) Tube en acier sans soudure, recouvert de caoutchouc résistant à l'usure et correction équilibrée.

3) Le diamètre du rouleau de gaufrage d'alimentation inférieur est de 155 mm et le chromage.

4) Le dégagement des rouleaux d'alimentation en papier est réglé manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et le dégagement est réglé par un engrenage excentrique, marqué d'une échelle.

4. Appareil de retour automatique à zéro

1) L'unité d'alimentation, l'unité d'impression sont automatiquement remises à zéro.

2) En général, le carton est équipé d'un dispositif de mise à zéro automatique, qui peut être ajusté à la bonne position par deux morceaux de carton d'impression de test, pour réduire le gaspillage de carton.

Ⅱ.Unité d'impression

1. Rouleau d'impression

1) Le diamètre extérieur de 410 mm.

2) Matériau en tôle d'acier, meulage de surface, chromage dur.

3) Correction de l'équilibre, bon fonctionnement.

4) Rouleau fixe à roue à rochet qui installe la plaque d'impression.

5) Toute la rainure de la plaque de format, adaptée à la version suspendue de 9 mm, s'applique.

6) Chargez et déchargez la plaque d'impression, effectuez des virages positifs et négatifs à l'aide d'une pédale électrique.

7) Réglage manuel transversal du rouleau d'impression, la plage de 2 à 5 mm.

1. Rouleau de pressage d'impression

1) Le diamètre extérieur est de 175 mm.

2) Meulage de surface de tuyau en acier, chromage dur.

3) Correction de l'équilibre, bon fonctionnement.

4) L'écart du rouleau de la presse à imprimer est ajusté manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et l'écart est ajusté par un engrenage excentrique, marqué d'une échelle.

2. Anilox en acier (fabriqué par la société Haili de la province du Jiangsu)

1) Le diamètre extérieur de 215 mm.

2) La surface du tuyau en acier adopte un procédé de chromage avancé, qui est dur, lisse et résistant à l'usure.

3) Le point est cohérent et l'encre est uniforme.

4) Prolongez la durée de vie de la plaque d'impression et du rouleau en caoutchouc.

5) Une volute autobloquante bipolaire est adoptée pour régler manuellement le jeu du rouleau anilox, et un manchon en acier excentrique est utilisé pour régler le jeu, et l'échelle est marquée.

3. Rouleau en caoutchouc

1) Le diamètre extérieur est de 205 mm.(fabriqué par jizhou chunfeng.)

2) La surface du tube en acier est recouverte de caoutchouc résistant à l'usure.

3) meulage spécial dans un rouleau en caoutchouc, bon effet de transfert d'encre.

4) Le corps d'engrenage à vis sans fin autobloquant bipolaire est adopté pour régler manuellement le jeu entre l'anilox et le rouleau en caoutchouc, et un engrenage excentrique est utilisé pour régler le jeu, et l'échelle est marquée.

4. Rouleau de guidage du papier supérieur et inférieur

1) Rouleau supérieur : diamètre extérieur 86 mm, tuyau sans soudure, avec quatre roues en papier.

2) Rouleau inférieur : diamètre extérieur 155 mm, tube en acier sans soudure, meulage de surface, chromage dur.

3) Le dégagement des rouleaux d'alimentation en papier est réglé manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et le dégagement est réglé par un engrenage excentrique, marqué d'une échelle.

5. Dispositif de réglage de phase

1) Structure de l'engrenage planétaire.

2) La phase d'impression adopte un réglage numérique électrique à 360 degrés du micro-ordinateur LCD.(réglable pour le fonctionnement et l'arrêt).

3) Position latérale manuelle, distance réglable de +/- 5 mm.

4) Le rouleau de plaque d'impression adopte un micro-ordinateur LCD pour ajuster la phase, qui peut se remettre à zéro et ajuster la plaque rapidement avec une grande précision.

6. Système de recyclage d'encre

1) Pompe à membrane pneumatique, alimentation en encre stable, opération et entretien faciles.

2) écran de filtre d'encre, filtreimpuretés.

7. Dispositif de correction de phase d'impression

1) Mécanisme de freinage pneumatique.

2) Lorsque les unités sont séparées ou en cours de réglage de phase, le mécanisme de freinage limite la rotation de la machine, maintient le point fixe de la position de vitesse d'origine.

Ⅲ.Slotting Unit (réglage complet de l'ordinateur)

1. L'écran tactile de l'ordinateur est adopté

Grâce à l'API et à l'encodeur rotatif, une détection et un réglage automatiques peuvent être effectués.Les ordres de stockage peuvent être invoqués.

2. Réglage complet de l'ordinateur

En plus d'utiliser l'écran tactile de l'ordinateur, ajustez la direction axiale et la hauteur de la boîte de chaque siège de coupeur via le PLC et l'encodeur rotatif.Les boutons de commande électriques peuvent également être utilisés pour régler la direction axiale de chaque siège de coupe et la hauteur de la boîte.

3. Réglage de la phase d'encochage

1) Le réglage de la phase de rainurage adopte le contrôle de conversion de fréquence de l'écran tactile PLC et le réglage numérique électrique à 360 ° (le mouvement et l'arrêt peuvent tous être ajustés).

2) Dispositif de réglage de phase zéro pour assurer une position de fente cohérente.

4. Section de pré-rainage

1) diamètre de l'arbre pré-pliant 110mm, adoptez un tuyau en acier sans soudure de haute qualité.Meulage de surface, correction d'équilibre dynamique, chromage dur, rotation douce.

2) La roue de pré-pliage adopte une technologie de pointe pour améliorer la grande roue de pré-pliage, de sorte que le carton ne soit pas cassé lors du pli de la ligne.

5. Section de la roue de rainage

1) Le diamètre du rouleau de rainage est de 124 mm et un tube en acier sans soudure de haute qualité est adopté.Meulage de surface, correction d'équilibre dynamique, chromage dur, rotation douce.

2) La roue de rainage adopte une technologie de pointe.La roue supérieure est faite de colle de résine à haute dureté et de rainures au milieu.Lors du passage de la planche de manière synchrone avec la roue inférieure, la ligne de la planche ne s'éloigne pas de l'inclinaison.

3) La position axiale de la roue de rainage, de la roue de pré-rainage et du disque de fraise à rainurer est automatiquement ajustée de manière synchrone via la vis à billes de précision.

4) Le réglage du rouleau inférieur de la roue de rainage, du rouleau de pré-rainage et de la lame de rainurage, la structure de manchon d'excentricité réglable est adoptée pour rendre la structure compacte, facile à régler et à positionnement précis ;

5) Le réglage du jeu du rouleau inférieur de la roue de rainage, du rouleau de pré-pliage et de la lame de rainurage est ajusté manuellement par le corps de roue à vis sans fin autobloquant bipolaire, et le jeu est ajusté par un engrenage excentrique et marqué avec une échelle.

6. Siège de lame de pré-pliage, de refendage et de rainurage

1) Le diamètre supérieur du rouleau de rainurage est de 156 mm, tube en acier sans soudure, les deux temps de meulage, le chromage dur de surface, se déplaçant en douceur.

2) Le diamètre inférieur du rouleau de rainurage est de 156 mm, tube en acier sans soudure, les deux temps de meulage, le chromage dur de surface, se déplaçant en douceur.

3) Usinage de précision du disque de lame de rainurage supérieur.

4) Réglage électrique de la position axiale synchrone des disques de lame de rainurage supérieur et inférieur, de la roue de rainage, du disque de couteau de fendage et de la roue de pré-rainage.

5) Fentes à arbre simple et double lame, le réglage de la hauteur de la boîte adopte la structure de commande électrique de la dent interne, de sorte que l'huile de lubrification ne soit pas facile à contaminer le carton.Et le réglage de la hauteur de la boîte a un dispositif électronique de protection contre les collisions, n'endommagera pas la machine.

6) Le mécanisme de traversée de la plaque de guidage adopte la conception combinée d'une vis à billes de précision et d'un axe optique linéaire, avec un mouvement flexible et un positionnement précis.

7. Mécanisme de réglage de la phase des fentes

1) Structure de l'engrenage planétaire.

2) La phase de rainurage est contrôlée par ordinateur et numérique électrique ajustée à 360 ° (le mouvement et l'arrêt peuvent tous être ajustés).

8. Commutateur d'exploitation et de contrôle

Le panneau de contrôle est équipé d'un écran tactile de 6 pouces, ce qui permet de régler facilement la taille du slotting.

Ⅳ. Unité de découpe

1. Roues de rainage

1) Le diamètre du rouleau est un tube en acier sans soudure de 110 mm, à travers deux fois de meulage, le chromage dur de surface, se déplaçant en douceur.

2) Le dégagement des roues de rainage est ajusté manuellement par un corps d'engrenage à vis sans fin autobloquant bipolaire, et le dégagement est ajusté par un engrenage excentrique, marqué d'une échelle.

1. Rouleaux de découpe

1) Le diamètre du rouleau de découpe inférieur est un rouleau de découpe standard de 360 ​​mm, qui est fabriqué en alliage d'acier moulé par centrifugation avec un meulage de haute précision.Il est équipé d'un dispositif de serrage rainuré.

2) Le diamètre du rouleau de tapis en caoutchouc est de 388,9 mm, usinage de finition en acier 45 # de haute qualité, correction de l'équilibre, chromage dur.Le tapis en caoutchouc adopte la marque Depair d'Allemagne - un manchon en caoutchouc polyuréthane résistant avec une incision lisse, une installation pratique et plus de 8 millions de fois de découpe.Le rouleau de tapis en caoutchouc adopte des dispositifs de mouvement mécanique, chaque couteau coupe dans différentes positions, prolonge efficacement la durée de vie du tapis en caoutchouc, la distance de mouvement est de 30 mm, le dispositif de compensation automatique de vitesse linéaire, fait fonctionner la boucle dis-infinie de découpe dans la direction circonférentielle , pour rendre l'usure du tapis en caoutchouc plus uniforme.lorsque le diamètre du rouleau souple change, la compensation de suivi automatique, sans réglage manuel, garantit que la taille de chaque lot de cartons découpés est parfaitement cohérente, et le dispositif de séparation des rouleaux de découpe est équipé d'un cylindre, lorsqu'il n'est pas alimenté en carton et au ralenti, les deux rouleaux supérieur et inférieur seront séparables, réduiront l'usure du tapis en caoutchouc et de la lame.Pendant ce temps, la durée de vie du tapis en caoutchouc et du module de lames est considérablement prolongée.

3) Mécanisme de meulage automatique du rouleau en caoutchouc, répare et polit le tapis en caoutchouc usé plusieurs fois.Le taux de réutilisation du tapis en caoutchouc a été considérablement augmenté.Le voyant d'alarme continue de clignoter lorsque le rouleau en caoutchouc est réparé.

4) Système de nettoyage : l'arbre de gaufrage avant et arrière est pressé contre la courroie à travers le moteur de décélération, et les déchets de papier sont complètement éliminés, de sorte que la machine ne soit pas affectée par l'accumulation de déchets de papier.L'efficacité du travail est grandement améliorée.

2. Structure de réglage de phase des rouleaux de découpe

1) Structure de l'engrenage planétaire.

2) La phase de découpe adopte un réglage numérique électrique à 360 degrés du micro-ordinateur LCD.(réglable pour le fonctionnement et l'arrêt).
