Machine de découpe automatique de carton ondulé hydraulique PLC avec rainage et découpe à 5000 pièces/heure pour machine de découpe de boîtes en carton ondulé
traits Galerie Description de produit Évaluations et avis Demandez une citation
traits
Caractéristiques
Taper:: Machine à découper
Capacité de production :: 5000pcs/hour
Automatisé :: Oui
Garantie:: 1 an
Service après-vente assuré :: Oui
Tension: 380V
Condition: nouveau
Garantie: 12 mois
Informatisé: Oui
Service après-vente assuré: Ingénieurs disponibles pour entretenir des machines à l'étranger, support technique visuel, appui en
Nom du produit: Machine de découpage, matrice-coupeur de découpage de plate-forme de carton de machine de plate-form
Fonction: Se plisser et découper
Application: Pour le découpage de carton
Taper: Machine de découpage, poinçonneuse
Usage: Fabrication du carton
Mettre en évidence:

Le PLC a ridé la machine de découpage de carton

,

la machine de découpage de carton ondulé hydraulique

,

la machine de découpage et se plissante automatique

Informations de base
Lieu d'origine: Province de Hebei, Chine
Nom de marque: GERUN
Certification: CE,ISO
Numéro de modèle: 1650
Conditions de paiement et expédition
Détails d'emballage: Emballage en bois de cas (facultatif) ou feuille de plastique bien emballée packaing
Délai de livraison: 30-60days
Conditions de paiement: Western Union
Capacité d'approvisionnement: 10 ensembles/mois
Description de produit
Machine de découpe et d'échenillage automatique pour carton ondulé

La machine adopte un système servo Anchuan, un contrôleur de mouvement à quatre axes Gogol, un système d'alimentation sans pression, une rangée de dents de pince à haute résistance, un guide avant à oscillation complète, un guide de poussée automatique, une structure d'intervalle de haute précision et une plaque de verrouillage pneumatique. Avec un embrayage pneumatique, un protecteur de surcharge et une collecte automatique de papier, la machine offre une courte distance d'alimentation en papier, un positionnement précis et une collecte de papier ordonnée. Elle peut également effectuer une découpe sans pince.

Le contrôle par ordinateur permet un fonctionnement entièrement automatique, tandis que l'interface homme-machine affiche les conditions de travail et les conseils de dépannage. Les composants clés, les systèmes de contrôle et les fixations sont importés et soigneusement assemblés pour garantir la sécurité et la fiabilité. De nombreux capteurs et dispositifs de protection protègent à la fois le fonctionnement de la machine et la sécurité des travailleurs.

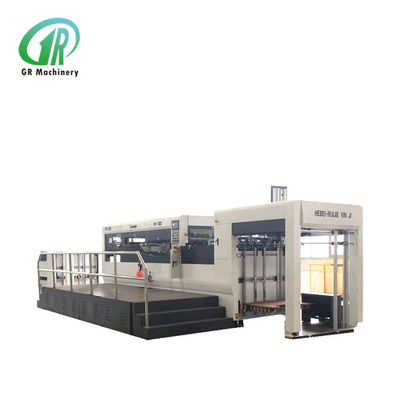

Automatic corrugated carton die cutting machine with waste removal system
Paramètres Techniques
Modèles et Paramètres SC1300 SC1500 SC1650
Taille Maximale du Papier 1320 × 980 mm 1510 × 1120 mm 1670 × 1200 mm
Taille Minimale du Papier 350 × 450 mm 450 × 500 mm 500 × 550 mm
Taille Maximale de Découpe 1300 × 960 mm 1490 × 1100 mm 1650 × 1180 mm
Pression de Découpe 350 T 380 T 400 T
Carton Ondulé 3–10 mm 3–10 mm 3–10 mm
Vitesse Maximale de Découpe 5000 pièces/h 5000 pièces/h 4500 pièces/h
Puissance Totale 24,5 KW 24,5 KW 32 KW
Puissance Totale (avec échenillage) 28,5 KW 28,5 KW 35 KW
Poids Total 16,5 T 19,5 T 23 T
Poids Total (avec échenillage) 18,5 T 21,5 T 26 T
Dimensions Globales (mm) 5900 × 2365 × 2346 6200 × 2380 × 2356 7000 × 2980 × 2450
Dimensions Globales avec Échenillage (mm) 7080 × 2365 × 2346 7400 × 2365 × 2346 8500 × 2365 × 2346
Images Détaillées et Unités Clés
Unité d'Alimentation par Vide
  • Nouveau système d'alimentation par bande d'aspiration sous vide et entraînement par servomoteur.
  • Convient à tous types de papier ; les réglages de données peuvent être ajustés sur l'écran tactile.
  • Les grandes déflecteurs avant et latéraux maintiennent le carton dans la bonne position, offrant une haute précision de découpe.
  • Dispositif de mise à niveau du papier spécialement conçu pour le carton courbé, empêchant le carton de recouvrir le déflecteur avant.
Unité de Découpe
  • Performance de découpe stable avec un entraînement rapide, solide et fiable.
  • Structure de verrouillage du cadre de découpe ; la plaque d'acier de découpe utilise un réducteur d'air pour réduire le poids et faciliter le contrôle.
  • Le dispositif de positionnement de découpe permet un repérage rapide et une plus grande précision de découpe.
  • La pince à pointes ASAHI est spécialement conçue pour les cartons fortement déformés – stable et durable.

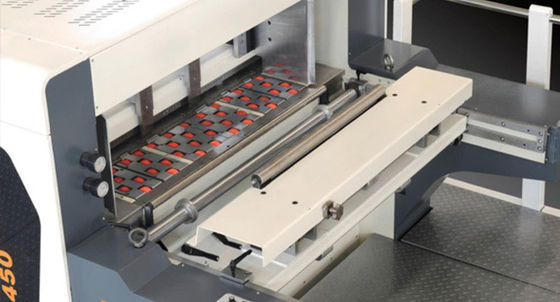

Close-up of die cutting unit gripper and positioning components
Machine wallboard and platform constructed from high-strength ductile iron
  • La paroi entière de la machine et la plateforme sont en fonte ductile à haute résistance pour garantir une pression de découpe élevée.
  • Contrôle PLC importé avec réglage par écran tactile ; tous les réglages sont motorisés, ce qui permet d'économiser du temps et des efforts.
  • Comptage automatique et conception de sortie de papier sans arrêt, avec un système d'alimentation à plateforme élévatrice hydraulique pour une alimentation et une sortie de papier pratiques sans arrêt.
Stripping unit male and female die arrangement

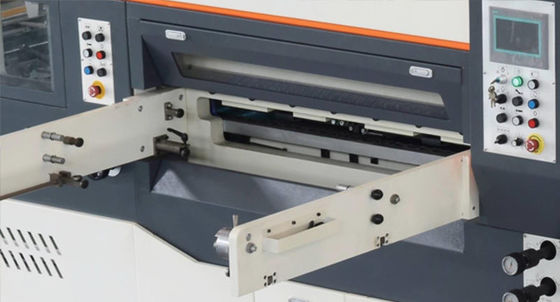

Stripping unit frame and handcrank adjustment detail
Unité d'Échenillage
  • Méthode de découpe rapide ; l'opérateur peut terminer l'installation depuis l'extérieur sans entrer dans la machine.
  • Les matrices mâles et femelles peuvent être insérées du côté de l'opération pour réduire le temps d'installation et améliorer la sécurité.
  • Les cadres supérieur et inférieur garantissent des performances de découpe fiables ; les matrices mâles et femelles se déplacent de haut en bas pour un échenillage plus complet.
  • Un film plastique entre la section de découpe et le cadre inférieur empêche le papier de dévier ; il peut être ajusté avec une manivelle selon la taille de la matrice dans le sens de l'opération.

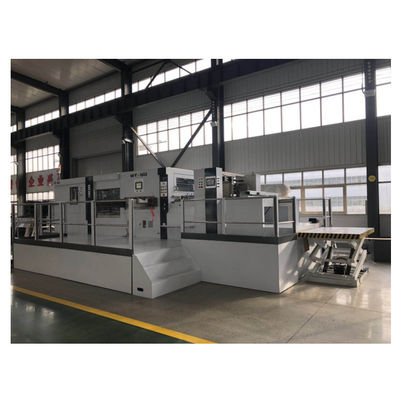

Overall view of the automatic die cutting machine production line
Questions Fréquemment Posées
1. Êtes-vous une usine ou une société commerciale ?

Nous sommes un fabricant de machines situé à Cangzhou, province du Hebei, en Chine – Cangzhou Gerun Machinery Co., Ltd.

2. Comment puis-je visiter votre usine ?

Nous pouvons venir vous chercher à l'aéroport de Pékin si nécessaire. Vous êtes les bienvenus pour visiter notre usine.

3. Quels sont vos produits ?

Nous sommes spécialisés dans la production de lignes de production de carton ondulé à 3, 5 et 7 plis, de machines d'impression à grande vitesse, de machines de rainage et de découpe, de plieuses-colleuses, de lamineuses à cannelure, de machines de cerclage et de ficelage, et d'autres équipements de production de carton ondulé.

4. Comment votre usine contrôle-t-elle la qualité ?

Au fil des ans, notre entreprise a fait de « la qualité d'abord » et de « l'intégrité comme fondement » son objectif d'entreprise, répondant toujours aux exigences des utilisateurs comme seul objectif et fournissant des produits d'excellente qualité et de technologie professionnelle. Nous accordons une grande importance au contrôle de la qualité du début à la fin :

  • Toutes les pièces de rechange que nous utilisons sont d'origine.
  • Des ouvriers qualifiés soignent chaque détail dans le processus de production et d'emballage.
  • Le département de contrôle qualité est spécifiquement responsable de la qualité dans chaque processus.
  • La machine fonctionne pendant plus de 24 heures avant l'expédition.
  • Chaque machine a son propre numéro de série de fabrication pour un suivi à long terme.
5. Comment les produits sont-ils évalués ?

Les produits sont distribués aux États-Unis, en Russie, en Pologne, en Italie, en Angleterre, au Moyen-Orient, au Mexique, en Argentine, au Pérou, en Afrique, en Asie du Sud-Est et dans d'autres pays, ainsi qu'en Chine. La qualité des produits et la réputation de l'entreprise reçoivent de grands éloges à l'intérieur et à l'extérieur du pays.

6. Quelles sont les conditions de paiement ?

Un acompte de 30 % est versé après la signature du contrat, et les 70 % restants sont versés avant l'expédition.

Emballage et Expédition
Die cutting machine packed for shipping
Machine loaded and secured for transport
Notre Usine
Cangzhou Gerun Machinery factory workshop and production facility
