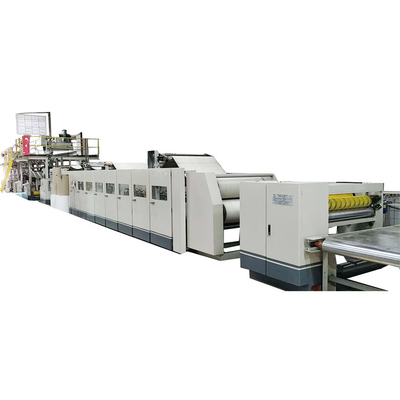

Chaîne de production complètement automatique de carton ondulé de 5 plis machine de conditionnement de carton
Introduction |
La chaîne de production de carton ridé est l'équipement professionnel pour produire le carton ondulé. La chaîne de production comprend le support de petit pain de moulin, préchauffeur de revêtement (papier moyen), machine de gifle simple, pont de convoyeur, collant la machine, la machine de double gifle, le marqueur de découpeuse, la coupure, le convoyeur et l'empileur, le système de compression de système de chauffage, d'air et la colle faisant le système et ainsi de suite. Nous avons produit la catégorie différente chaîne de production ondulée de 3,5,7 plis avec le montage différent. Sur la base de comprendre les conditions des clients et des qualifications avancées ici et ailleurs, notre société s'est développée et conçu ces lignes de production avec la vitesse 60~220m/min, le papier avec 1600~2200mm et A, B, C, chaîne de production UV de cannelure d'E peut satisfaire différents clients.
Paramètres |
Nom de paramètre | Paramètre | Unité |
Largeur fonctionnante | 1800-2200 | Millimètre |
Vitesse mécanique maximum | 250 |
M/min Mètre/minute |
Quantité de couteau de découpeuse | 5/6 | Couteau |
Largeur minimum de découpeuse | 250 | Millimètre |
Chargez-vous du temps de couteau | <10> | En second lieu |
Longueur de carton de pile | 400~1400 | Millimètre |
Chargez-vous de la précision de couteau | ±0.5 | Millimètre |
Taille de pile | 300 | Millimètre |
Précision découpée | ±1.0 | Millimètre |
Images détaillées |
![]() |
* maintenant le petit pain de papier, se déplaçant de droite à gauche, l'up-down de bras et la rotation de petit pain de papier est hydraulique actionné. * les rouleaux de papier de soutien deux dans le même temps, un fonctionne, et un autre est pour la cloison disponible. * adopte le « embrayage de ressort ». * tension de papier commandée par le frein à disque d'une manière pneumatique actionné, plaçant la tension facilement. |
* rouleaux ondulés faits d'acier 48CrMo allié, avec le traitement thermique pour la dureté HRC58-60, extérieur plaqué avec le traitement de chrome. * rouleau de plissement : Dia.280mm avec un tambour. rouleau de *Press : Dia.320mm avec le tambour. * nettoyez à l'aspirateur l'aspiration la conception que Fingerless fournit la formation parfaite de cannelure à la fabrication à grande vitesse. * système de conducteur de cardan. Boîte à engrenages d'entraînement d'huile individuelle d'immersion, séparant des vibrations dynamiques pour améliorer la stabilité courante, facile et rapide pour l'entretien * collage du rouleau : la surface est gravée en refief avec la conception et le chrome de fabrication plaqués. * ajustement de rouleau ondulé supérieur, de rouleau presseur et de rouleau de colle commandé par le système pneumatique. * avec le préchauffage et les rouleaux de préconditionnement. |
![]() |
![]() |
*plates : 1780mm (L)×600mm (W)×120mm (H)×9pcs fait de plaque d'acier, plat de poli. * tuyauterie de vapeur pour la plaque de chauffage, divisée en sectionsn 4 respectivement. la température de chauffage de *The pour chaque section peut être montrée. * pour ajuster la tension de la ceinture de coton supérieure avec un dispositif de réglage de ajustement pneumatique de manuel d'ensemble de l'ensemble device.and un ; Cylindre d'air : course de dia.160mmx250mm. * pour ajuster la tension de la ceinture de coton inférieure avec : un dispositif de réglage de manuel réglé. * pour guider la ceinture de coton supérieure avec : un dispositif de réglage de manuel réglé. |
- Ce type de machine est particulièrement pour la chaîne de montage au lieu de vieux type machine de marqueur de découpeuse. - Assurer la synchronisation fonctionnant avec la chaîne de montage - À la fente le côté de carton est rangé, droit, lisse et non-écrasable. - Les lames peuvent être affilées manuellement ou automatiquement. - Chaque lame peut être commandée individuellement. - Moniteur coloré d'opération d'écran tactile, opération facile et moniteur visuel. - Anti-déviation automatique. la machine entière peut être mouvement à gauche et à droite. pour réduire les déchets beaucoup |
![]() |
Emballage et expédition |
Adopte l'emballage étanche à l'humidité et antichoc qui convient à la route de fond
transport et divers types de conditions atmosphériques. Un ensemble complet de l'entretien et de l'opération
des manuels est inclus.
![]() |
