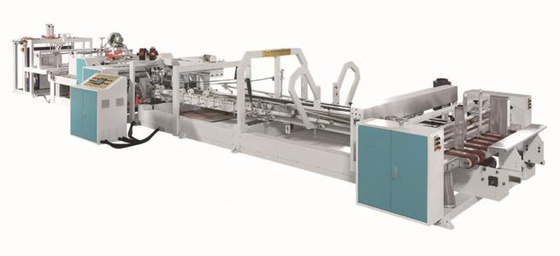

Machine à coudre de boîtes en carton avec contrôle PLC OMRON, entraînement par servomoteur et agrafeuse de boîtes en carton de 800 clous par minute

La machine OMRON pour boîtes ondulées entièrement automatique est une solution de couture de carton contrôlée par ordinateur conçue pour la fabrication de boîtes de carton à grande vitesse et précise.à commande servo, et l'alimentation intelligente pour fournir des résultats cohérents et de haute qualité pour les cartons ondulés à trois couches et à cinq couches.

Avec une vitesse de couture allant jusqu'à 800 clous par minute et un temps de changement de taille de seulement 3 à 5 minutes, la machine est conçue pour une production efficace et flexible.Le système de commande informatique complet stocke jusqu'à 1L'interface OMRON PLC et l'écran tactile simplifient le fonctionnement et le diagnostic des défauts.

• Commande complète par ordinateur avec réglage automatique: simple à utiliser et facile à apprendre; stockage jusqu'à 1 000 commandes de couture.
• Réglage rapide de la taille en seulement 3 à 5 minutes pour des changements rapides.
• Tête de clous servo-conduite avec une vitesse mécanique de 800 clous par minute pour une couture stable et précise.

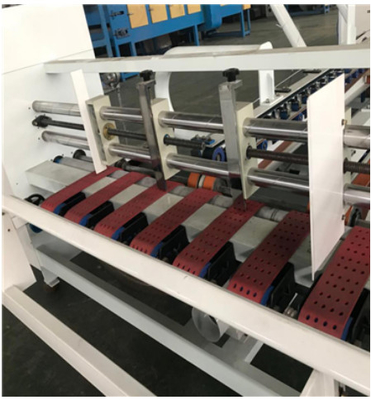

• La courroie d'alimentation frontale à adsorption sous vide assure que le carton est alimenté sans déformation.
• Hauteur de la ceinture d'alimentation avant réglable individuellement pour prolonger la durée de vie.
• L'appareil de lapage latéral introduit le papier en douceur et en douceur dans la section de couture.
• L'alimentation servo contrôlée assure un placement stable et précis des ongles.
• La fonction de coffrage intégrée empêche le désalignement des ciseaux, en gardant l'écart à ±2 mm.
• Prend en charge la double vis, la seule vis, les clous renforcés et la couture combinée double / tête unique en une seule passe.
• Fonctionnement de l'écran d'ordinateur avec des descriptions d'erreur à l'écran pour un dépannage rapide.
• Gère les cartons à trois couches et à cinq couches (à 7 couches disponibles sur demande avec commande préalable).
• Compte automatique, empilage et sortie quantitative à l'extrémité de la machine.
• La section de conditionnement native est incluse pour la correspondance des emballages en aval.
• La fonction d'arrêt automatique s'active si une inclinaison est détectée pendant le fonctionnement normal.

• Japon Yaskawa Servo moteur (marque).
• Invertisseur et contactors: marque Schneider.
• Réducteur de servo-moteur: LIMING, marque de Taiwan.
• PLC: marque OMRON.
• Écran tactile: Kunlun Tongtai.
• Commutateurs photoélectriques, commutateurs de proximité et disjoncteurs: marque Schneider.
• Les pièces principales de la tête des clous sont fabriquées à partir d'acier japonais; les lames de coupe et la tôle inférieure sont fabriquées à partir d'acier de tungstène allemand importé.
• Cylindre et soupape électromagnétique: marque Taiwan AIRTAC; soupape électromagnétique à clé: marque japonaise SMC.
• L'embrayage électromagnétique de la marque de Taiwan.
• Toute la machine est convertie par un centre d'usinage CNC de précision.
• Capacité de stockage de commandes de 1,000; réglage de la taille en seulement 1 à 3 minutes.

1. Convient pour les flûtes A, B, C et AB, ainsi que pour le collage et la couture en carton ondulé à 3 et 5 couches.
2. L'écart de couture est de 40 à 500 mm.
3. Angle de couture: 45 degrés.
4. Couture simple ou double réglable, conforme à la norme chinoise 17# (2,0 * 0,7 mm) ou 18# (1,81 * 0,71 mm) taille des ongles.

1. Performance de pliage rapide.
2. Huit courroies d'alimentation sous vide réglables en volume assurent une alimentation précise.
3. Le couteau à trois fois de plus et de pliage offre un pliage plus précis.
4. Une bonne maîtrise du phénomène de la queue de poisson pour réduire les déchets.
5. L'unité de séparation et d'enregistrement des feuilles permet des changements rapides de commande avec un pliage et une colle soignées.
6. Le système d'alimentation intelligente réduit l'usure des roues.
7. Le PLC, l'interface HMI et le servomoteur principal rendent l'opération simple et stable.

La machine est équipée de matériaux résistants à l'humidité et aux chocs, adaptés au transport routier sur de longues distances et à diverses conditions météorologiques.Un ensemble complet de manuels d'entretien et d'exploitation est inclus.
